Black plate (118,1)

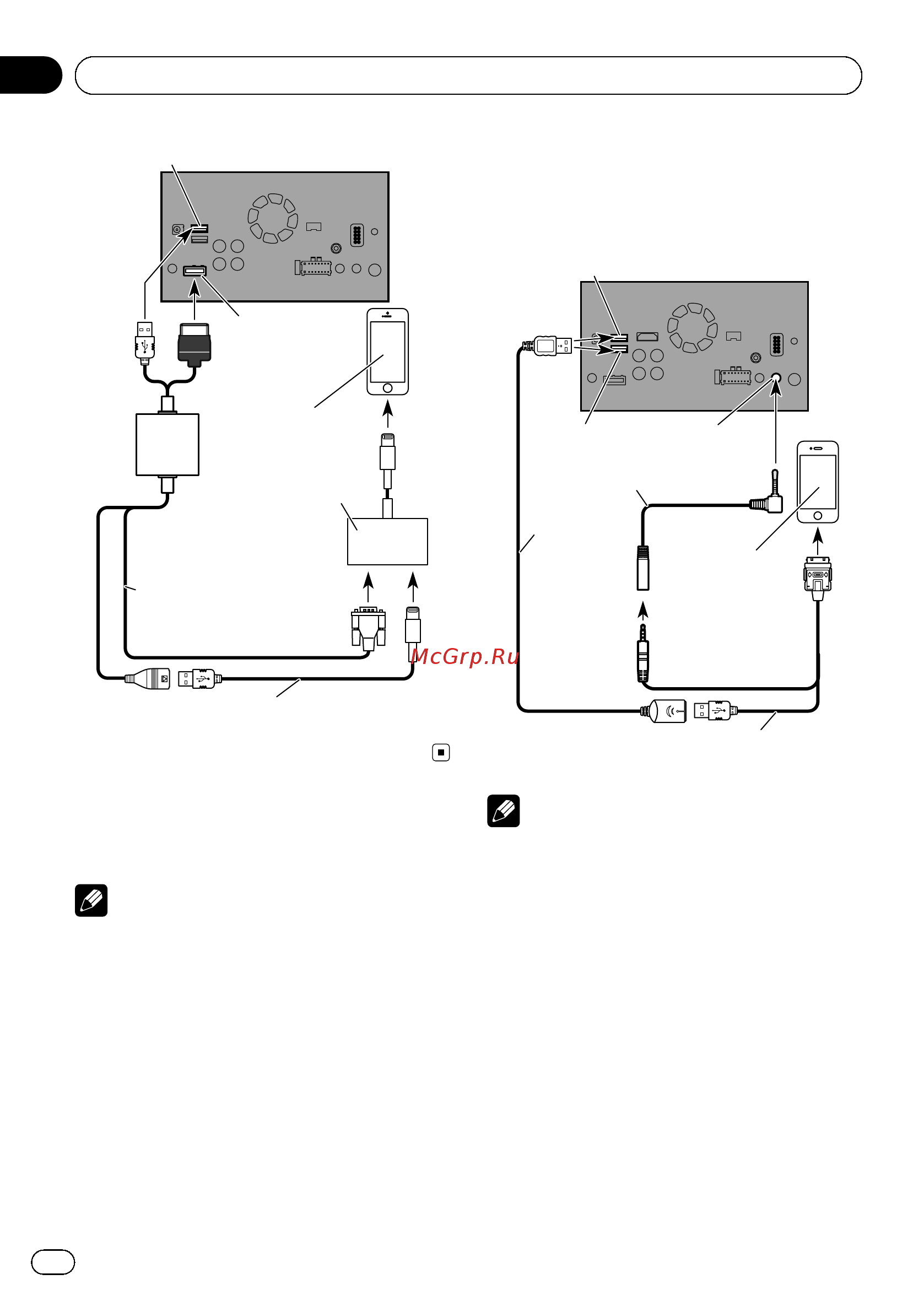

Adaptador de conector
Lightning a VGA
(producto de Apple Inc.)
(vendido por separado)
Cable de interfaz VGA/USB
para iPod / iPhone(CD-IV202AV)
(vendido por separado)
iPhone con
conector Lightning
Este producto
Cable de interfaz USB para iPod / iPhone
(CD-IU52) (vendido por separado)
Puerto USB 1
Entrada RGB
Conexión de un iPhone con
conector de 30 clavijas
Notas
! Para obtener más información sobre cómo co-
nectar un dispositivo externo mediante un
cable que se vende por separado, consulte el
manual del cable.
! Para obtener más información sobre la cone-
xión, las operaciones y la compatibilidad del
iPhone, consulte el Manual de operación.
Conexión mediante la entrada AUX
Para realizar la conexión es necesario un
cable de interfaz USB para iPod / iPhone (CD-
IU201V) (vendido por separado).
Cable de extensión minijack
(incluido con CD-IU201V)
Puerto USB 1
Este producto
Puerto USB 2
Entrada AUX
iPhone con
conector de 30
clavijas
Cable USB
1,5 m
Cable de interfaz USB para iPod / iPhone
(CD-IU201V) (vendido por separado)
Nota
Conecte el cable USB al puerto USB 1 cuando
utilice “aha” como fuente.
<CRD4856-A>118
Es
118
Sección
02
Conexión
