Black plate (20,1)

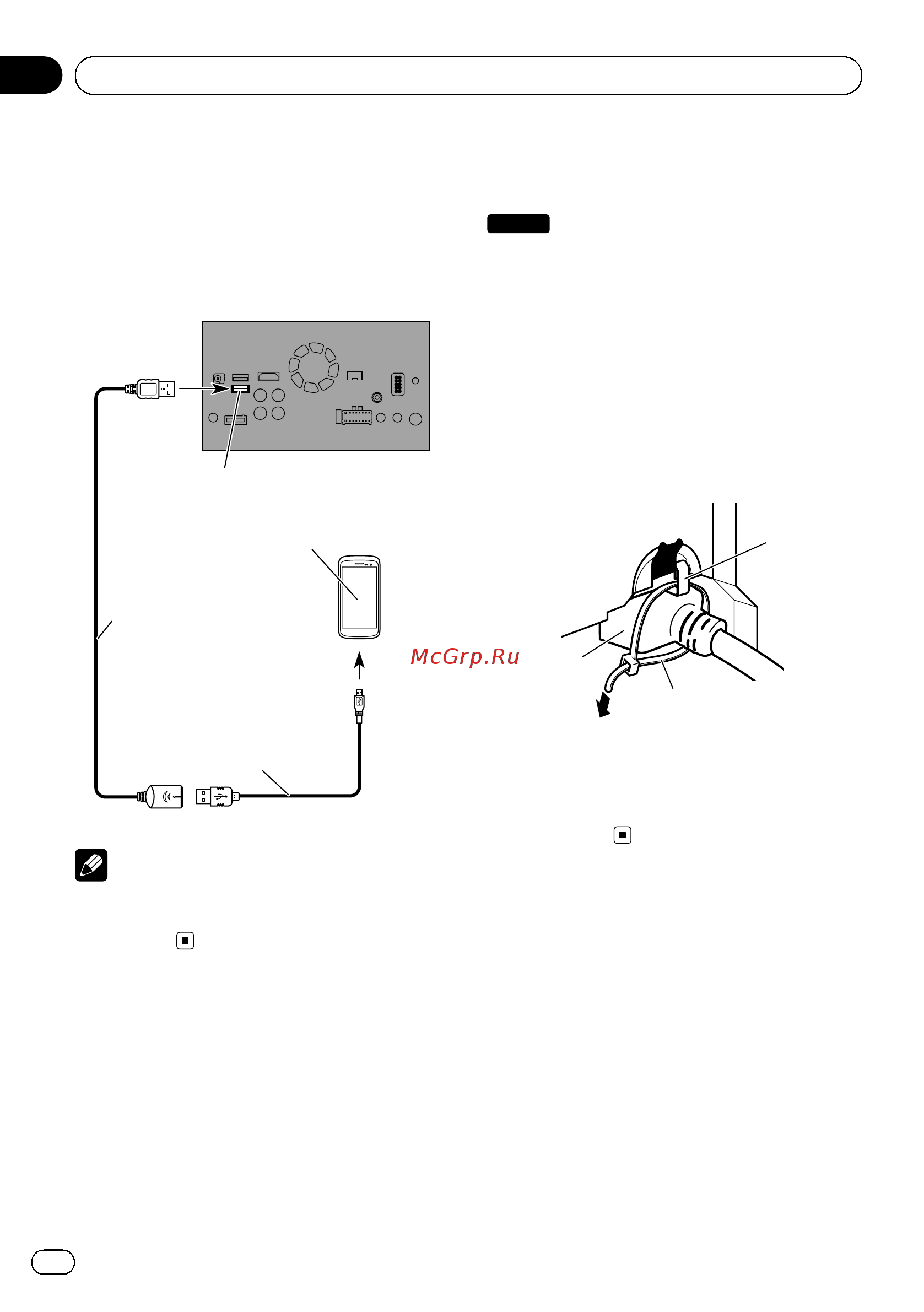

Connecting the Android or
MirrorLink
™
device
The USB interface cable for use with Android
or MirrorLink
™
devices (CD-MU200) (sold sepa-
rately) is required for the connection.
USB cable
1.5 m
USB - micro USB cable
(Type USB A - micro USB B)
(supplied with CD-MU200)
This product
Android or MirrorLink device
USB port 2
Note
For details on how to connect an external device
using a separately sold cable, refer to the manual
for the cable.
Securing the High Speed
HDMI
®
Cable
F77DAB
Be sure to fix the High Speed HDMI
®
Cable
with the lock tie, when you connect the exter-
nal device with the High Speed HDMI
®
Cable.
1 Insert the High Speed HDMI
®
Cable into
the HDMI port.
2 Wrap the lock tie around the hook
above the HDMI port and the High Speed
HDMI
®
Cable, and then tighten it to secure
the High Speed HDMI
®
Cable.
1
2
3
1 Hook
2 Lock tie
3 High Speed HDMI
®
Cable
p Do not tighten up the lock tie more than
necessary.
<CRD4856-A>20
Engb
20
Section
02
Connection
