Black plate (18,1)

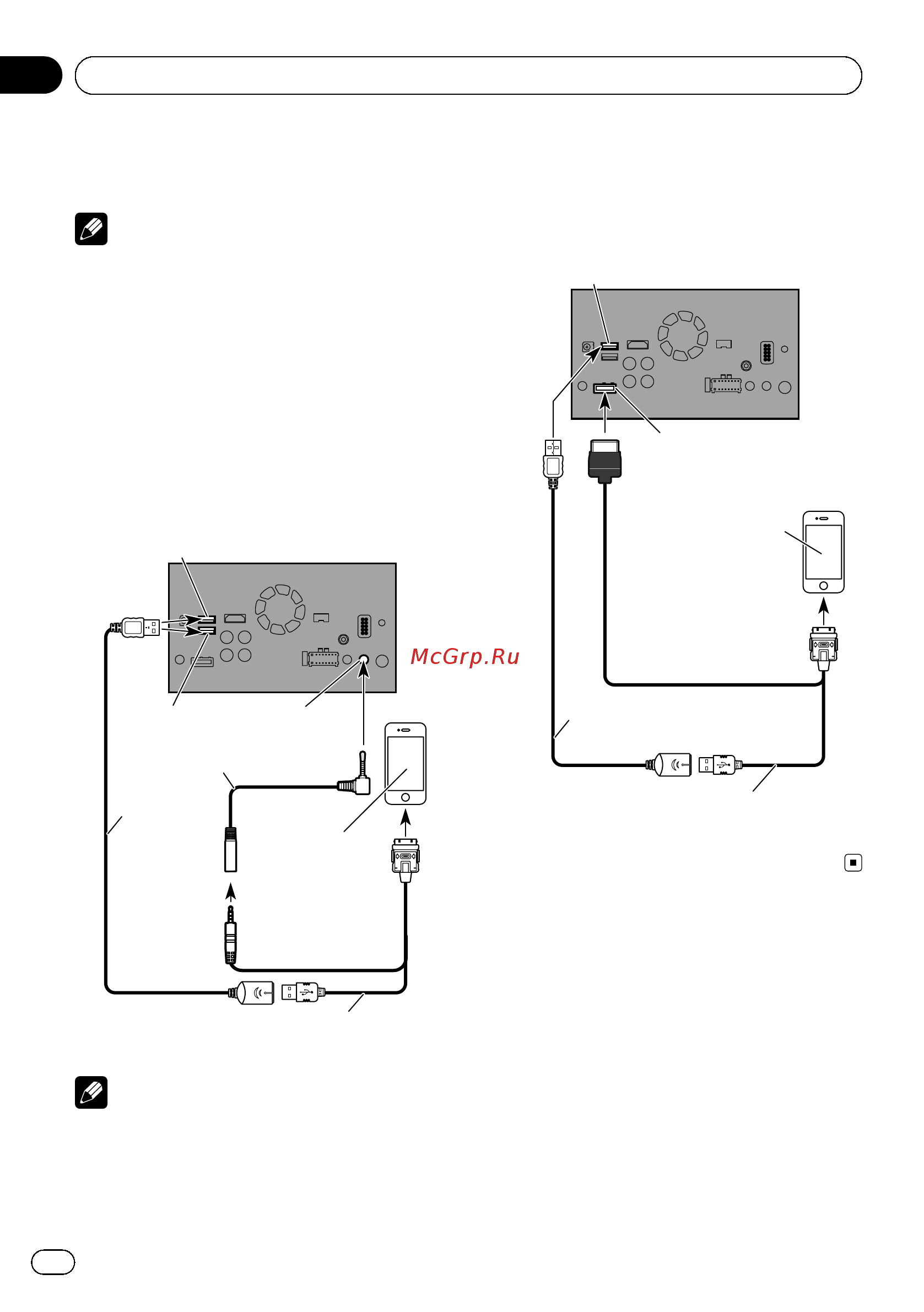

Connecting an iPhone with
30-pin connector
Notes
! For details on how to connect an external de-
vice using a separately sold cable, refer to the
manual for the cable.
! For details concerning the connection, opera-
tions and compatibility of iPhone, refer to Op-
eration Manual.
Connecting via the AUX input
The USB inter face cable for iPod / iPhone (CD-
IU201V) (sold separately) is required for the
connection.
This product
USB interface cable for iPod / iPhone
(CD-IU201V) (sold separately)
USB cable
1.5 m
iPhone with
30-pin connector
AUX input
USB port 1
USB port 2
Mini-jack extension cable
(supplied with CD-IU201V)
Note
Connect the USB cable to USB port 1 when using
“aha” as the source.
Connecting via the RGB input
The USB inter face cable for iPod / iPhone (CD-
IU201S) (sold separately) is required for the
connection.
USB cable
1.5 m
USB interface cable for iPod / iPhone
(CD-IU201S) (sold separately)
This product
USB port 1
RGB input
iPhone with
30-pin connector
<CRD4856-A>18
Engb
18
Section
02
Connection
