Black plate (17,1)

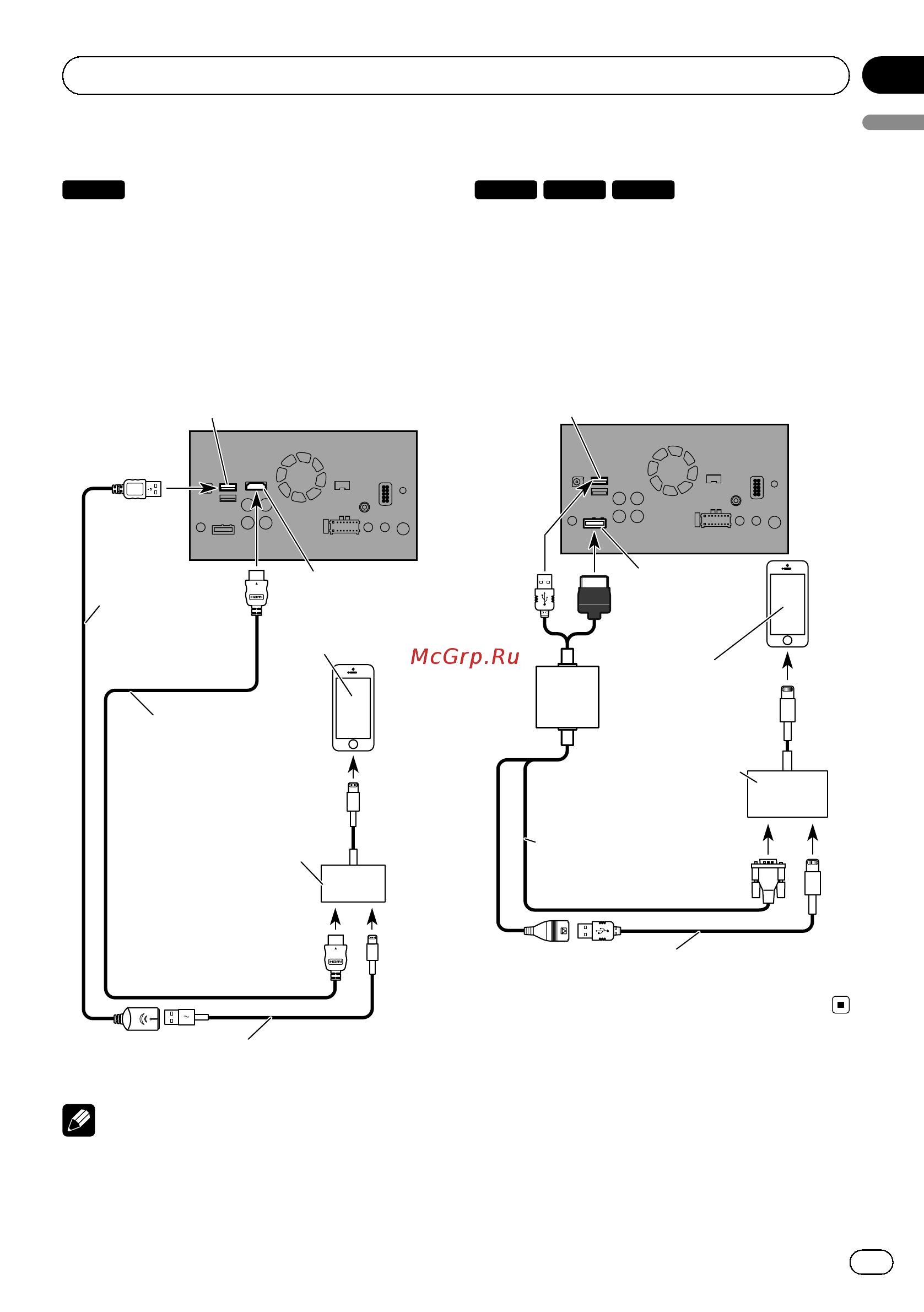

Connecting via the HDMI port
F77DAB
The following cables are required for the con-
nection.
! HDMI interface cable for iPod / iPhone
(CD-IH202) (sold separately)
! USB interface cable for iPod / iPhone (CD-
IU52) (sold separately)
! Lightning Digital AV Adapter (Apple Inc.
products) (sold separately)
This product
USB port 1
USB interface cable for iPod / iPhone
(CD-IU52) (sold separately)
iPhone with
Lightning connector
High Speed HDMI
®
Cable
(Type A - A)
(supplied with CD-IH202)
HDMI port
Lightning Digital AV Adapter
(Apple Inc. products)
(sold separately)
USB cable
1.5 m
Note
When you connect the High Speed HDMI
®
Cable,
use the lock tie to fix it securely.
= For details, refer to Securing the High Speed
HDMI
®
Cable on page 20.
Connecting via the RGB input
F70DAB F970DAB F970BT
The following cables are required for the con-
nection.
! VGA/USB interface cable for iPod / iPhone
(CD-IV202AV) (sold separately)
! USB interface cable for iPod / iPhone (CD-
IU52) (sold separately)
! Lightning to VGA Adapter (Apple Inc. pro-
ducts) (sold separately)
Lightning to VGA Adapter
(Apple Inc. products)
(sold separately)
This product
USB port 1
RGB input
iPhone with
Lightning connector
USB interface cable for iPod / iPhone
(CD-IU52) (sold separately)
VGA/USB interface cable
for iPod / iPhone
(CD-IV202AV) (sold separately)
<CRD4856-A>17
Engb
17
English
Section
02
Connection
