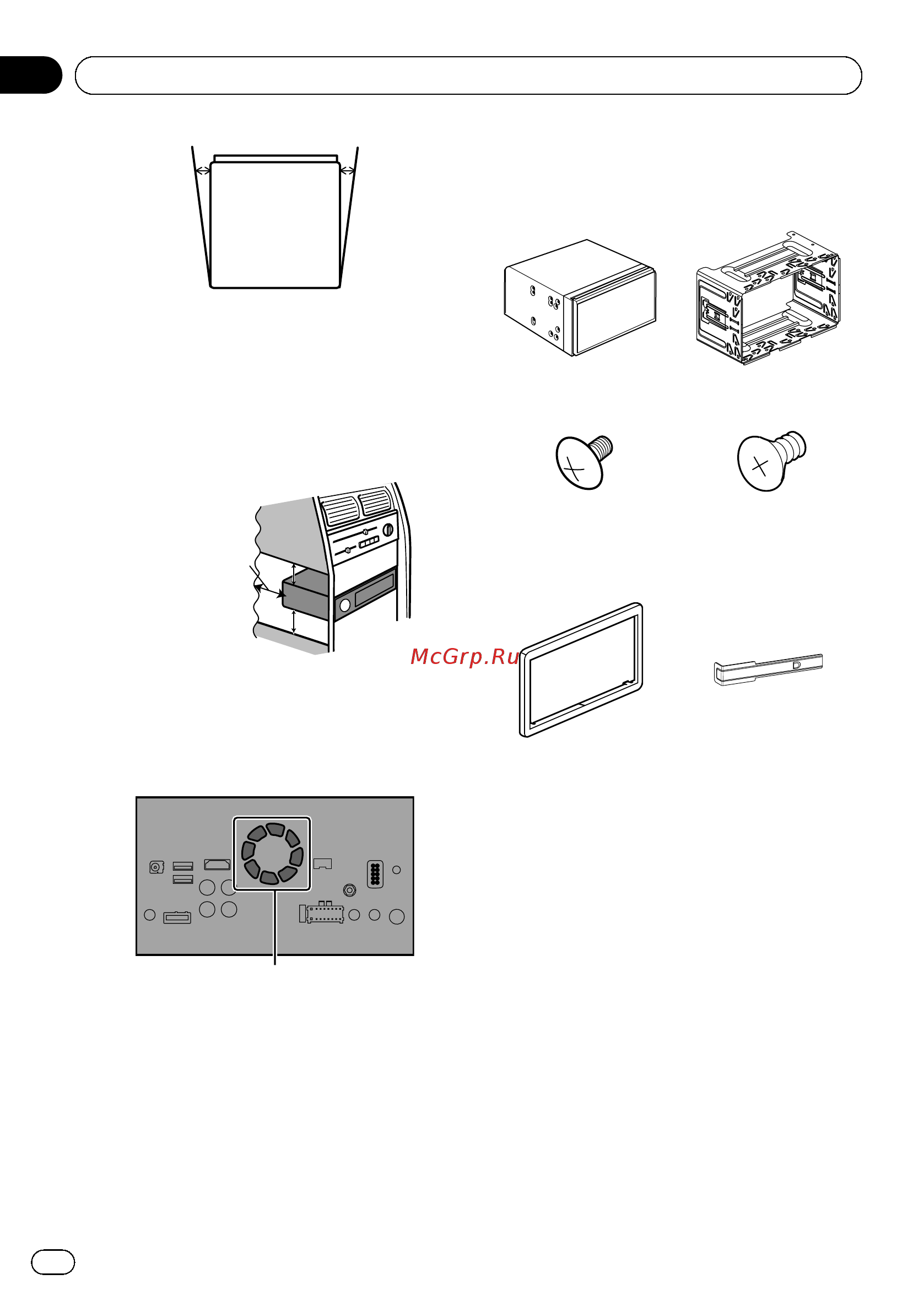

Black plate (162,1)
5° 5°
! Damit die bei Betrieb dieses Geräts entwik-
kelte Wärme richtig abgeleitet werden
kann, sorgen Sie beim Einbau dafür, dass
ausreichend Platz hinter der Rückwand
bleibt, und wickeln Sie lockere Kabel so,
dass diese keine Öffnungen blockieren
können.
Reichlich Platz lassen
5 cm
5 cm
! Die Kabel dürfen die unten gezeigten Stel-
len nicht abdecken. Das ist wichtig, damit
Verstärker und Navigationsgerät Wärme
abführen können.
Diesen Bereich nicht abdecken.
! Der Halbleiter-Laser wird beschädigt, wenn
er überhitzt, also bauen Sie dieses Produkt
nirgends ein, wo es heiß werden kann, z. B.
in der Nähe eines Heizungsauslasses.
Mitgelieferte Teile
Mit einem (*) markierte Teile sind vorinstal-
liert.
Dieses Produkt Halterung*
Flachrundschraube
(5 mm × 8 mm)
(6 Stück)
Senkschraube
(5 mm × 9 mm)
(6 Stück)
Abdeckring* Entriegelungsschlüssel
(2 Stück)
<CRD4856-A>162
De
162
Abschnitt
03
Einbau
