Black plate (8,1)

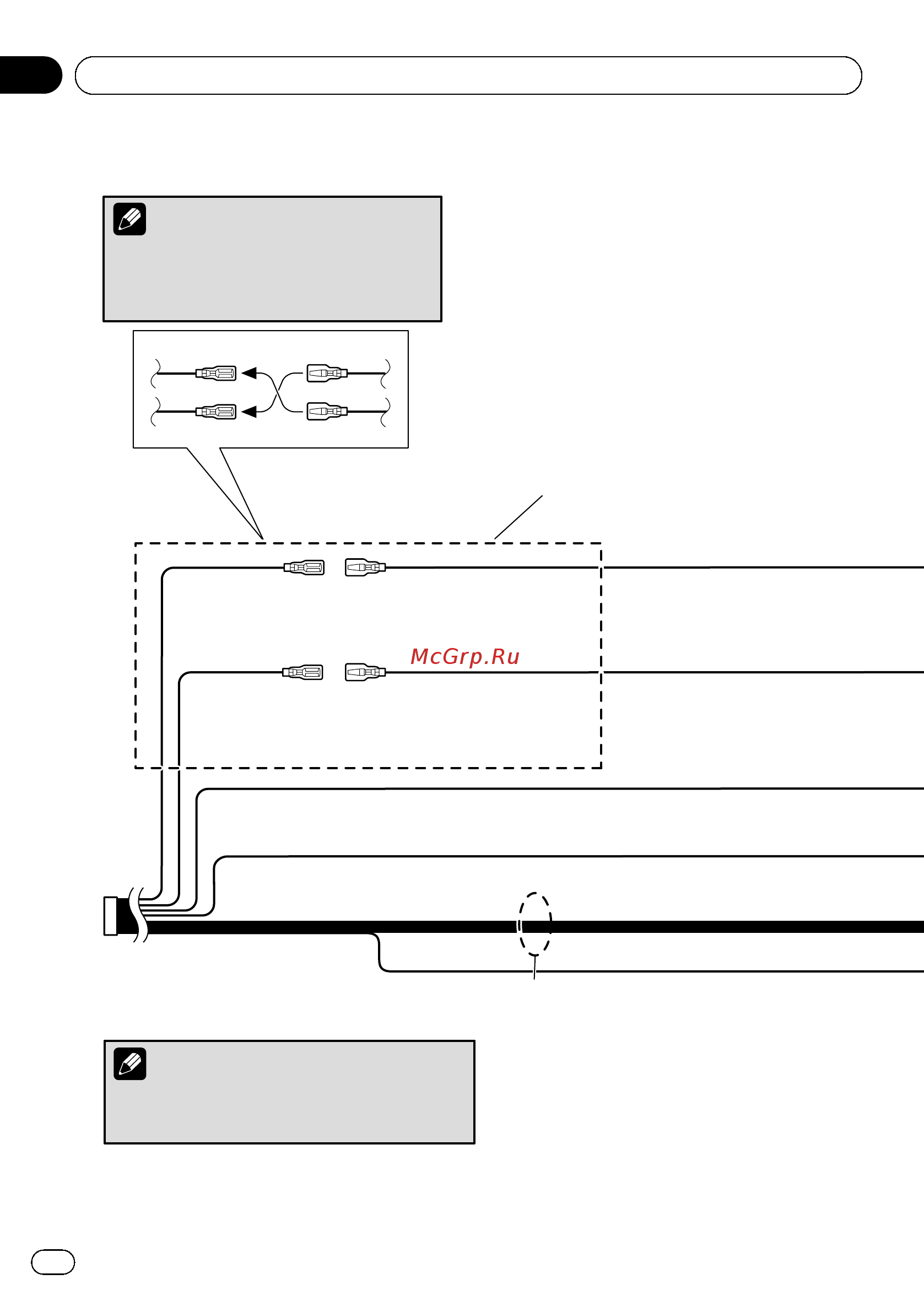

Connecting the power cord (1)
Depending on the types of vehicles, the
function of *2 and *4 may be different. In this
case, be sure to connect *1 to *4 and *3 to *2
as shown in the figure.
Connect leads of the
same colour to each other.
Yellow (*2)
Back-up
(or accessory)
Red (*4)
Accessory
(or back-up)
Yellow (*1)
To terminal supplied with
power regardless of ignition
switch position.
Red (*3)
To electric terminal controlled by
ignition switch (12 V DC) ON/OFF.
Orange/white
To lighting switch terminal.
Black (earth)
To vehicle (metal) body.
Note
In some vehicles, the ISO connector may be divided
into two. In this case, be sure to connect to both
connectors.
Note
*2 *1
*4 *3
ISO connector
Speaker leads
White: Front left
White/black: Front left
Grey: Front right
Grey/black: Front right
Green: Rear left
Green/black: Rear left
Violet: Rear right
Violet/black: Rear right
<CRD4856-A>8
Engb
8
Section
02
Connection
