Nota:
• Antes de finalmente instalar la unidad, conecte el
cableado temporalmente y asegúrese de que todo
esté conectado correctamente y que la unidad y
el sistema funcionan debidamente.
• Utilice sólo las piezas que se incluyen con esta
unidad para asegurar la instalación adecuada. El
uso de piezas no autorizadas podría causar fallos
de funcionamiento.
• Consulte con su distribuidor si la instalación
requiere del taladro de orificios u otras modifica-
ciones del vehículo.
• Instale la unidad donde no alcance el espacio del
conductor, y donde no pueda dañar a los
pasajeros si sucediera un paro repentino, como
una detención de emergencia.
• El semiconductor láser se dañará si se sobre-
calienta, por eso no instale la unidad en un lugar
caliente – por ejemplo, cerca de la salida de un
calefactor.
• Si el ángulo de la instalación excede los 60° del
lado horizontal, la unidad podría no brindar su
óptimo funcionamiento.

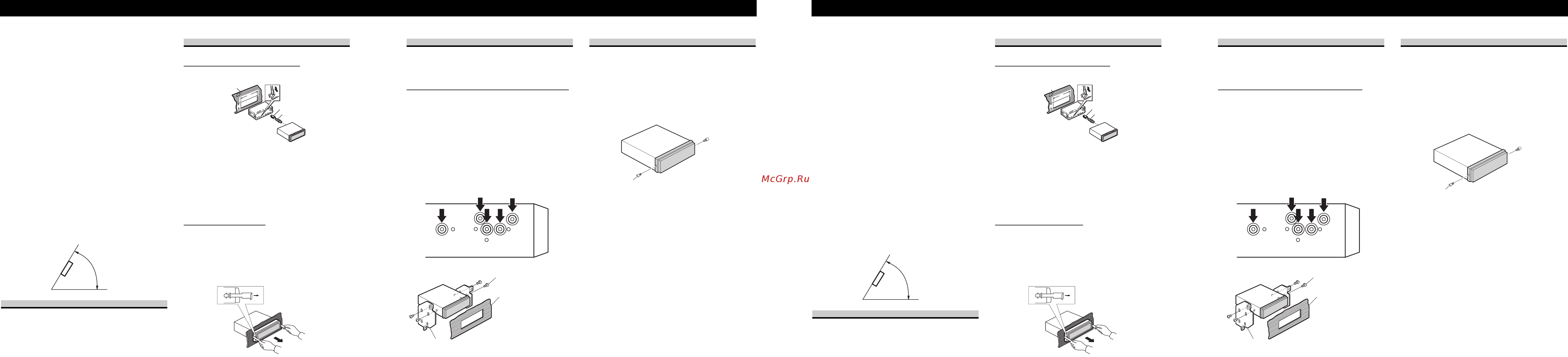

Montaje delantero/trasero DIN
Esta unidad quede instalarse correstamente de la
“Delantera” (montaje delantero DIN conven-
ciona) o “Trasera” (montaje trasero DIN, utilizan-
do los tornillos roscados en los constados del cha-
sis de la unidad). Para detalles, refiérase a los
métodos de instalación ilustrados abajo.
Montaje delantero DIN
Instalación con tope de goma
Después de insertar el soporte en la tabla de
mandos, luego seleccione las orejetas apropiadas
según el grosor del material de la tabla de man-
dos y dóblelos.
(Instale lo más firme posible usando las lengüe-
tas superior e inferior. Para fijar, doble las
lengüetas 90 grados.)
Quitado de la unidad
Para extraer marco, extienda las partes superior e
inferior del marco hacia fuera para soltarlo. (Para
la fijación del marco, apunte el lado con ranura
hacia abajo.)
• Suelte el painel delantero para facilitar la
extracción del marco.
Inserte las herramientas de extracción suminis-
tradas en la unidad, como se indica en la figura,
hasta que se enganchen en su positión.
Tire de la unidad mientras mantiene las her-
ramientas presionadas contra los lados de la
unidad.
53
182
Tablero de
instrumentos
Soporte
Tope de goma
Tornillo
60°
Instalación <ESPAÑOL>
Montaje trasero DIN
Instalación usando los agujeros para
tornillos ubicados en ambos costados de
la unidad
1. Quite el marco.
Para extraer marco, extienda las partes superior e
inferior del marco hacia fuera para soltarlo. (Para
la fijación del marco, apunte el lado con ranura
hacia abajo.)
• Suelte el painel delantero para facilitar la
extracción del marco.
2. Fijación de la unidad a la ménsula
de montaje existente.
Seleccione una posición en la que los orificios
para los tornillos del soporte y del de la unidad
principal queden alineados, y apriete los tornillos
en 2 lugares de un lado. Utilice ya sea los tornil-
los de fijación (5 × 8 mm) o los tornillos a paño
(5 × 9 mm), dependiendo de la forma de los ori-
ficios de tornillo en la ménsula.
Colocación del panel delantero
Si no desea utilizar la función de extracción y
colocación del panel delantero, utilice los torni-
llos de fijación y sujetadores suministrados y fije
el panel delantero a esta unidad.
1. Fije el panel delantero a la unidad
utilizando los tornillos de fijación.
Tornillos de fi
j
ación
Tornillo
Ménsula de montaje
de radio existente
Tablero de instrumentos o consola
DIN-Rückmontage
Installation unter Gebrauch der
Gewindebohrungen an der Seite der
Einheit
1. Nehmen Sie den Rahmen ab.
Ziehen Sie den Rahmen oben und unten aus, um
ihn zu entriegeln und abzunehmen. (Zum
Wiederanbringen des Rahmens lassen Sie die
genutete Seite nach unten weisen.)
• Wenn die Frontplatte gelöst ist, kann der
Rahmen leicht abgenommen werden.
2. Anbringen dieser Einheit an die
Werks-Radiomontagehalterung.
Wählen Sie eine Position, an der die
Gewindebohrungen der Halterung und die der
Haupteinheit zur Deckung gelangen, und ziehen
Sie die Schrauben an 2 Stellen auf jeder Seite
fest. Je nach Form der Gewindebohrungen in der
Halterung sollten Sie entweder
Flachrundschrauben (5 × 8 mm) oder bündig
abschließende Schrauben (5 × 9 mm) verwenden.
Befestigen der Frontplatte
Wenn Sie die Funktion zum Abnehmen und
Anbringen der Frontplatte nicht verwenden
wollen, so fixieren Sie die Frontplatte mit den
mitgelieferten Befestigungsschrauben und dem
Haltern an diesem Gerät.
1. Sichern Sie die Frontplatte mit den
Befestigungsschrauben am Gerät.
Befesti
g
un
g
sschraude
Schraube
Armaturenbret
t
oder Konsole
Werks-Radiomonta
g
ehalterun
g
Hinweis:
• Bevor Sie das Gerät endgültig einbauen,
schließen Sie die Kabel provisorisch an und
vergewissern Sie sich, dass alle Anschlüsse stim-
men und das System richtig funktioniert.
• Um einwandfreien Einbau zu gewährleisten,
sollten nur die mit dem Gerät mitgelieferten Teile
verwendet werden. Bei Verwendung von Nicht-
Originalteilen kann es zu Funktionsstörungen
kommen.
• Wenden Sie sich an Ihren Fachhändler, wenn zum
Einbau des Geräts Löcher gebohrt oder andere
Veränderungen an Ihrem Auto vorgenommen
werden müssen.
• Bauen Sie das Gerät an einer Stelle ein, wo es
den Fahrer nicht behindert und den Beifahrer bei
plötzlichem Bremsen nicht verletzen kann.
• Der Halbleiterlaser wird bei Überhitzung
beschädigt, bauen Sie das Gerät daher nicht an
einer Stelle ein, wo es heiß wird, z.B. nahe einer
Heizungsauslassöffnung.
• Wenn der Einbauwinkel mehr als 60º von der
Horizontalen abweicht, kann es sein, dass das
Gerät nicht optimal arbeitet.
DIN-Befestigung von vorne/hinten
Diese Einheit kann entweder von “vorne”
(konventionelle DIN-Vordermontage) oder von
“hinten” (DIN-Rückmontage unter Gebrauch der
Gewindebohrungen an den Seiten des Chassis)
richtig installiert werden. Einzelheiten entnehmen
Sie bitte den im Folgenden dargestellten
Installationsverfahren.
DIN-Vordermontage
Einbau mit der Gummibuchse
Den Halter in das Armaturenbrett einsetzen, dann
die der Dicke des Armaturenbretts
entsprechenden Zungen auswählen und diese
biegen.
(Mithilfe der Ansätze, oben und unten, so fest
wie möglich einsetzen. Zur Sicherung werden die
Ansätze 90 Grad gebogen.)
Entnahme des Gerätes
Ziehen Sie den Rahmen oben und unten aus, um
ihn zu entriegeln und abzunehmen. (Zum
Wiederanbringen des Rahmens lassen Sie die
genutete Seite nach unten weisen.)
• Wenn die Frontplatte gelöst ist, kann der
Rahmen leicht abgenommen werden.
Die mitgelieferten Ausziehschlüssel wie in der
Abbildung gezeigt bis zur Einrastposition in das
Gerät einsetzen. Die Schlüssel gegen die Seiten
des Geräts drücken und das Gerät herausziehen.
53
182
Armaturenbrett
Halter
Gummibuchse
Schraube
60°
Einbau <DEUTSCH>
