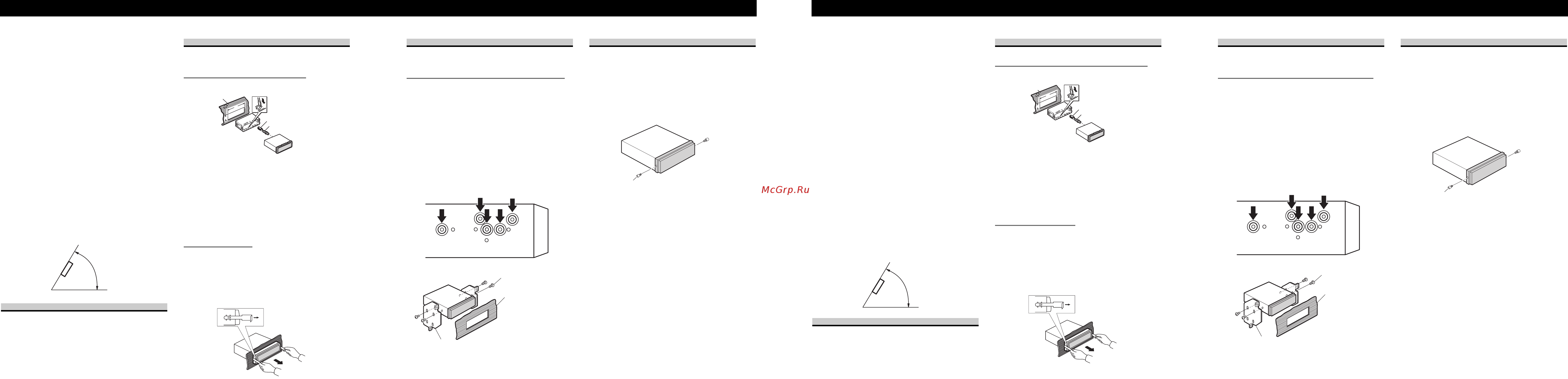

Pioneer DEH-P4800MP [3/8] Montage din avant

Pioneer DEH-P4800MP [3/8] Montage din avant
Montage DIN arrière
Installation en utilisant les trous de vis
sur les côtés de l’appareil
1. Enlever le cadre.
Pour retirer le cadre, pivotez le haut et le bas du
cadre vers l’extérieur afin de le libérer. (Pour
remettre le cadre en place, diriger le côté avec la
rainure vers le bas.)
• Il est plus facile de retirer le cadre si la face
avant a été déposée.
2. Fixation de l’appareil au support
pour le montage de la radio installée
par le constructeur.
Choisir la position selon laquelle les orifices de
vis du support et ceux des vis de l’appareil prin-
cipal sont alignés (correspondent) et serrer les vis
sur 2 endroits de chaque côté. Utiliser l’une des
vis de serrage (5 × 8 mm) ou les ves à tête plate
(5 × 9 mm), selon le forme des trous de vis sur le
support.
Fixation de la face avant
Si vous n’utilisez pas la fonction de dépose et
pose de la face avant, utilisez la vis de fixation et
les crochets fournis et fixez la face avant à l’ap-
pareil.
1. Fixez la face avant sur l’appareil
avec les vis de fixation.
Vis de fixation
Vis
Tableau de bor
d
ou console
Suppoort pour le monta
g
e de la radio
Remarque:
• Avant d’effectuer l’installation définitive, reliz
provisoirement les appareils entre eux pour vous
assurer qu’ils fonctionnent correctement, indi-
viduellement et ensemble.
• Pour obtenir une bonne installation, n’utiliser que
les pièces de l’appareil. L’utilisation de pièces
non prévues risque de causer un mauvais fonc-
tionnement.
• Consulter le concessionnaire le plus proche si
l’installation nécessite le percement de trous ou
toute autre modification du véhicule.
• Installer l’appareil à un endroit où il ne gêne pas
le conducteur et où il ne peut pas blesser les pas-
sagers en cas d’arrêt brusque, comme pendant un
arrêt d’urgence.
• Le laser semiconducteur sera endommagé en cas
de réchauffement excessif. Dans ce cas ne pas
installer l’appareil dans un endroit présentant une
température élevée, tel que sortie de chauffage.
• L’angle de l’installation, ne doit pas dépasser 60°
par rapport à l’horizontale, faute de quoi l’unité ne
fournira pas ses performances optimales.
Montage DIN avant/arrière
Cet appareil peut être monté aisement, ou par le
procédé de montage avant DIN (normal), ou bien
par le procédé de montage arrière DIN, en util-
isant les orifices de vis sur les côtés du châssis de
l'appareil. Pour les détails veuillez vous référer
aux méthodes de montage illustrées qui suivent.
Montage DIN avant
Installation avec une bague en
caoutchouc
Après avoir introduit le support dans le tableau
de bord, sélectíonnez les languettes appropriées
en fonction de l’épaisseur du matériau du tableau
de bord et courbez-les.
(Assurez le maintien aussi solidement que possi-
ble en utilisant les languettes inférieures et
supérieures. Cela fait, courbez les languettes de
90 degrés.)
Dépose de l’unite
Pour retirer le cadre, pivotez le haut et le bas du
cadre vers l’extérieur afin de le libérer. (Pour
remettre le cadre en place, diriger le côté avec la
rainure vers le bas.)
• Il est plus facile de retirer le cadre si la face
avant a été déposée.
Insérer les clés d’extraction fournis dans l’unité,
comme indiqué dans la figure, jusqu’à ce qu’elles
s’enclenchent en position. En maintenant ces clés
pressées contre les côtés de l’unité, retirer l’unité.
53
182
Tableau de bord
Support
Bague en caoutchouc
Vis
60°
Installation <FRANÇAIS>
Montaggio DIN posteriore
Installazione per mezzo dei fori per vite
situati sui lati dell’unità
1. Rimuovere il telaio.
Per rimuovere il telaio, innanzi tutto è necessario
sbloccarlo estendendone verso l’esterno la parte
superiore ed inferiore. (Quando si rimonta il
telaio, dirigerne verso il basso il lato provvisto di
scanalatura e quindi procedere con il montaggio.)
• Il telaio può essere estratto con maggior
facilità se si rimuove il pannello anteriore.
2. Assicurare l’unità alla staffa di
montaggio radio.
Selezionare una posizione in cui i fori per vite
della staffa ed i fori per vite dell’unità principale
risultano allineati (si accoppiano) e quindi serrare
le viti nei 2 punti su ciascun lato.
Dipendentemente dalla forma dei fori per vite
presenti sulla staffa, utilizzare viti a trave
(5 × 8 mm) oppure viti a testa piatta (5 × 9 mm).
Fissaggio del pannello anteriore
Se non si usa la funzione Rimozione e montaggio
del frontalino, usare le viti di fissaggio ed i sup-
porti in dotazione per fissare il frontalino su
questo apparecchio.
1. Bloccare il pannello anteriore
all’unità per mezzo delle apposite
viti di fissaggio.
Vite di fissaggio
Vite
Plancia o
console
Staffa di montahhio radio
Nota:
• Prima di installare definitivamente l’apparecchio,
collegare i temporaneamente i cavi in modo da
verificare che i collegamenti eseguiti siano cor-
retti ed il sistema operi correttamente.
• Per un’installazione appropriata, usare soltanto i
pezzi in dotazione all’apparecchio. L’uso di pezzi
non autorizzati può causare problemi di funzion-
amento.
• Rivolgersi al più vicino rivenditore se l’instal-
lazione richiede la trapanatura di fori o altre
modifiche del veicolo.
• Installare l’apparecchio in un punto in cui esso
non intralci le manovre del conducente e in cui
non possa provocare lesioni ai passeggeri nel
caso dell’arresto improvviso del veicolo, come
nel caso di una frenata d’emergenza.
• Il laser a semiconduttore subisce danni se si sur-
riscalda; pertanto, non installare l’apparecchio in
luoghi esposti al calore, come per esempio nei
pressi della bocca di efflusso dell’impianto di
riscaldamento.
• Se l’angolo di installazione supera i 60° rispetto
alla posizione orizzontale, l’apparecchio potrebbe
non fornire prestazioni ottimali.
Montaggio DIN forntale/posteriore
Questa unità può essere adeguatamente installata
sia “frontalmente” (montaggio DIN frontale con-
venzionale) sia “posteriormente” (installazione a
montaggio DIN posteriore facendo utilizzo dei
fori filettati situati sui lati del telaio dell’unità).
Per informazioni in merito, fare riferimento alle
figure che seguono relative ai metodi di instal-
lazione.
Montaggio DIN frontale
Installazione con la boccola di gomma
Dopo aver inserito il supporto nel cruscotto,
selezionare le linguette appropriate a seconda
dello spessore del materiale del cruscotto e pie-
garle.
(Installare quanto più saldamente possibile ser-
vendosi delle linguette superiore e inferiore. Per
fissare, piegare le linguette a 90 gradi.)
Estrazione dell’unità
Per rimuovere il telaio, innanzi tutto è necessario
sbloccarlo estendendone verso l’esterno la parte
superiore ed inferiore. (Quando si rimonta il
telaio, dirigerne verso il basso il lato provvisto di
scanalatura e quindi procedere con il montaggio.)
• Il telaio può essere estratto con maggior
facilità se si rimuove il pannello anteriore.
Inserire le chiavette di estrazione in dotazione
nell’apparecchio, come mostrato nella figura,
finché non scattano in posizione. Tenendo le chi-
avette premute contro i lati dell’apparecchio,
estrarre l’apparecchio.
53
5
53
182
1
18
182
C
ruscott
o
Su
pp
ort
o
Boccola di gomma
V
i
te
60°
Installazione <ITALIANO>
