Hantek DSO-1000B [10/82] Ручная настройка компенсации щупа

Начало работы

Серия DSO1000B Портативный осциллограф Руководство пользователя 6

3.4. Ручная настройка компенсации щупа

При первом подключении щупа к входному каналу следует выполнить эту настройку вручную,

чтобы привести в соответствие щуп и входной канал. Некомпенсированный или неверно

скомпенсированный щуп может привести к ошибкам или погрешностям в измерении. Чтобы

настроить компенсацию щупа, следуйте шагам ниже.

1. Установите ослабление щупа в меню канала на 10Х. Установите переключатель на щупе

на 10Х и подключите щуп к Каналу 1 на осциллографе. Если вы используете наконечник-

крючок щупа, убедитесь, что он плотно вставлен в щуп. Подключите наконечник щупа к

разъему PROB COMP ~5В @1КГц и контрольной вывод к клемме заземления PROB

COMP. Отобразите канал и затем нажмите кнопку AUTO.

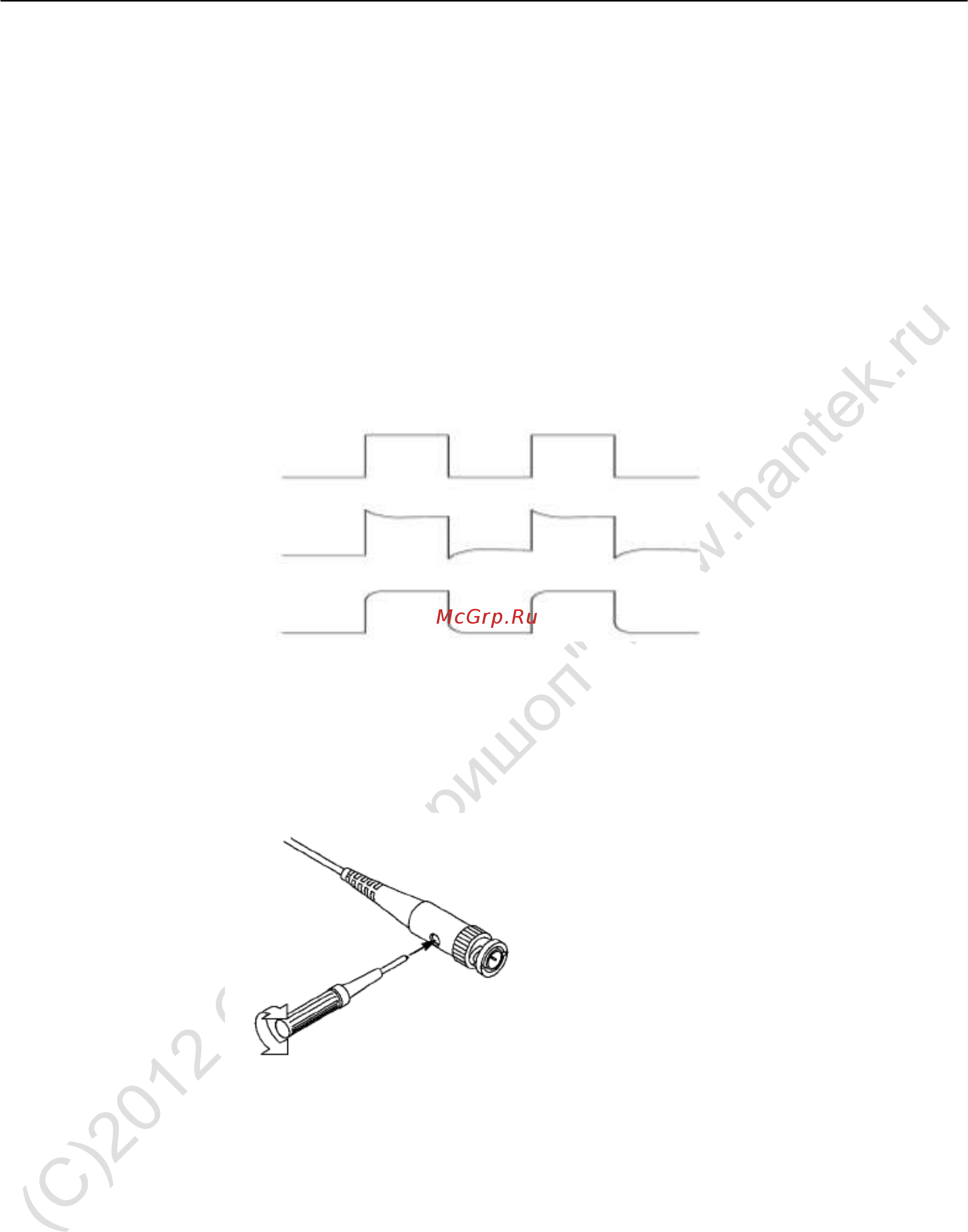

2. Проверьте форму отображаемого сигнала.

3. Если необходимо, используйте неметаллическую отвертку, чтобы настроить переменную

емкость щупа до получения формы сигнала, соответствующей рисункам выше. При

необходимости повторите этот шаг. См. рисунок ниже для способа настройки.

3.5. Настройка ослабления щупа

Щупы имеют различный коэффициент ослабления, который влияет на вертикальное

масштабирование сигнала. Функция проверки щупа [Probe check] используется, чтобы

убедиться, что Настройка ослабления щупа соответствует ослаблению щупа.

В качестве альтернативного метода проверки щупа можно нажать кнопку вертикального меню

(как например, кнопку CH1 MENU) и выбрать Настройку щупа [Probe option], которая

соответствует коэффициенту ослабления вашего щупа.

Убедитесь, что переключатель ослабления на щупе соответствует Настройке щупа на

осциллографе. Переключение осуществляется между 1Х и 10Х.

Компенсация правильная

Компенсация избыточна

Компенсация недостаточна

Undercompensated
