4.5. Измерение сигнала

Осциллограф отображает зависимость напряжения от времени и может помочь измерить

отображаемый сигнал. Есть несколько способов провести измерения: с использованием

координатной сетки, курсоров или выполнением автоматического измерения.

Координатная сетка: Этот метод позволяет выполнить быструю визуальную оценку и

провести простые измерения через деления координатной сетки и коэффициента

масштабирования.

Например, вы можете выполнить простые измерения, посчитав основные и малые деления

координатной сетки и умножив их на коэффициент масштабирования. Если вы насчитали 6

основных вертикальных делений сетки между минимальным и максимальным значением

сигнала, и знаете, что коэффициент масштабирования равен 50мВ/деление, вы легко

рассчитаете размах напряжения следующим образом:

6 делений x 50мВ/деление = 300мВ.

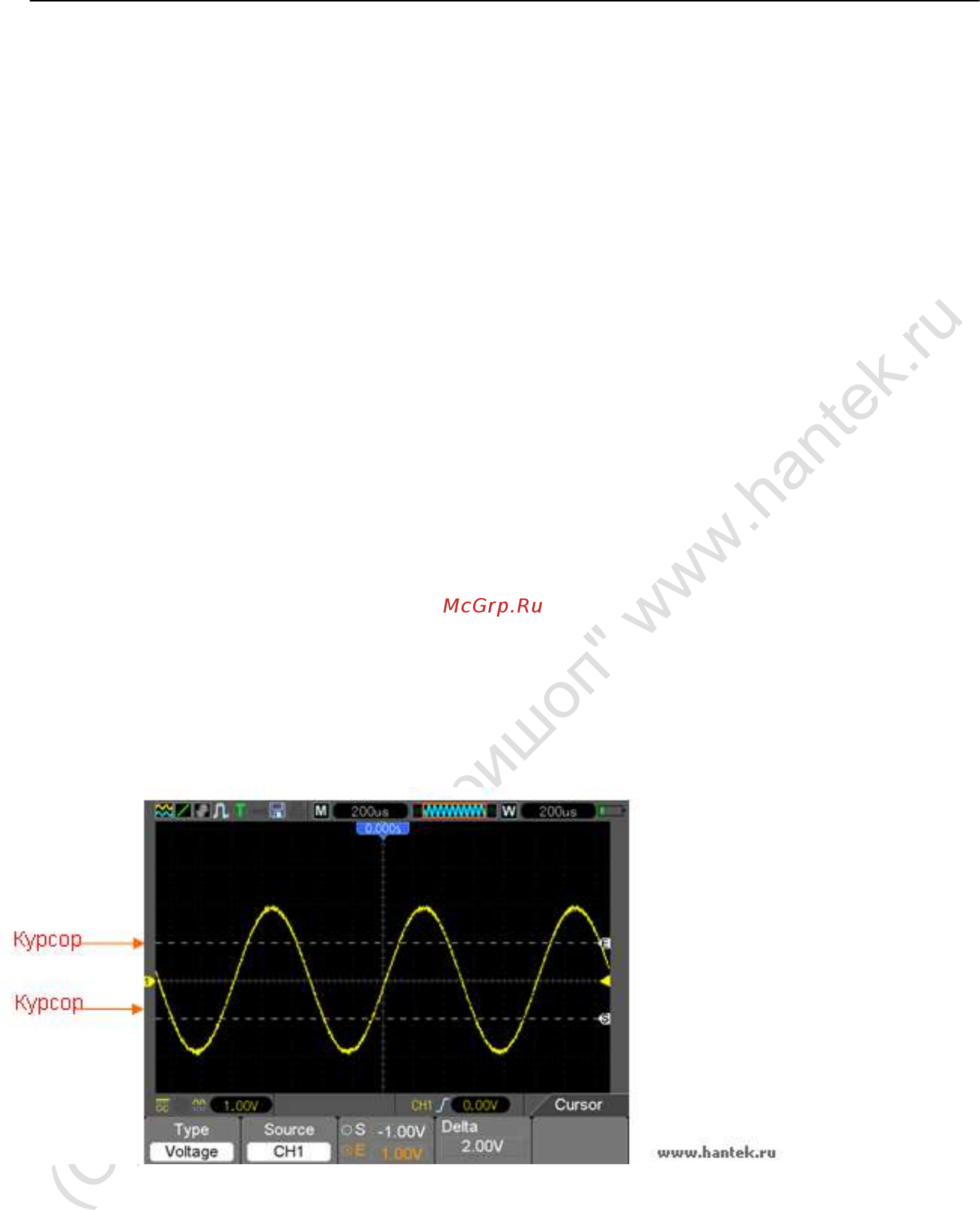

Курсор: Этот метод позволяет проводить измерения, передвигая курсоры. Курсоры всегда

появляются парами, и отображаемые показатели являются просто их измеренными

значениями. Есть два типа курсоров: Курсор амплитуды и Курсор времени. Курсор амплитуды

выглядит как горизонтальная прерывистая линия, измеряющая вертикальные параметры.

Курсор времени выглядит как вертикальная прерывистая линия, измеряющая горизонтальные

параметры.

При использовании курсоров, пожалуйста, убедитесь, что источник установлен для сигнала,

который вы хотите измерить на экране. Для использования курсора нажмите кнопку CURSOR.

Автоматическое измерение: Осциллограф в этом режиме выполняет все расчеты

автоматически. Так как данное измерение использует точки записи осциллограмм, оно более

точное, чем измерение с помощью координатной сетки и курсоров. Автоматическое

измерение отображает результаты измерения в показаниях, которые периодически

обновляются при получении новых данных осциллографом.
