Основы работы
Серия DSO1000B Портативный осциллограф Руководство пользователя 18
5.2.1. Отображение режима сканирования (Режим Roll [Прокрутка])
Когда настройка TIME/DIV установлена на 80мс/деление или медленнее, а режим триггера
установлен на Auto, осциллограф работает в режиме получения сканирования. В этом
режиме, отображение осциллограммы обновляется слева направо без какого-либо триггера
или настройки горизонтального положения.

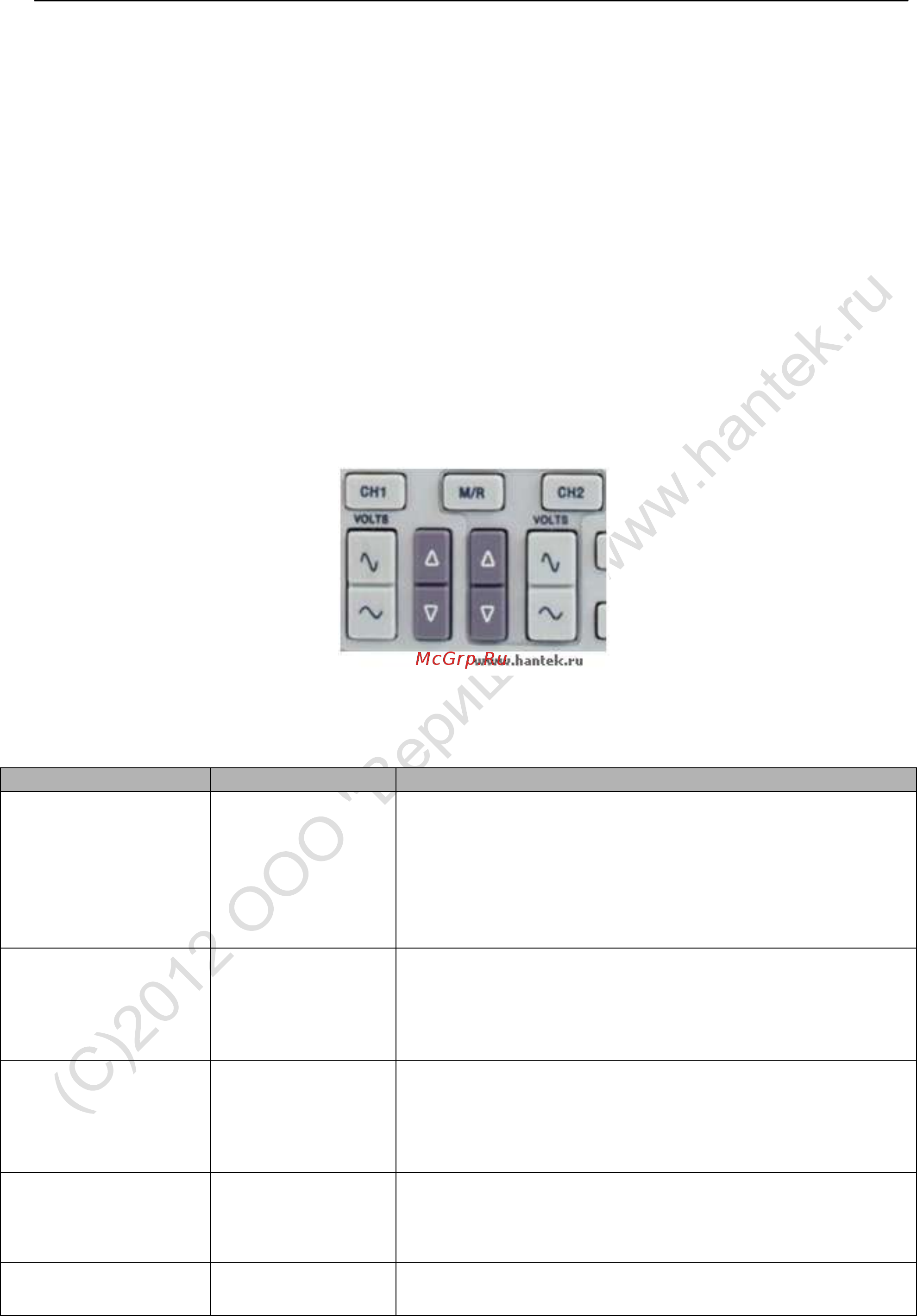

5.3. Настройка вертикальной развертки.
Настройки вертикальной развертки используются для отображения и удаления
осциллограмм, настройки вертикального масштаба и расположения, установки входных
параметров и выполнения математических расчетов. Каждый канал имеет отдельное
вертикальное меню. Описание меню приведено ниже.
1. Клавиша ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЯ: Передвигает осциллограмму канала вверх и
вниз по экрану. В режиме двух окон передвигает осциллограммы в обоих окнах
одновременно в одном направлении. Два канала соответствуют двум клавишам.
2. Меню (CH1, CH2): Отображает опции вертикального меню; включает или выключает
отображение осциллограммы каналов.
Опции
Настройки
Комментарии
Coupling [Развязка]
DC
[Постоянный ток]
AC
[Переменный ток]
Ground
[Заземление]
Настройка DC пропускает составляющие и
постоянного, и переменного тока входного сигнала.
Настройка АС блокирует составляющую постоянного
тока входного сигнала и ослабляет сигналы ниже 10
Гц.
Настройка Ground отключает входной сигнал.
20MHz Bandwidth
Limit
[ограничение
полосы пропускания
20МГц]
Unlimited
[Неограниченно]
Limited
[Ограничено]
Ограничивает ширину полосы пропускания, чтобы
сократить шум дисплея; фильтрует сигнал, чтобы
устранить шум и другие ненужные ВЧ составляющие.
VOLTS
[НАПРЯЖЕНИЕ]
Coarse [Грубо]
Fine [Точно]
Выбирает разрешение клавиши VOLTS.
Настройка Coarse назначает последовательность
значений 1-2-5.
Настройка Fine изменяет разрешение на маленькие
шаги между значениями настройки Coarse.
Probe Attenuation
[Ослабление щупа]
1X
10X
100X
1000X
Выбирает значение в соответствии с коэффициентом
ослабления щупа, так, чтобы обеспечить правильные
вертикальные показания. Уменьшите полосу
пропускания до 6 МГц при использовании щупа 1X.
Invert
[Инвертирование]
Off [Вsкл.]
On [Вкл.]
Инвертирует осциллограмму относительно уровня
отсчета.
Отключение входного питания [Ground].
