Начало работы

Серия DSO1000B Портативный осциллограф Руководство пользователя 4

Глава 3. Начало работы

3.1. Установка

Для обеспечения достаточной вентиляции осциллографа при работе, оставьте пространство

более 5 см сверху и по бокам прибора.

3.2. Функциональная проверка

Следуйте инструкции ниже, чтобы выполнить быструю функциональную проверку

осциллографа.

3.2.1. Питание осциллографа

Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ]. Ослабленание щупа по умолчанию настроено на 1X.

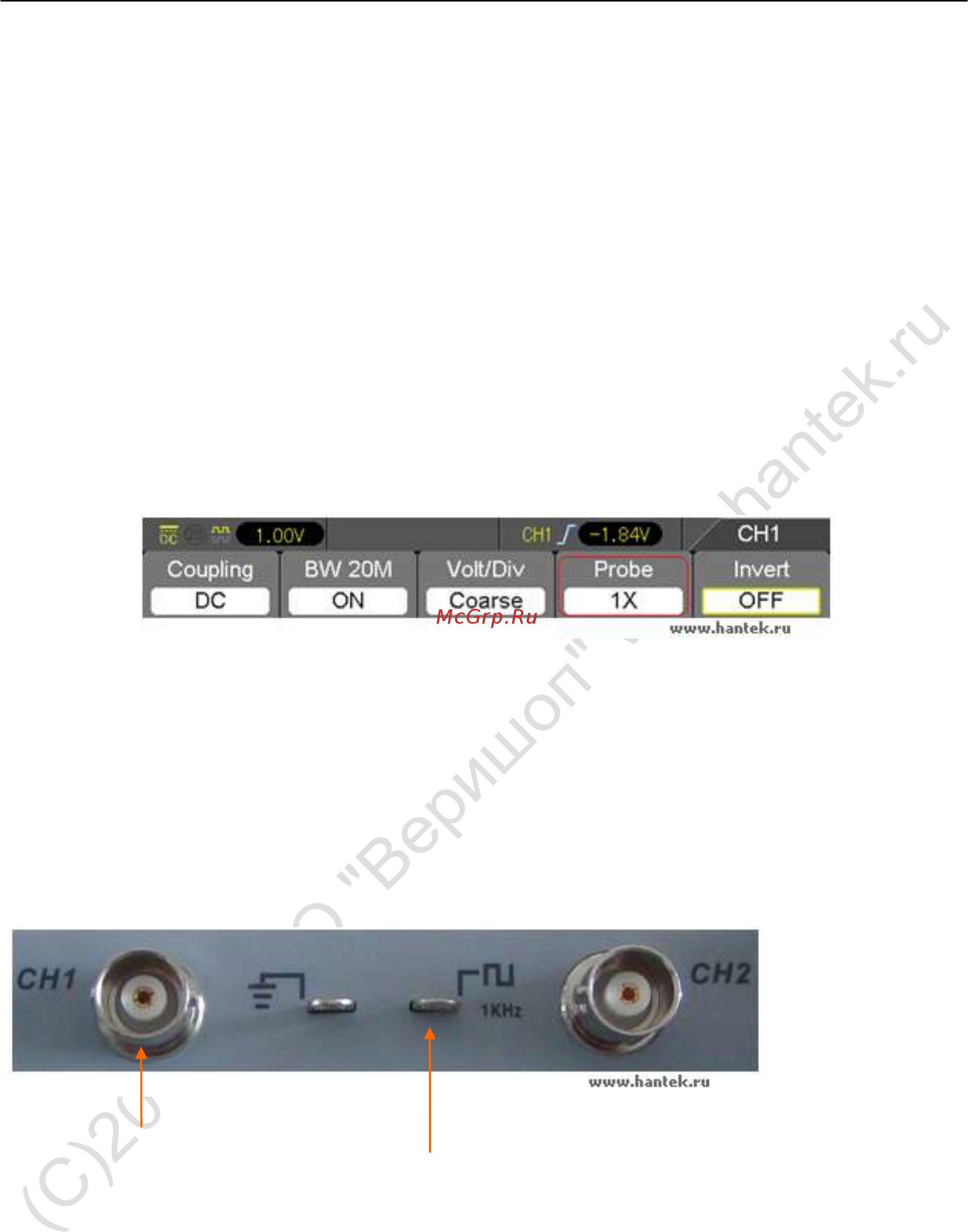

Параметры щупа по умолчанию

3.2.2. Подключение осциллографа

Установите переключатель на щупе на 1Х и подключите щуп к Каналу 1 на осциллографе.

Сначала выровняйте слот на коннекторе щупа с выступом на BNC-разъеме канала 1 и

надавите, чтобы присоединить его; затем поверните вправо, чтобы закрепить щуп на месте;

после этого соедините наконечник щупа и контрольный вывод к выходам компенсации щупа

PROB COMP. На панели есть отметка Probe COMP ~2В @ 1КГц.

Канал 1: для подключения щупа

Компенсация щупа PROB COMP

3.2.3. Наблюдение формы сигнала

Нажмите кнопку AUTO [АВТО], и в течение нескольких секунд на дисплее должен появиться

прямоугольный сигнал с амплитудой колебаний около 2В при 1кГц. Нажмите кнопку меню

канала 1 [СH1 MENU] и повторите шаги 2 и 3, чтобы просмотреть Канал 2.
