Примеры применения

Серия DSO1000B Портативный осциллограф Руководство пользователя 47

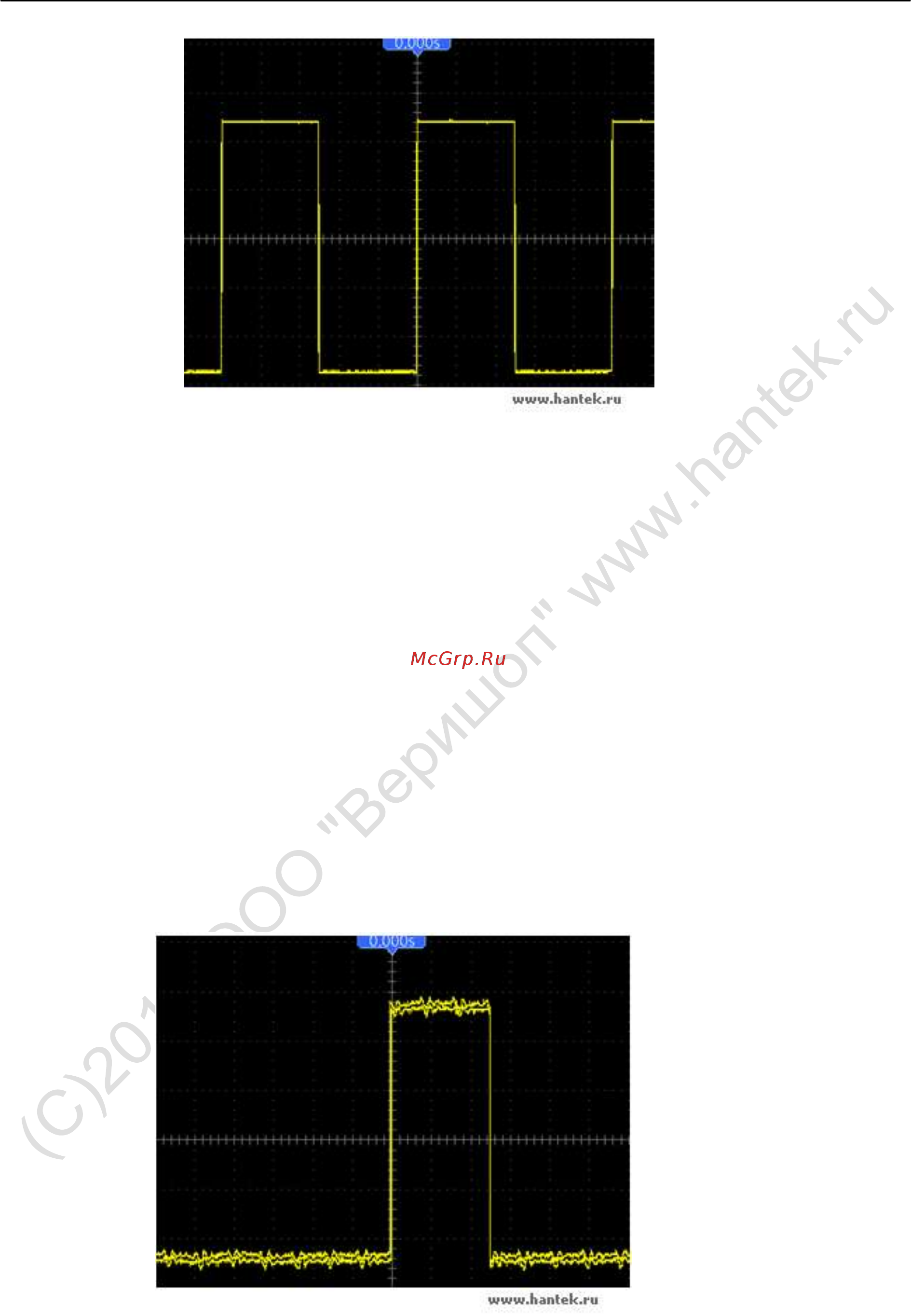

6.4 Пример 4: Захват одиночного сигнала.

Вы можете обратиться к следующему примеру для простого захвата некоторых

непериодических сигналов, как например импульсы и импульсные помехи.

Чтобы настроить выборку одиночных сигналов, выполните процедуру ниже.

1. Сначала, установите щуп осциллографа и коэффициент ослабления на CH1.

2. Нажмите вертикальную кнопку VOLTS и горизонтальную TIME/DIV для правильного

расположения для лучшего исследования сигнала.

3. Войдите в меню Acquire.

4. Нажмите кнопку опции Peak Detect.

5. Нажмите кнопку MENU TRIG и выберите Rising для опции Slope. Затем настройте уровень

триггера соответственно.

6. Выберите режим Single для начала выборки.

Использование этой функции может помочь более легко захватить случайные события. Это

является преимуществом портативного осциллографа.
