Alpine APF-V100VW [2/4] Страница2

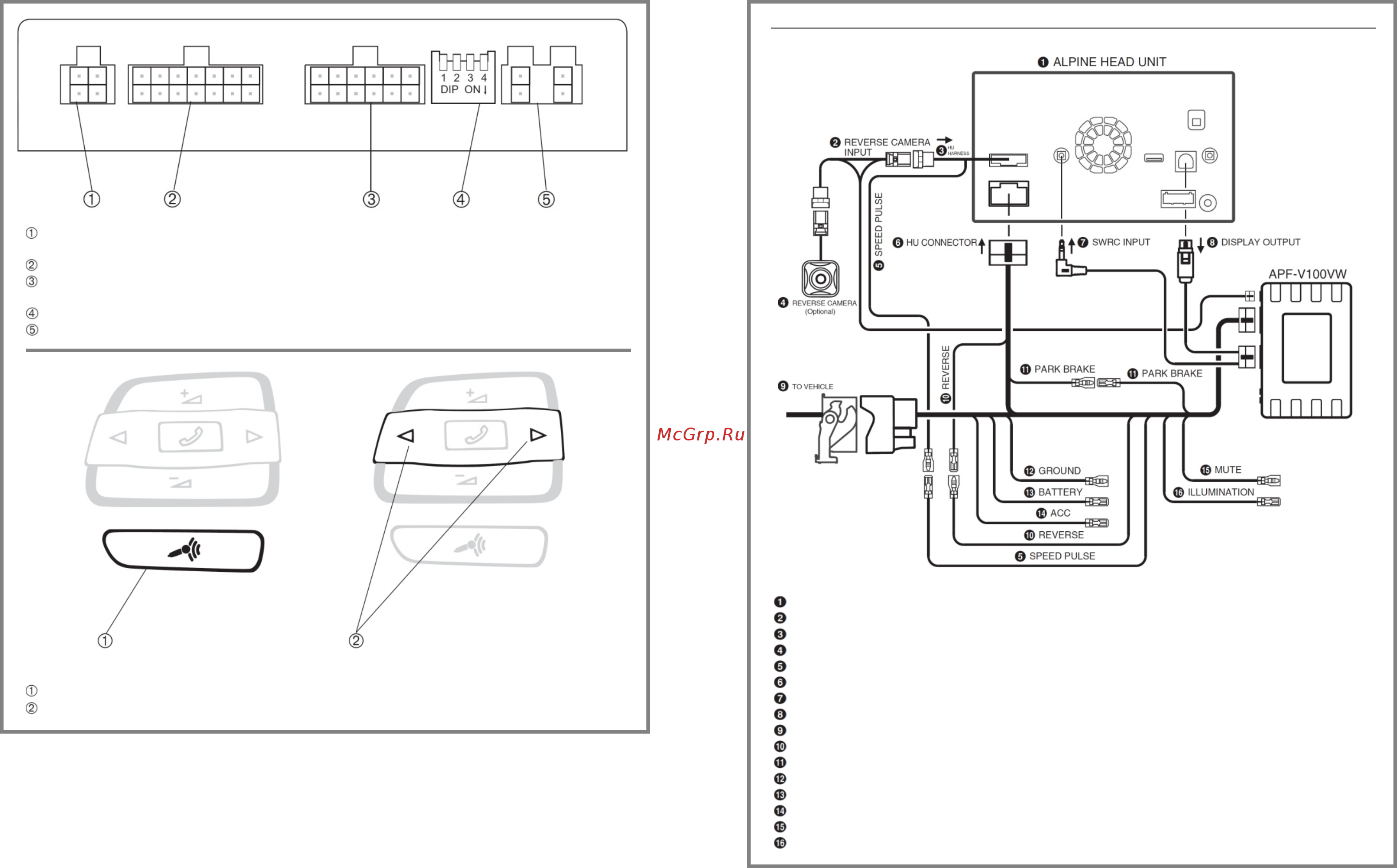

Рис. 1

Выход сигнала камеры заднего обзора на головное устройство и вход сигнала

приобретаемой отдельно камеры заднего обзора.

Жгут проводов электропитания.

Разъем дистанционного управления с руля автомобиля и дисплея автомобиля на

головное устройство.

DIP-переключатели.

Не подключается.

Рис. 2

Кнопка выбора голосовой связи.

Кнопки выбора композиций вперед/назад.

ПОДКЛЮЧЕНИЕ СИСТЕМЫ

Головное устройство Alpine

Вход камеры заднего обзора

Жгут проводов головного устройства

Камера заднего обзора (приобретается отдельно)

Импульсы датчика скорости

Разъем головного устройства

Вход управления с руля автомобиля

Выход дисплея

К автомобилю

Провод включения фонарей заднего хода

Провод выключателя стояночного тормоза

«Масса»

Аккумуляторная батарея

Провод ACC

Отключение звука

Выход подсветки

2 3
