Подключение
CAN-интерфейс для видео APF-V100VW поставляется как решение «plug-and-play». Не требуется
перерезать какие либо провода или подсоединяться к ним внахлест.
Подсоединение к головному устройству Alpine AV или AVN осуществляется с помощью разъема
прямого подключения камеры. Если подключается камера Alpine, не потребуется изменять
положение DIP-переключателей на стороне разъема интерфейса. При использовании камеры PAL
стороннего производителя потребуется включить режим PAL установкой DIP-переключателя № 2 в
положение ON (вниз).
Для получения более подробной информации, пожалуйста, обратитесь к разделу «Подключение
системы».
Установка DIP-переключателей
Вверх = Off (выключено), вниз = On (включено)
1: Не используется.
2: Настройка камеры заднего вида. On = PAL, Off = NTSC. По умолчанию установлено Off, что
соответствует видеокамерам Alpine.
3: Сброс настроек дисплея на значения по умолчанию. Если настройки дисплея были изменены
таким образом, что больше никакие изменения внести невозможно, установите DIP-
переключатель № 3 в положение On, а затем обратно в Off. Это позволит восстановить заводские
настройки для параметров экрана. Во время этой процедуры фон экрана изменится на красный.
Пока фон экрана красный, никакие настройки недоступны.
4: Не используется.

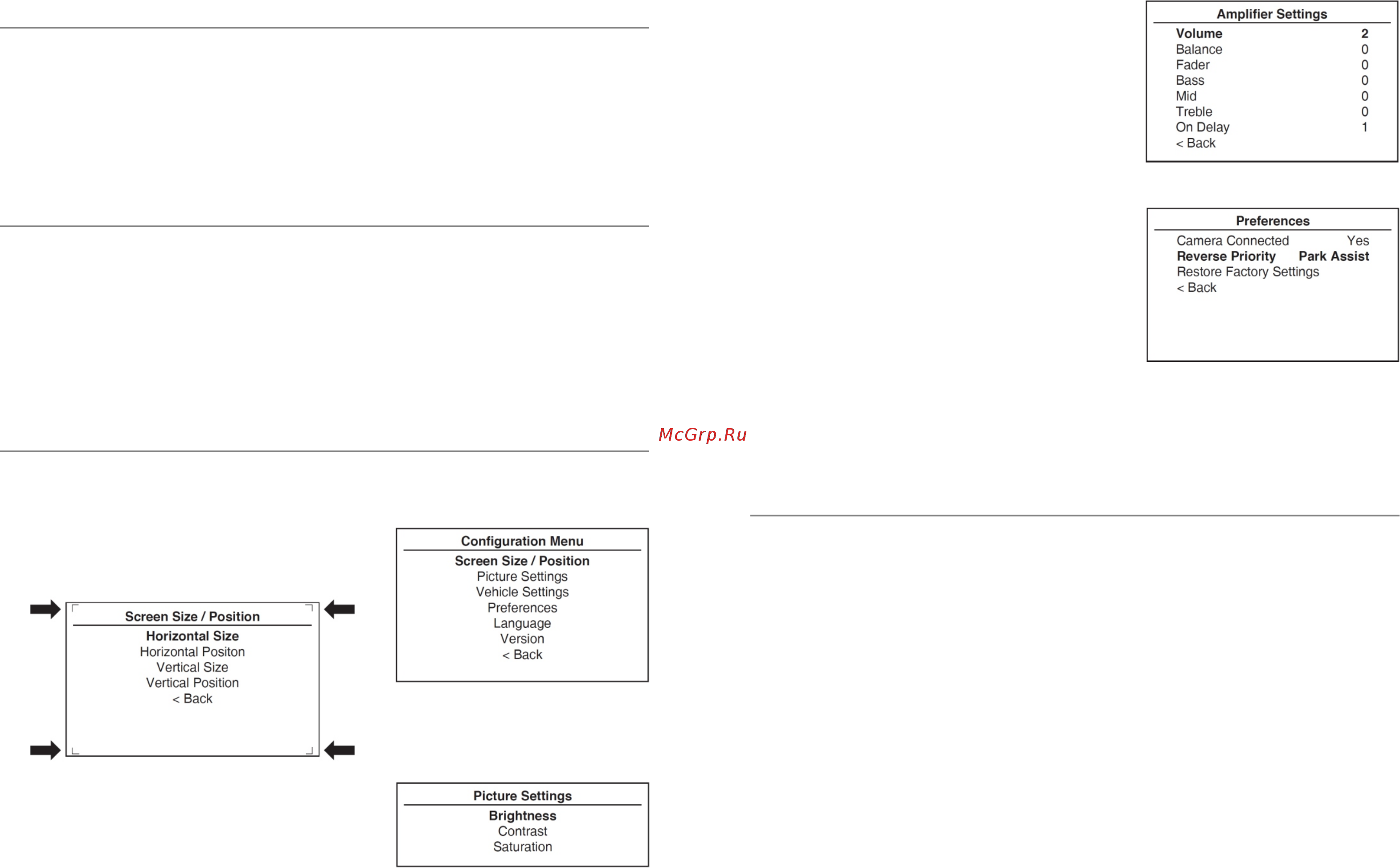

Меню настройки конфигурации (Configuration Menu)
Для получения доступа к меню нажмите и удерживайте кнопку выбора источника сигнала в течение
двух секунд (рис. 1). Откроется меню. Для навигации в меню нажимайте кнопки выбора
композиций.
Для выбора опции меню один раз нажмите кнопку
Выбора источника сигнала.
Vehicle Settings (настройки автомобиля)*
*этот параметр отображается, только если автомобиль
оснащен усилителем.
Для более точного совпадения настроек усилителя и
устройства Alpine рекомендуется выполнить все
основные настройки параметров усилителя. Мы
настоятельно рекомендуем установить показатели
настроек для Balance, Fader, Bass, Mid и Treble в
нейтральном (0) положении.
Убедитесь, что все четыре угловые
метки касаются углов дисплея Alpine.
Picture Settings (настройки изображения)
- Отрегулируйте яркость, контрастность и
насыщенность цвета изображения.
Preferences (предпочтения)
Camera Connected - Выберите Yes, если подключена
приобретаемая отдельно видеокамера.
Reverse Priority - Позволяет выбрать, какое
изо браже ние будет демонстрир оваться по
умолчанию при движении задним ходом.
Rark Assist - Камеры или Park Assist. Водитель может
выбрать желаемое звуковое сопровождение при
движении задним ходом с помощью кнопки (рис. 2).
Restore factory setting - Позволяет восстановить
заводские настройки по умолчанию для всех
параметров APF-V100VW.
НАСТРОЙКИ ДЛЯ ГОЛОВНЫХ УСТРОЙСТВ Alpine
Убедитесь, что для входного сигнала видеокамеры устройства Alpine установлено Camera Direct.
Обратитесь к разделу «Настройка видеокамеры» в руководстве по эксплуатации.
На некоторых моделях Alpine в момент появления напряжения на проводе фонарей заднего хода
будет появляться сообщение с предостережением. Раскладка экрана APF-V100VW подготовлена
таким образом, что это сообщение можно переместить в нижнюю часть экрана, не покрывая
никакое его содержимое. Пожалуйста, обратитесь к разделу «Управление видеокамерой» в
инструкции по эксплуатации головного устройства Alpine (регулировка местоположения
сообщения с предупреждением).
6 7
Размер/положение экрана
- Настройте размер/положение экрана
