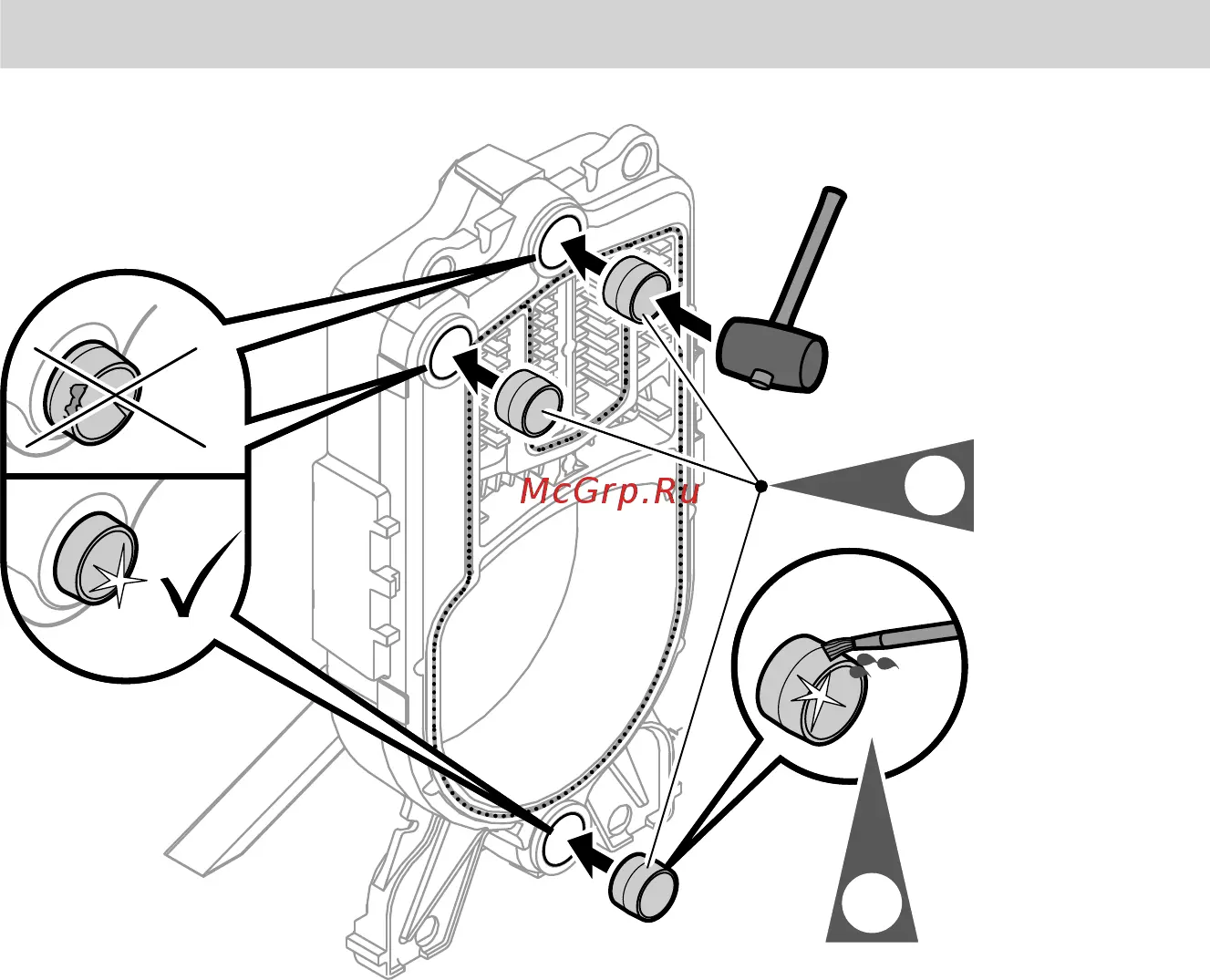

На всех секциях:
1. Очистить уплотнительные поверх-
ности (втулки, пазы и пружины)
растворителем.
2. Обильно заполнить уплотнитель-
ные пазы герметиком.
3. В отмеченной области дополни-
тельно нанести герметик Dirko.
Поставка отдельными секциями
(продолжение)
5869 915 GUS
