(Информацию о поставке в виде цель-
ного котлового блока см. на
стр. 25)
Указание
Детали, необходимые для сборки
водогрейного котла, находятся в
упаковках принадлежностей котла.
Котловой блок состоит из задней
секции с приваренным коллектором
уходящих газов, передней секции с
дверцей котла и центральных сек-
ций, количество которых соответ-
ствует номинальной тепловой мощ-
ности.
Уплотнение контура топочных
газов производится с использова-
нием герметика, которым заполня-
ются уплотнительные пазы на
передней стороне секции.
Отопительный контур секций сое-
динен ниппелями, которые запрессо-
вываются в секции.

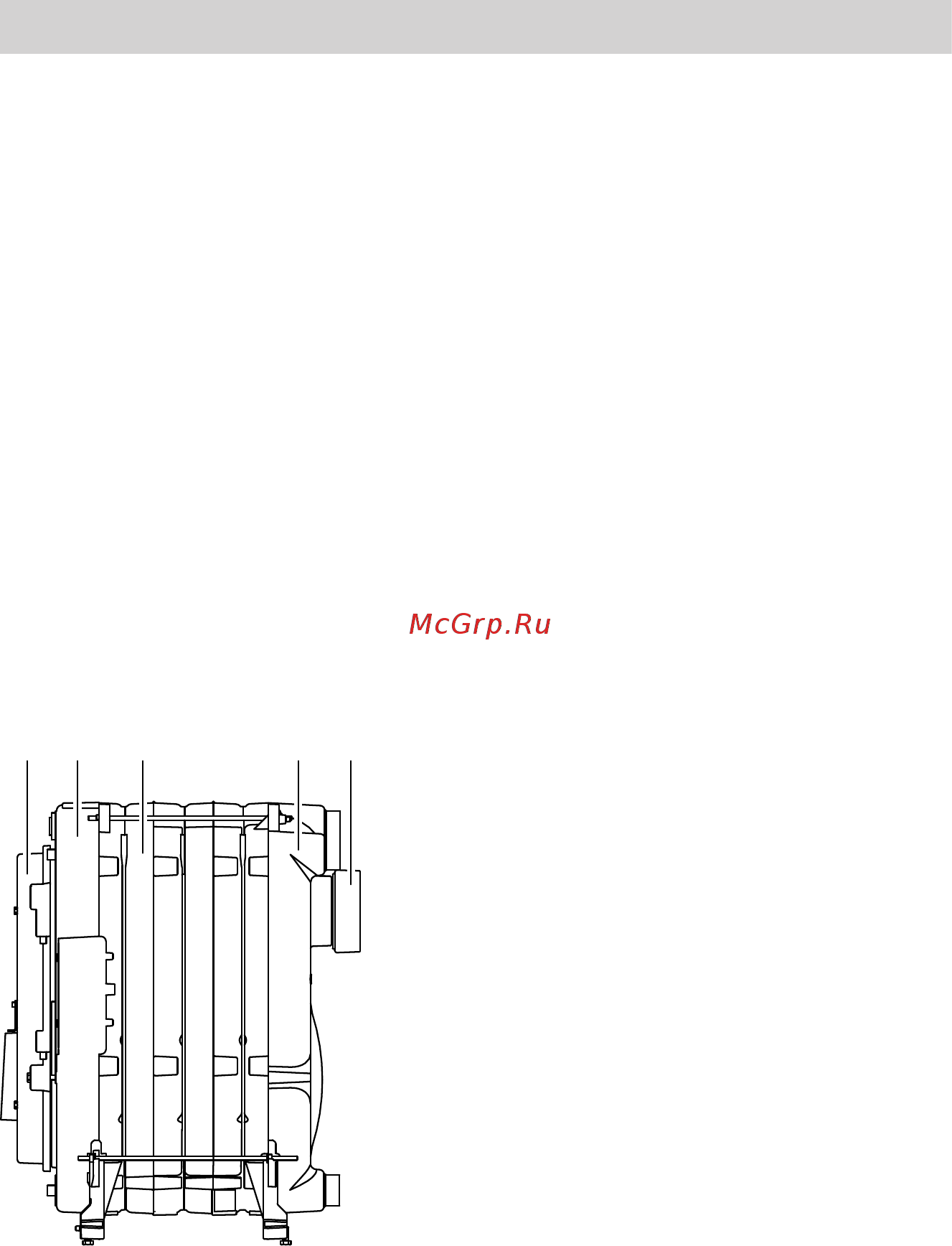

A B C D E
A
Дверца котла
B
Передняя секция
C
Центральная секция
D
Задняя секция с приваренным
коллектором уходящих газов
E
Переходник коллектора уходя-
щих газов (только при 80 и
100 кВт)
Поставка отдельными секциями
5869 915 GUS
