Указание
Снять и сохранить пакет с фирмен-
ной табличкой водогрейного котла.
Фирменная табличка впоследствии
наклеивается на фронтальную
панель облицовки.
2.
1.
1.
A

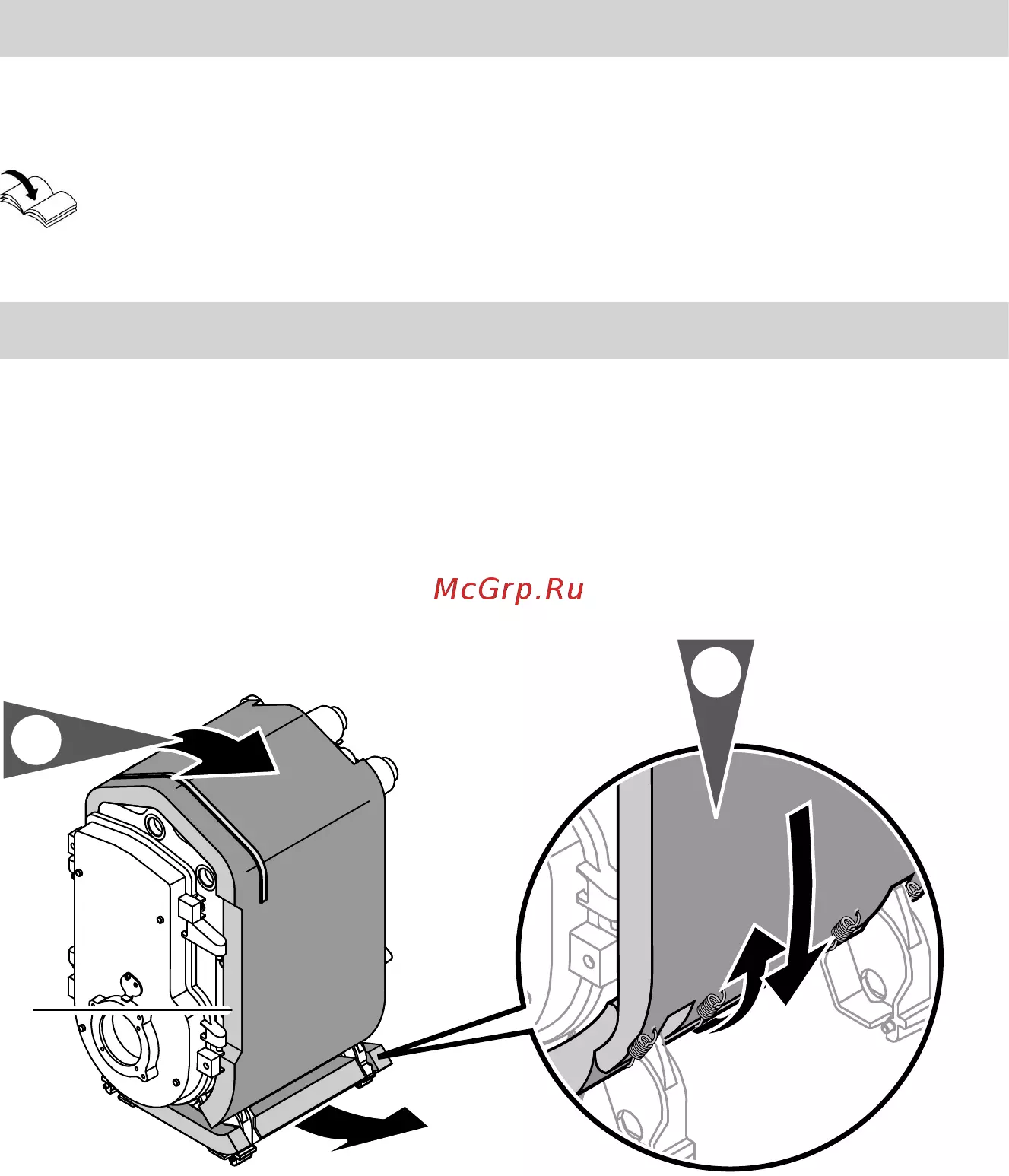

Монтаж на опорной раме
(до 63 кВт)
Инструкция по монтажу нахо-
дится на упаковке опорной
рамы

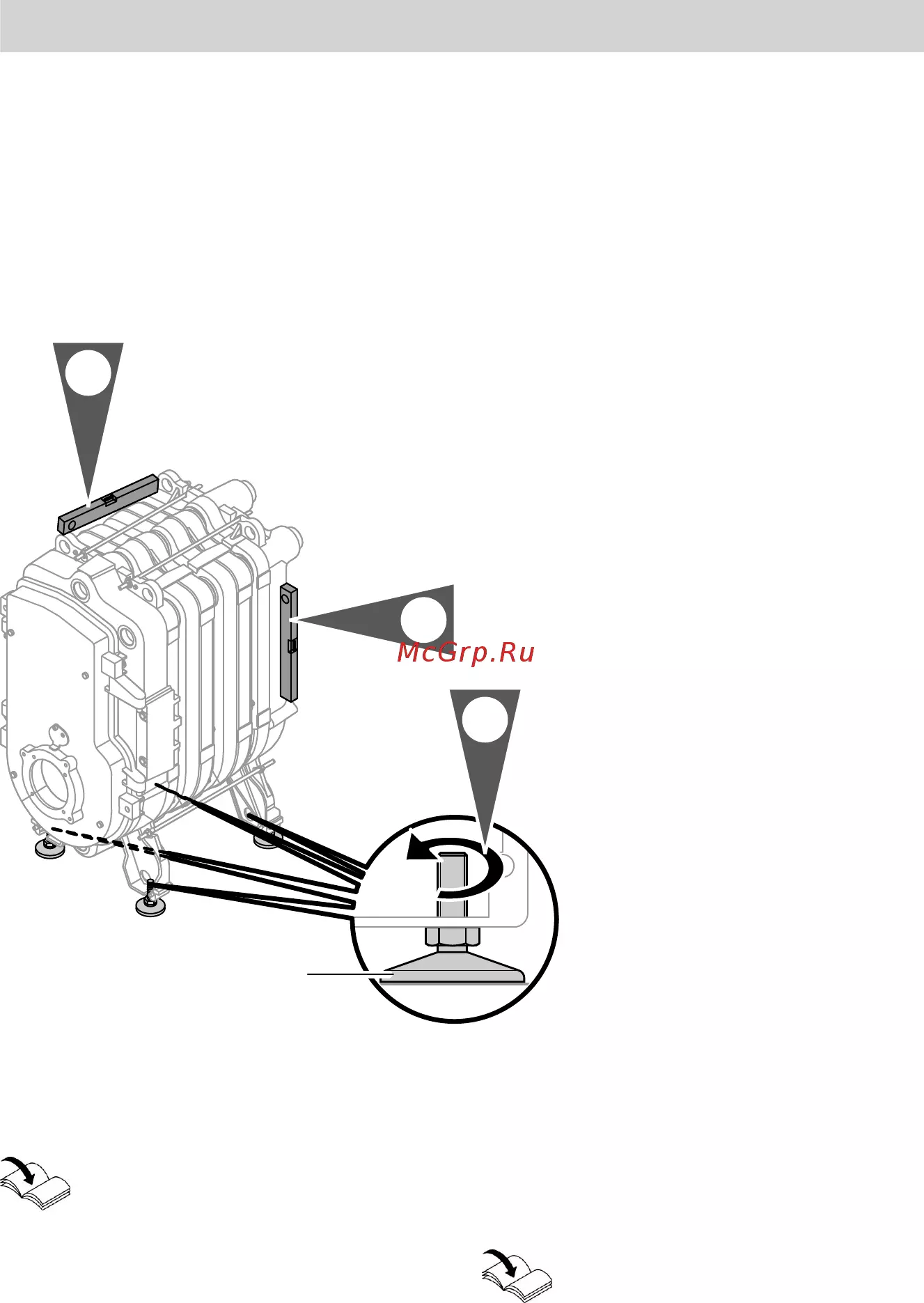

Установка при использовании
горелки Viessmann
Выкрутить регулируемые опоры
A
водогрейного котла приблизительно
на 85 мм.
Инструкция по монтажу
Vitoflame 100, VEH III
Установка и выравнивание водогрейного котла
5869 915 GUS
