Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [31/52] Поставка в виде цельного котлового блок
![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [31/52] Поставка в виде цельного котлового блок](/views2/1474164/page31/bg1f.png)
31

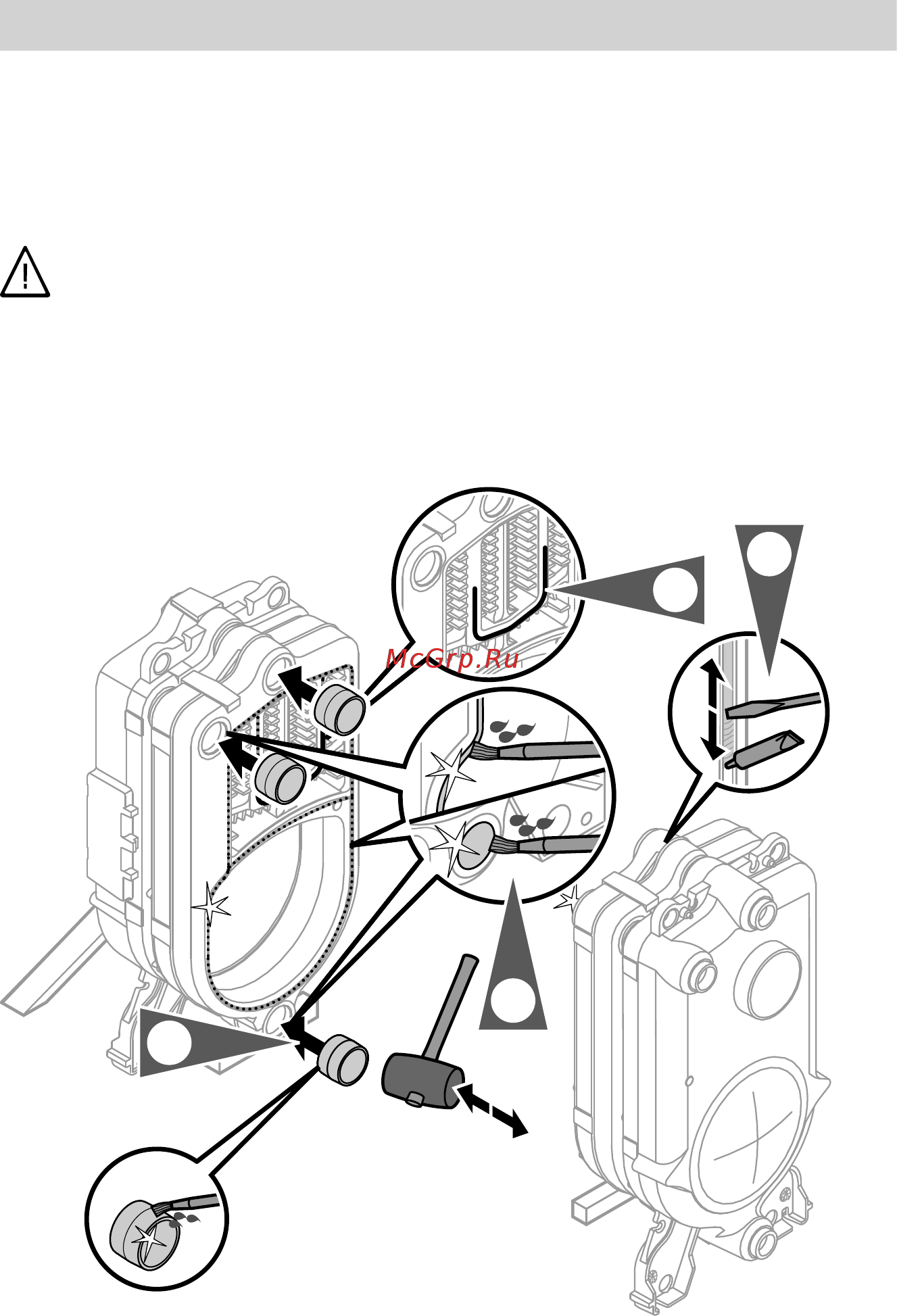

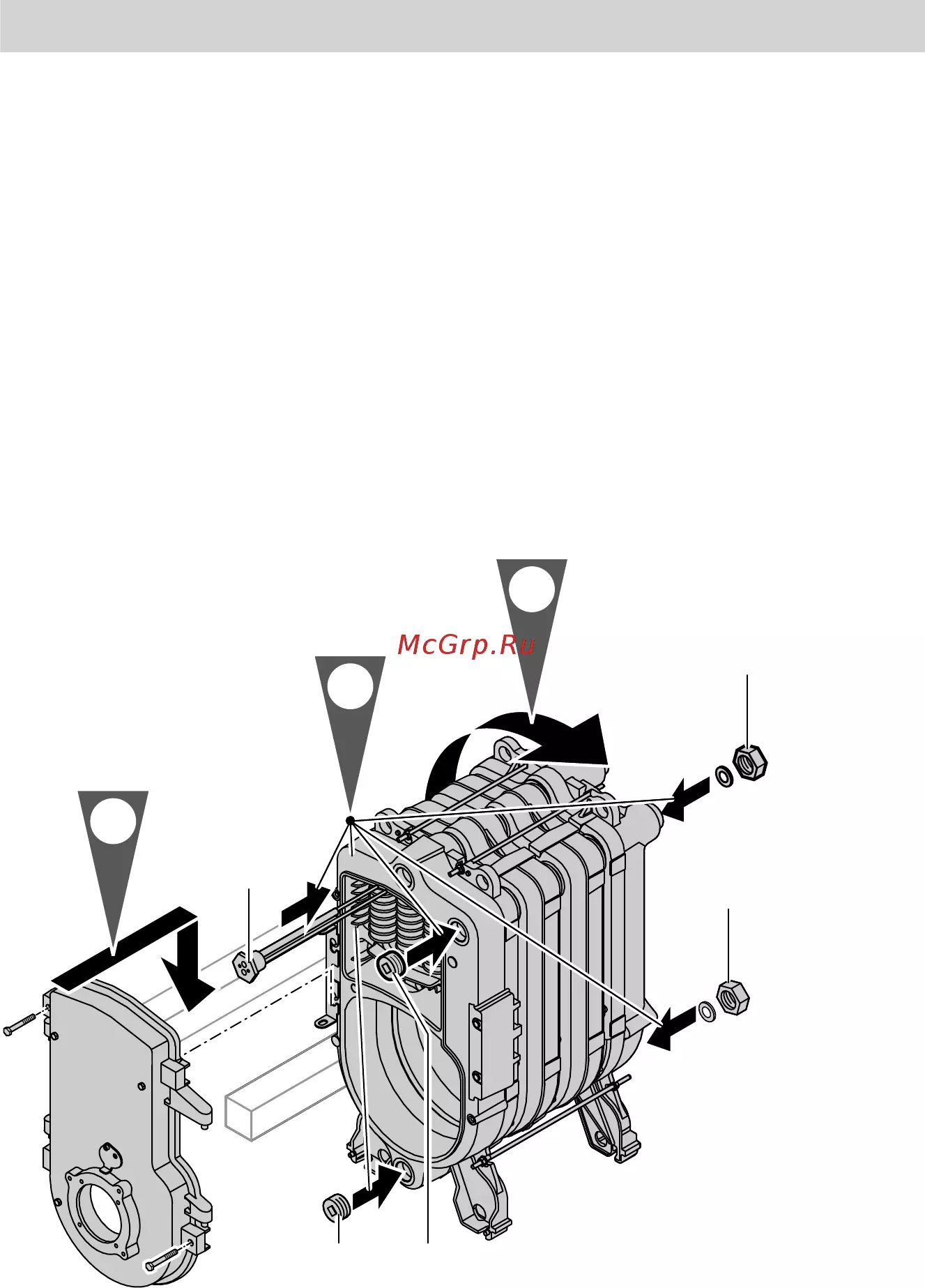

Сборка секций в вертикальном положении
Подготовка частей котлового
блока
Опасность
Опрокидывание секций котла
может привести к травмам и
повреждениям оборудования.
Обеспечить достаточную
устойчивость секций котла
перед выполнением сборки.

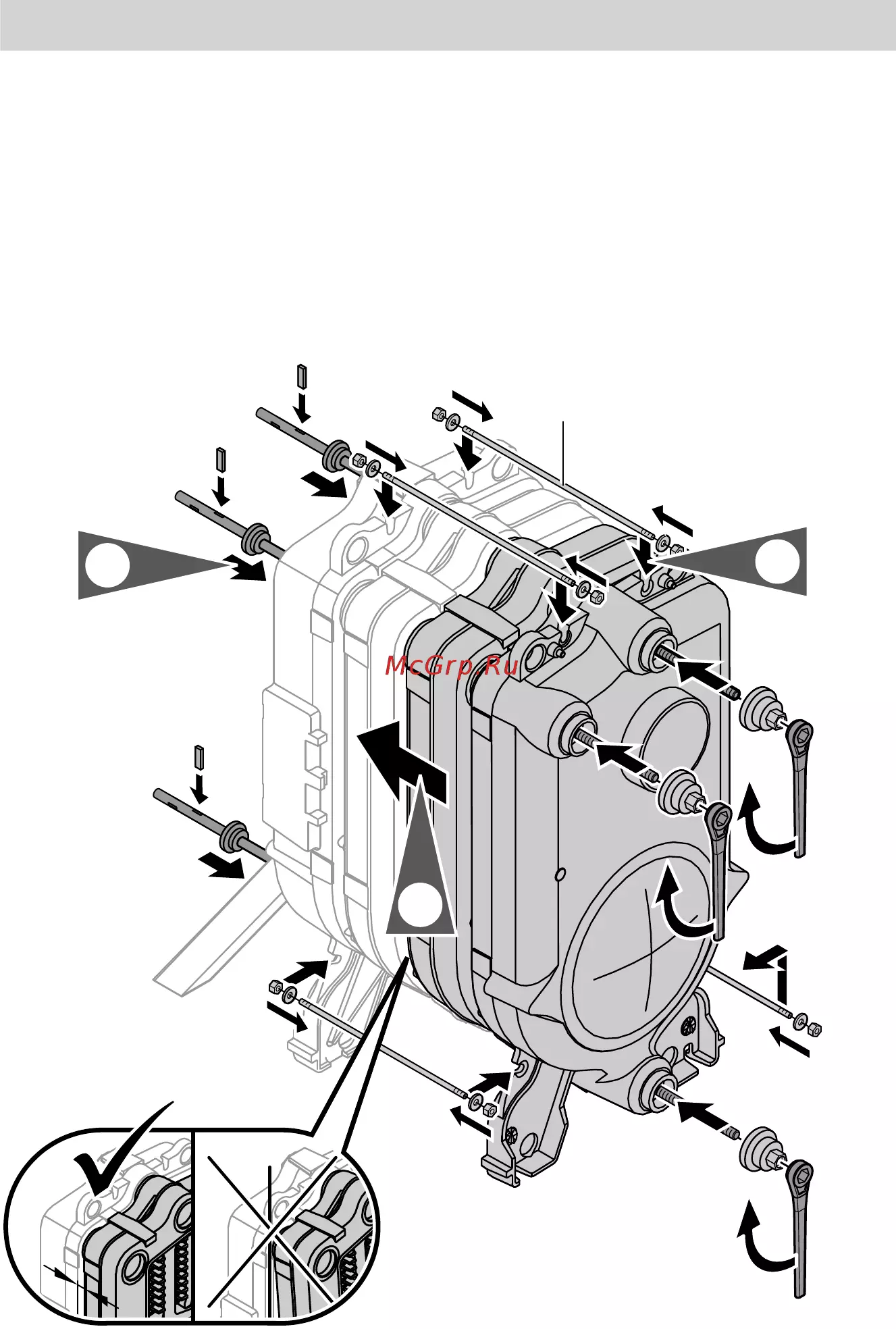

Указание
При сборке всегда использовать
новые ниппели.
Ниппели должны быть прямо и про-
чно вставлены вo втулки.
3x
2.
3.
1.
4.
Поставка в виде цельного котлового блока
(продолжение)
5869 915 GUS
