34

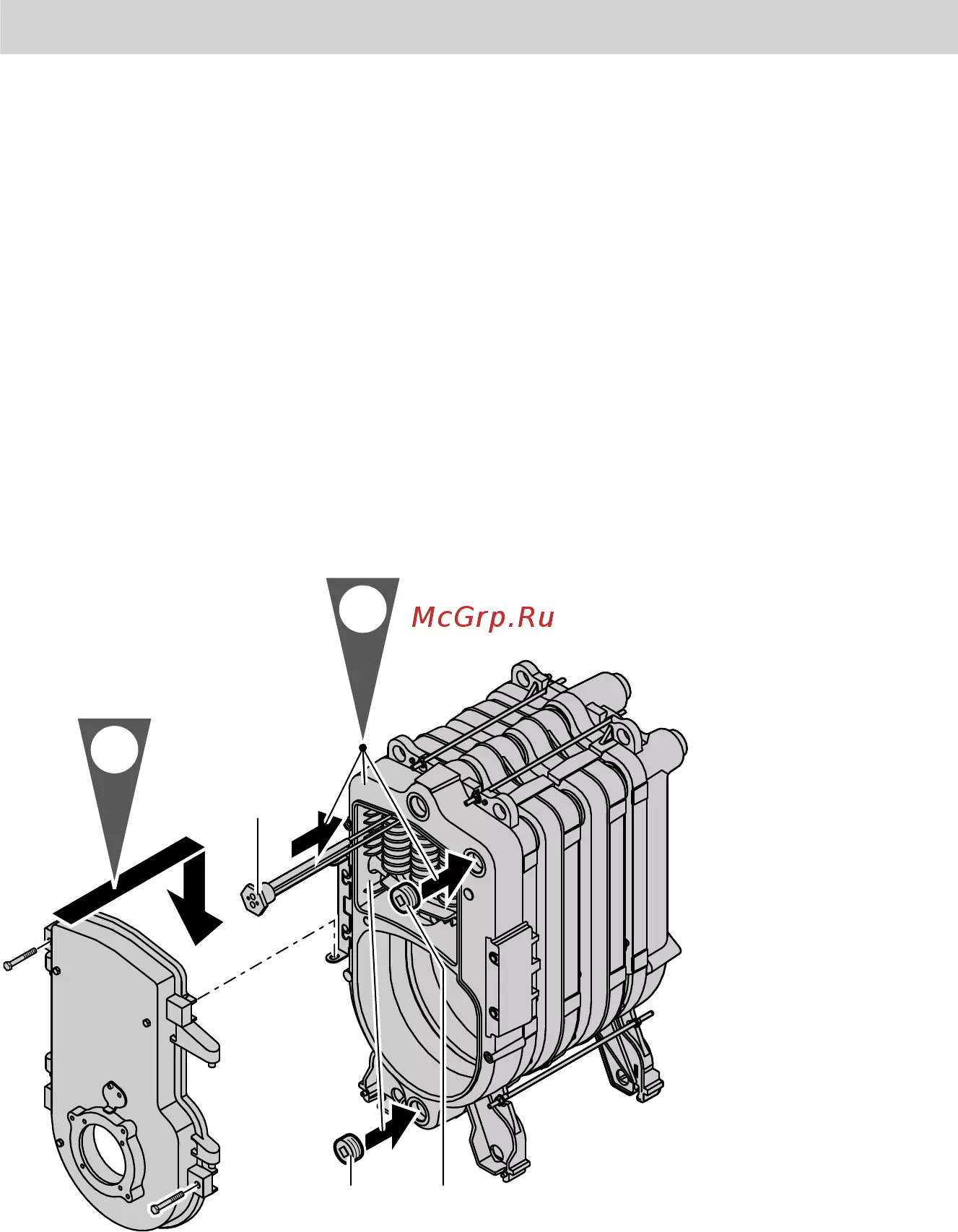

Монтаж дверцы горелки и других
деталей
Указание
Дверь котла можно переставить с
левой на правую сторону. В состоя-
нии при поставке дверца котла
открывается влево.
Данные о гидравлическом испыта-
нии см. на стр. 22.
Информацию о монтаже турбулиза-
торов см. на стр. 24, а также в спе-
цификации деталей в инструкции по
сервисному обслуживанию.
1.
A
B
B
2.
A
Погружная гильза
B
Заглушка
Поставка в виде цельного котлового блока
(продолжение)
5869 915 GUS
