Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [6/52] Сборка секций котлового блока в горизонтальном положении
![Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [6/52] Сборка секций котлового блока в горизонтальном положении](/views2/1474164/page6/bg6.png)
6
Номинальная тепло-
вая мощность
кВт 40 50 63 80 100
Количество центральных сек-
ций
1 2 3 4 5
Сборка секций котлового блока в горизонтальном положе-
нии

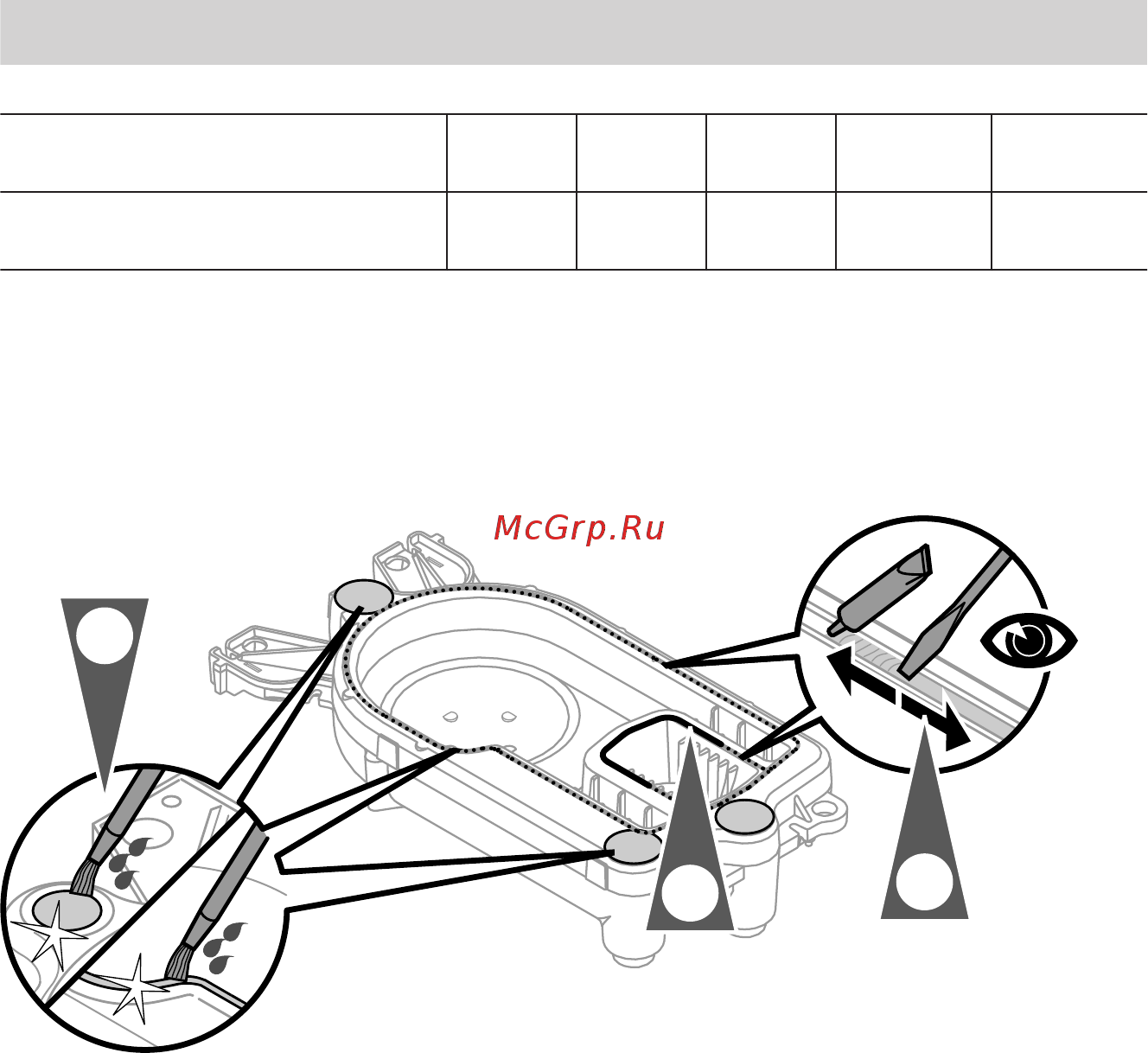

Подготовка задней секции
1.
2.
3.
На всех секциях:
1. Очистить уплотнительные поверх-
ности (втулки, пазы и пружины)
растворителем.
2. Обильно заполнить уплотнитель-
ные пазы герметиком.
3. В отмеченной области дополни-
тельно нанести герметик Dirko.
Поставка отдельными секциями
(продолжение)
5869 915 GUS
