Многокотловые установки

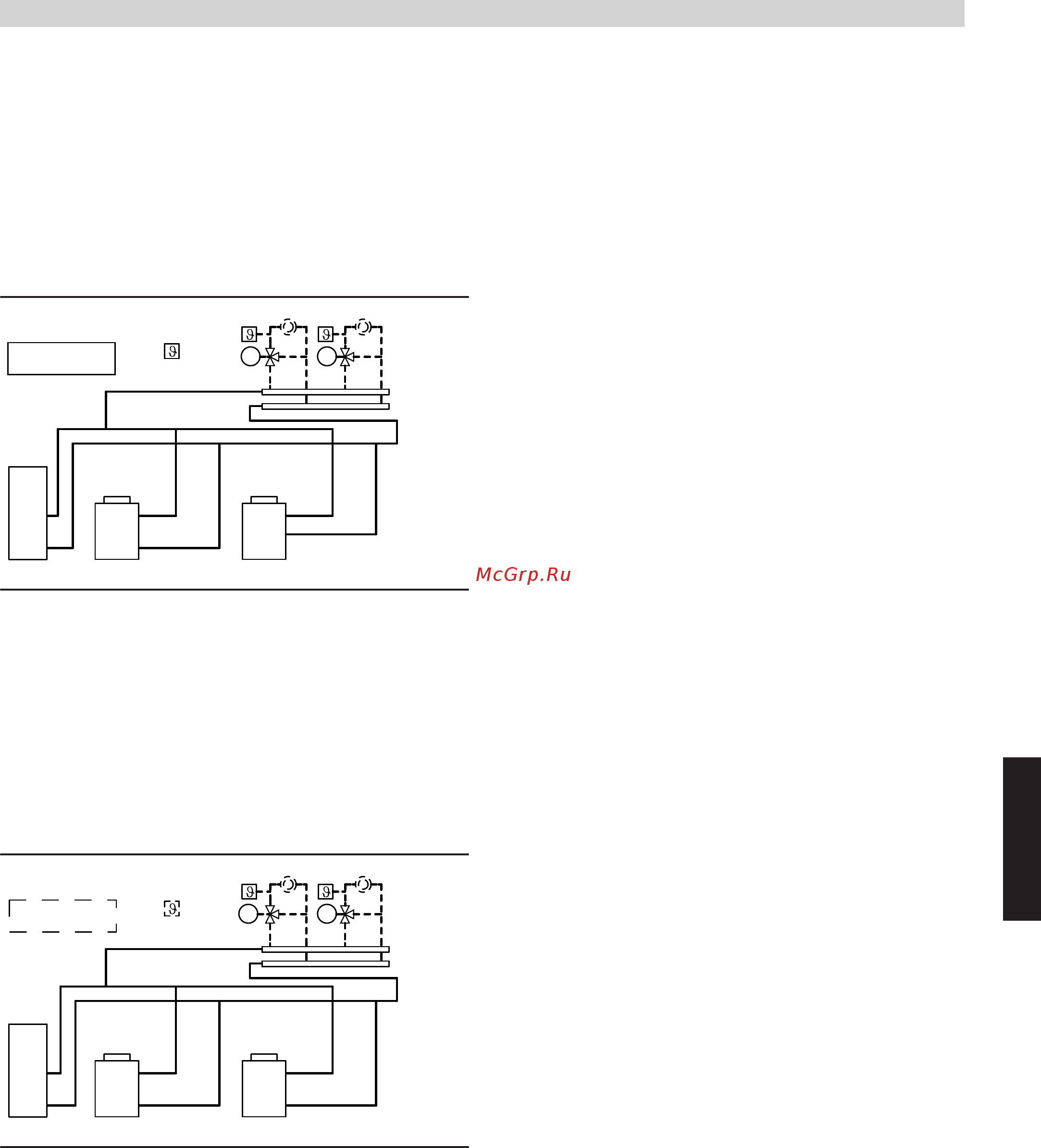

Многокотловые установки поставляются полностью укомплекто-
ванными.
В комплекте:
■ 2 или 3 котла Vitogas
■ 2 или 3 контроллера Vitotronic 100, тип GC1B
■ 2 или 3 телекоммуникационных модуля LON
■ 1 Vitotronic 300-K, тип MW1B
В Vitotronic 100 должен быть встроен телекоммуникационный
модуль LON. См. в прайс-листе.
В многокотловых установках с внешним контроллером зависящий
от нагрузки режим работы горелки и котла, а также температура
емкостного водонагревателя должны регулироваться (внешним)
контроллером более высокого уровня.
Vitotronic 300-K, тип MW1B
Vitotronic 300-K
M M
Контроллер погодозависимого цифрового программного упра-
вления каскадом и отопительными контурами:
■ для многокотловых установок;
■ со схемой последовательного включения котлов;
■ для максимум двух отопительных контуров со смесителем
(через телекоммуникационную шину LON можно подключить
дополнительно 32 контроллера отопительных контуров
Vitotronic 200-H);
для каждого отопительного контура со смесителем необходим
комплект привода смесителя;
■ в сочетании с Vitotronic 100, тип GC1B:
для двухступенчатой или модулируемой горелки;
■ с регулированием температуры буферной емкости
или
управление нагревом горячей воды в проточном режиме со
смесительной группой (возможно только в качестве альтерна-
тивы функции поддержания необходимой температуры обрат-
ной магистрали с регулируемым 3-ходовым сместительным
клапаном);
■ с функцией защиты котла в зависимости от исполнения уста-
новки;
■ со встроенной системой диагностики и прочими функциями;
■ с блоком управления с текстовой и графической индикацией;
■ с информационным обменом через шину LON (коммуникацион-
ный модуль LON и оконечные сопротивления входят в комплект
поставки).
Vitotronic 100, тип GC1B
Vitotronic 300-K
M M
Контроллер цифрового программного управления котловым кон-
туром:
■ для каждого водогрейного котла многокотловой установки с
каскадным контроллером фирмы Viessmann Vitotronic 300-K
(поставляется вместе с одним из водогрейных котлов)
или
■ для каждого водогрейного котла многокотловой установки с
распределительным шкафом Vitocontrol и встроенным погодо-
зависимым каскадным контроллером Vitotronic 300-K
или
■ для каждого водогрейного котла многокотловой установки с
внешним погодозависимым каскадным контроллером
■ регулированием температуры котла
■ для двухступенчатой или модулируемой горелки;
■ с функцией защиты котла в зависимости от исполнения котла;
■ со встроенной системой диагностики и прочими функциями;
■ с возможностью информационного обмена через телекомуни-
кационный модуль LON (входит в комплект поставки).
Контроллеры
(продолжение)
VITOGAS
VIESMANN
17
5829 438 GUS
5
