1.1 Описание изделия (не для РФ)
Преимущества
■ Нормативный КПД: 83 % (H
s
) / 92 % (H
i
)
■ Атмосферный газовый водогрейный котел с горелкой частич-
ного предварительного смешения
■ Высокая эксплуатационная надежность при значительных коле-
баниях сетевого давления и электрического напряжения, дли-
тельный срок службы благодаря теплообменным поверхностям
из специального высококачественного серого чугуна с чешуй-
чатым графитом и низкой теплонапряженности котлового блока
■ Стержневая горелка из нержавеющей стали с частичным пред-
варительным смешиванием и возможностью дооснащения
системой Renox для снижения содержания NO
x
■ Высокая надежность воспламенения и мягкий, бесшумный роз-
жиг благодаря системе зажигания периодического действия
■ Реле контроля давления газа для автоматического включения
после сбоя в подаче газа поставляется в качестве принадлеж-
ности
■ Компактность конструкции и малый вес облегчают доставку
котла на место установки
■ Поставляется в полностью собранном виде в цельном испол-
нении или отдельными литыми сегментами
■ Простой в эксплуатации контроллер Vitotronic с индикацией тек-
ста и графики

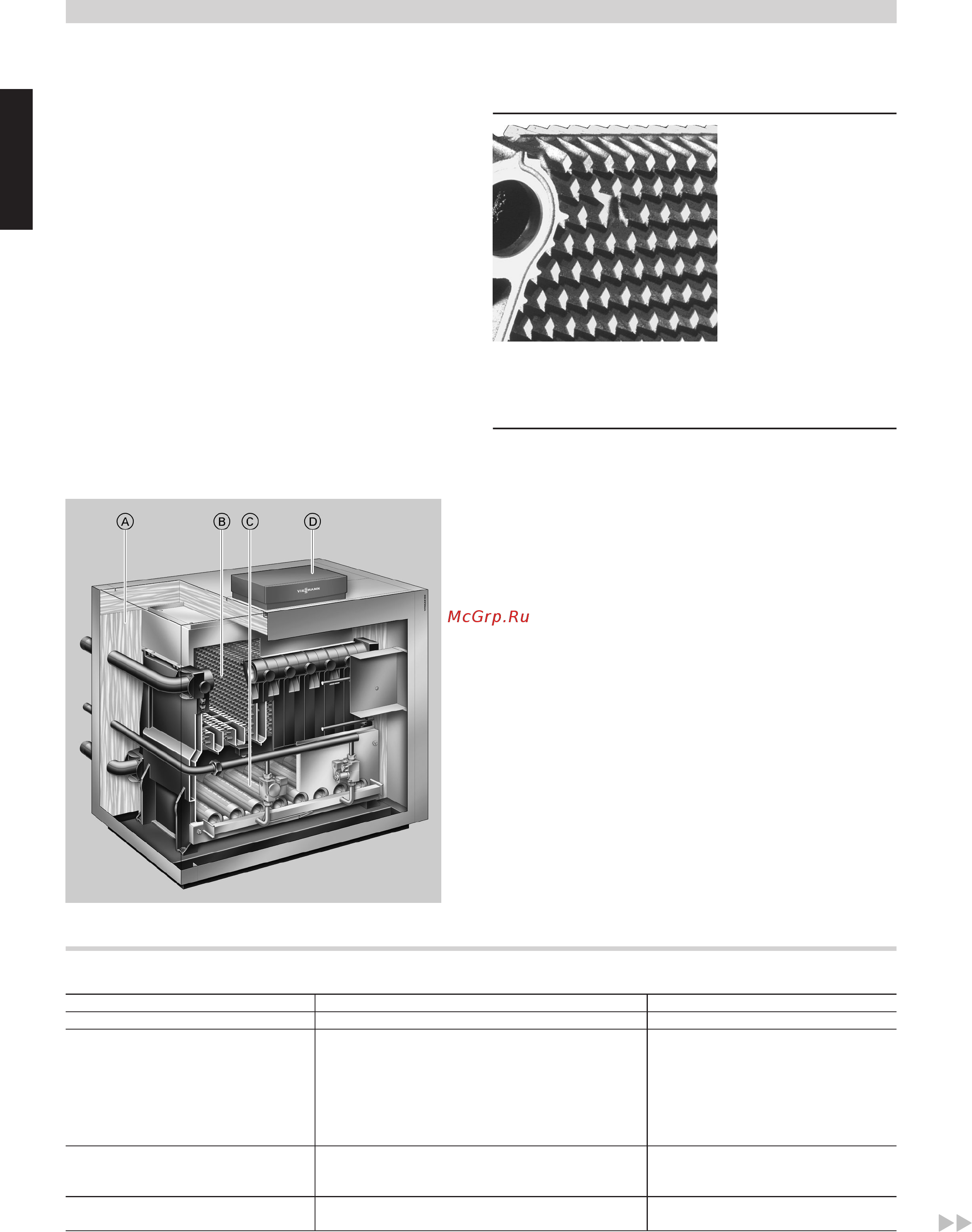

Поверхность нагрева из специального серого чугуна для
высокой эксплуатационной надежности и длительного срока
службы
A
Высокоэффективная теплоизоляция
B
Теплообменные поверхности из специального серого чугуна
C
Стержневая горелка из высококачественной стали, частич-
ного предварительного смешения
D
Контроллер цифрового программного управления котловым
контуром Vitotronic
1.2 Условия эксплуатации
Требования Реализация
1. Объемный расход теплоносителя нет ограничений —
2. Температура обратной магистра-
ли котла
(минимальное значение)
35 °C Монтаж эффективного комплекта по-
вышения температуры обратной маги-
страли (например, посредством 4-хо-
дового смесителя и ограничения мини-
мальной температуры и/или подмеши-
вающего в обратную магистраль насо-
са)
3. Нижний предел температуры кот-
ловой воды (в том числе для за-
щиты от замерзания)
45 °C С помощью контроллера Viessmann
(входит в комплект поставки)
4. Двухступенчатый режим работы
горелки
не возможен
Vitogas 100-F
4
VIESMANN
VITOGAS
1
5829 438 GUS
