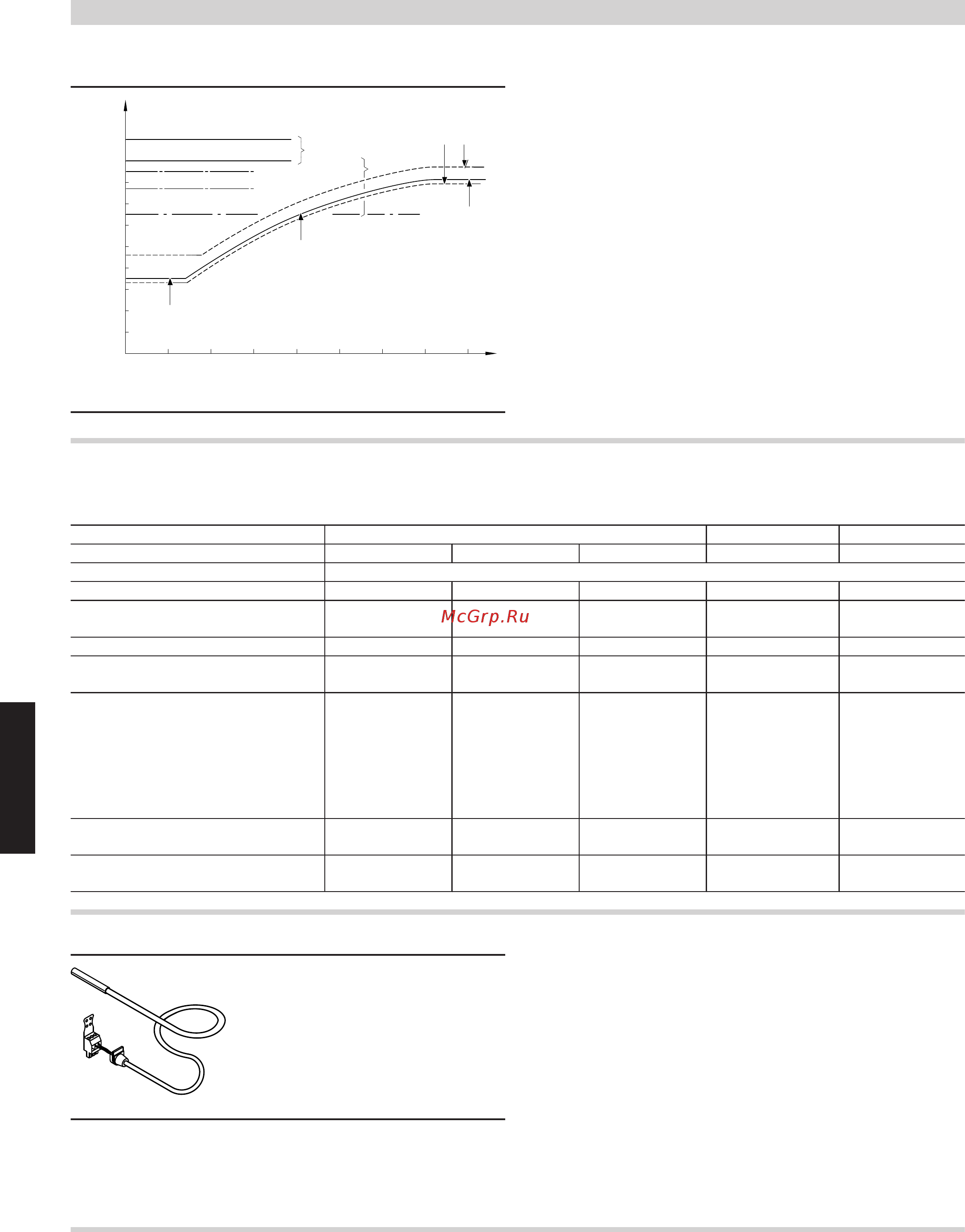

Точки переключения
G
B
A
20
Температура подачи, °C
75
110
100
90
80
70
60
50
40
30
10
Наружная температура, °C
-50+5+10+15+20
C
D
-20-15-10
F
E
A
Возможности настройки защитного ограничителя темпера-
туры в контроллере котлового контура Vitotronic (состояние
при поставке 110 °C)
B
Возможности перенастройки терморегулятора в контроллере
котлового контура Vitotronic
(состояние при поставке Vitotronic 100, тип KC4B и
Vitotronic 200, тип KO2B: 75 °C
состояние при поставке Vitotronic 100, тип GC1B: 95 °C)
C
Минимальная температура котловой воды (45 °C)
D
Точки включения горелки
E
Точки выключения горелки
F
Настроенная кривая отопления
G
Установленная максимальная температура котловой воды
(терморегулятор)
5.2 Компоненты в состоянии при поставке
Соответствие типам контроллеров
Vitotronic 100 200 300-K
Тип GC1B KC3 KC4B KO2B MW1B
Компоненты
Датчик температуры котла x x x
Датчик температуры емкостного во-
донагревателя
x x x
Датчик наружной температуры x x
Накладной датчик температуры (см.
раздел "Принадлежности")
x
Телекоммуникационный модуль LON
(см. раздел "Принадлежности")
Указание
для Vitotronic 100, тип GC1 только в
многокотловых установках
x x
Соединительный кабель LON (см.
раздел "Принадлежности")
x
Оконечное сопротивление (см. раз-
дел "Принадлежности")
x
Датчик температуры котла
Технические данные
Длина кабеля
– Vitotronic 100, тип KC4B и
Vitotronic 200, тип KO2B
1,6 м, готовый к подключе-
нию
– Vitotronic 100, тип GC1B 3,7 м, готовый к подключе-
нию
Степень защиты IP 32 согласно EN 60529,
обеспечить при монтаже
Тип датчика Viessmann NTC 10 кОм, при
25 °C
Допуст. температура окружающей
среды
– в рабочем режиме от 0 до +130 °C
– при хранении и транспортировке от −20 до +70 °C
Датчик температуры емкостного водонагревателя
№ заказа 7438702
Контроллеры
(продолжение)
18
VIESMANN
VITOGAS
5
5829 438 GUS
