Отопительные контуры
Для систем отопления с полимерными трубами мы рекомендуем
использовать диффузионно-непроницаемые трубы, чтобы пред-
отвратить диффузию кислорода через стенки труб.
В системах внутрипольного отопления с проницаемыми для
кислорода полимерными трубами (DIN 4726) следует выполнить
разделение отопительных систем на отдельные контуры.
Для этой цели мы поставляем специальные теплообменники.
Системы внутрипольного отопления и отопительные контуры с
очень большим водонаполнением котлового блока даже при
использовании низкотемпературных и особо низкотемператур-
ных котлов должны быть подключены к водогрейному котлу через
смеситель.
В подающую магистраль контура системы внутрипольного
отопления встроить терморегулятор для ограничения максималь-
ной температуры. Соблюдать требования DIN 18560-2.
Полимерные трубопроводы для радиаторов
Для полимерных трубопроводов отопительных контуров с радиа-
торами мы рекомендуем также использовать термостатный огра-
ничитель максимальной температуры.
Указание по циркуляционным насосам отопительных контуров
Оборудование или характеристики насосов отопительного кон-
тура в отопительных установках с номинальной тепловой мощ-
ностью > 25 кВт должны обеспечивать автоматическое согласо-
вание электрической потребляемой мощности посредством не
менее трех ступеней с требующейся в данном режиме подачи,
если это не противоречит требованиям техники безопасности
водогрейного котла.
3.6 Предохранительные устройства
Предохранительные устройства согласно EN 12828
Стандарт EN 12828 распространяется на проектирование систем
водяного отопления с температурой срабатывания защитного
ограничителя температуры максимум 110 °C.
Стандарт содержит требования по технике безопасности для теп-
логенераторов и установок для производства тепла.

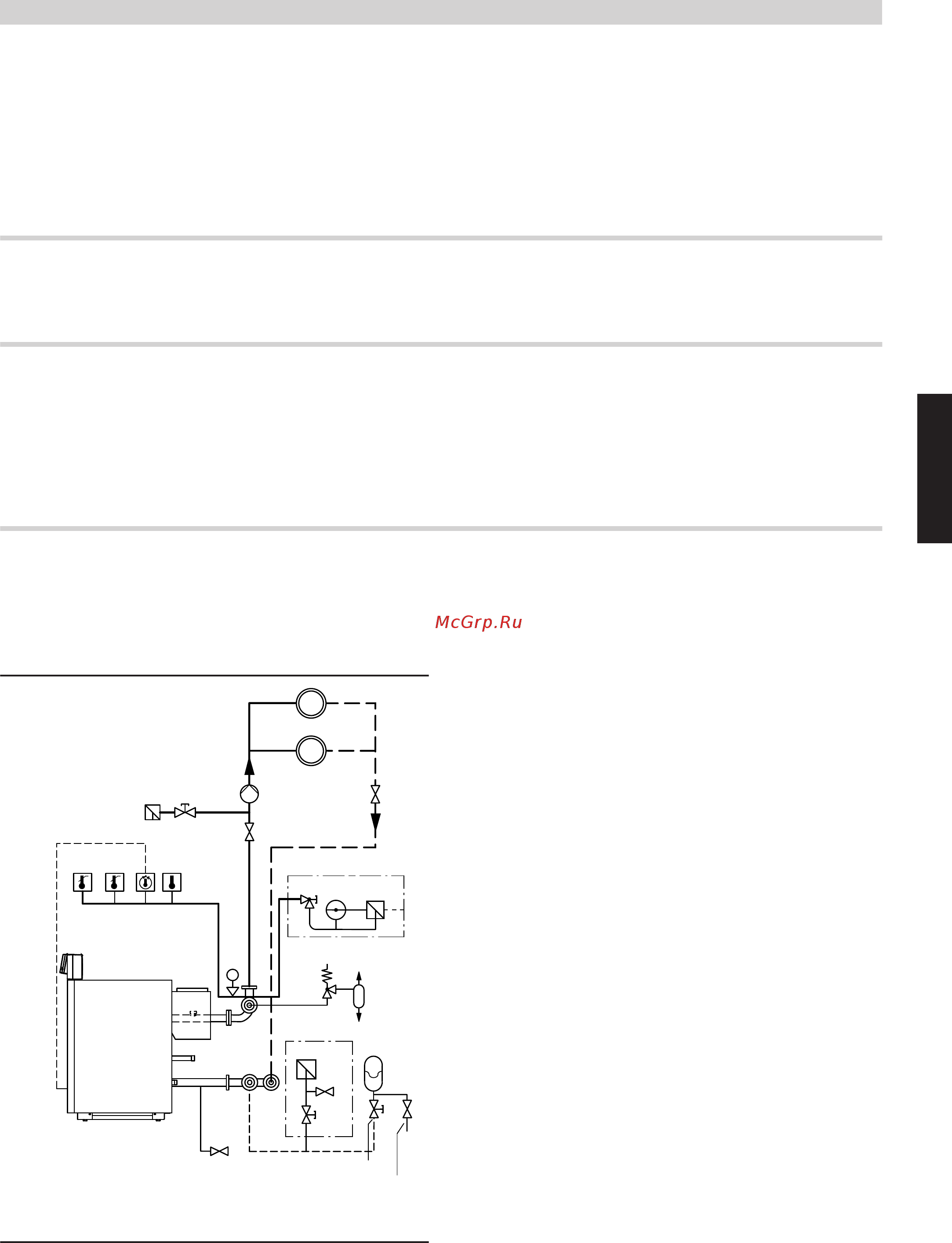

1
2
THTRSTB
WB
Е
SL
SDB2
Е
AV2
AV2
AV1
ADG
SIV
EST
SDB1MAAV2
AV1
HKP
HV
HR
AV1
HK
HK
SDB2
STB
1
Комплект поставки устройства ограничения максимального
давления фирмы Viessmann
2
Комплект поставки устройства ограничения минимального
давления фирмы Viessmann
HK Отопительный контур
HKP Насос отопительного контура
HR Обратная магистраль отопительного контура
HV Подающая магистраль отопительного контура
Необходимые предохранительные устройства
ADG Закрытый расширительный бак
AV1 Запорный вентиль
AV2 Запорный вентиль (с защитой от случайного запирания,
например, колпачковый клапан)
E Патрубок опорожнения
EST Сепаратор паровой/жидкой фазы
MA Индикатор давления
SDB1 Защитный ограничитель макс. давления
SDB2 Защитный ограничитель мин. давления
SIV Предохранительный клапан
SL Защитный трубопровод к расширительному баку
STB Защитный ограничитель температуры
TH Термометр
TR Терморегулятор
WB Ограничитель уровня воды
Указания по проектированию
(продолжение)
VITOGAS
VIESMANN
9
5829 438 GUS
