Viessmann Vitogas 100-F [22/56] Состояние при поставке
![Viessmann Vitogas 100-F [22/56] Состояние при поставке](/views2/1474457/page22/bg16.png)
Наименьший период между циклами: 10 минут
Резерв времени работы: 14 дней
Настройка режимов работы
Во всех режимах работы предусмотрен контроль защиты от
замерзания (см. "Функция защиты от замерзания") отопительной
установки.
Могут быть настроены следующие режимы работы:
■ Отопление и ГВС
■ Только ГВС
■ Дежурный режим
Внешнее переключение режима работы раздельно для отопи-
тельных контуров в сочетании с модулем расширения EA1 (при-
надлежность).
Летний режим
("Только ГВС")
Горелка включается только в том случае, если необходим нагрев
емкостного водонагревателя (включается и выключается регуля-
тором температуры емкостного водонагревателя).
Поддерживается минимальная температура котловой воды,
необходимая для соответствующего водогрейного котла.
Функция защиты от замерзания
■ Функция защиты от замерзания включается, если наружная
температура опускается ниже +1 °C.
В режиме защиты от замерзания включаются насосы отопи-
тельных контуров, и температура котловой воды поддержи-
вается на уровне заданного значения для режима пониженной
тепловой нагрузки. Минимум на нижнем пределе температуры,
равном 20 °C. При использовании котлов с ограничением мини-
мальной температуры поддерживается установленная темпе-
ратура.
■ Функция защиты от замерзания выключается при превышении
значения наружной температуры +3 °C, т.е. насос греющего
контура и горелка выключаются.

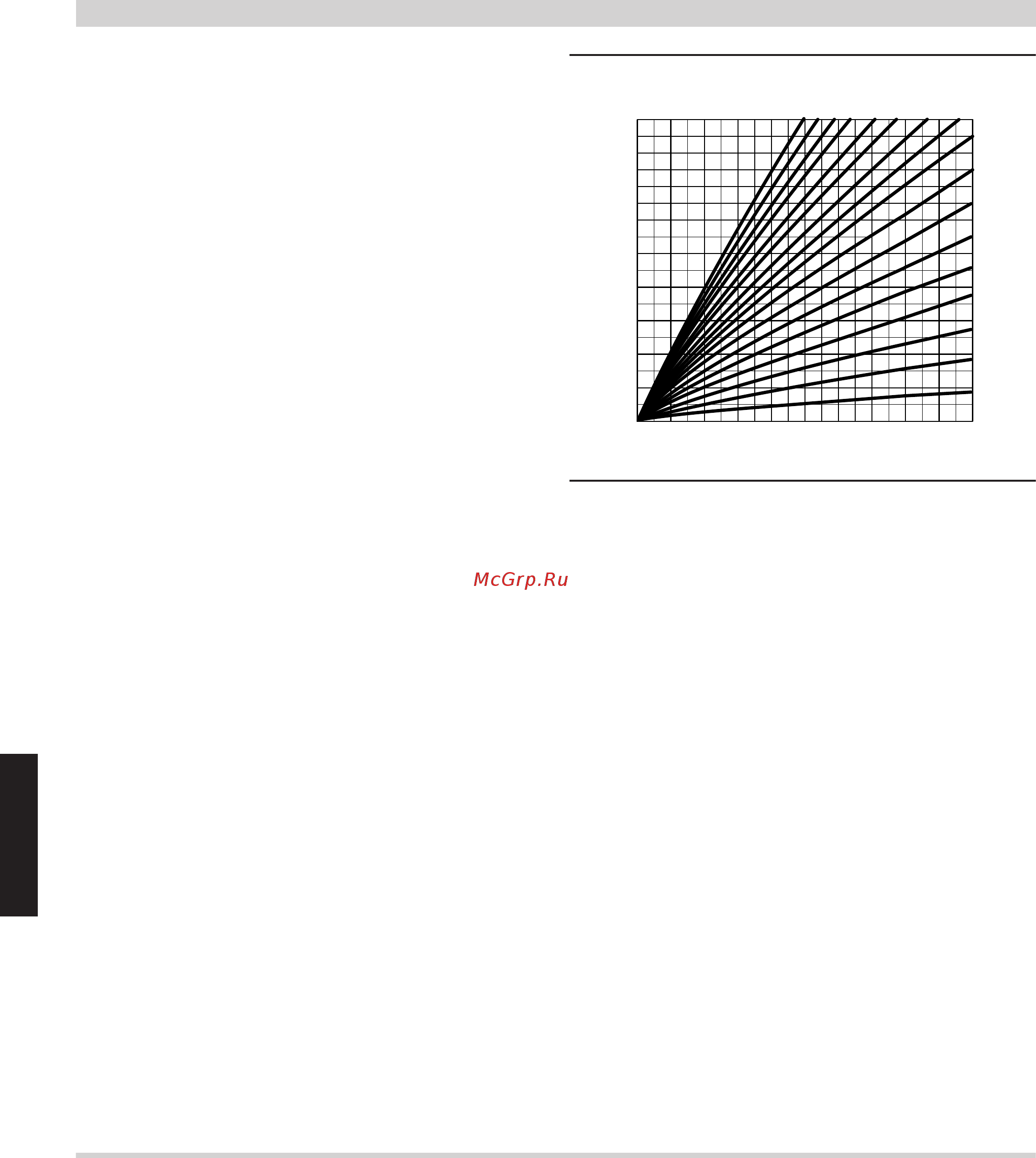

Настройка кривых отопления (наклон и уровень)
Контроллер Vitotronic в режиме погодозависимой теплогенерации
регулирует температуру котловой воды (= температуру подачи
греющего контура без смесителя) и температуру подающей маги-
страли отопительных контуров со смесителем. При этом темпе-
ратура котловой воды автоматически регулируется в диапазоне
0 - 40 K выше требуемого в данный момент максимального задан-
ного значения температуры подающей магистрали (в состоянии
при поставке 8 K).
Температура подающей магистрали, необходимая для достиже-
ния определенной температуры помещения, зависит от отопи-
тельной установки и от теплоизоляции отапливаемого здания.
С помощью настройки кривых отопления температура котловой
воды и температура подающей магистрали приводятся в соот-
ветствие с данными условиями.
Верхний предел температуры котловой воды ограничен термо-
регулятором и электронным ограничителем максимальной тем-
пературы.
0,2
Наружная температура, °C
Темп. котловой воды или
или температура подачи, °C
Наклон
2,4
2,6
2,8
3,0
3,2
3,4
90
80
70
60
50
40
30
0 -5 -10 -15 -20510
2,0
2,2
0,4
0,6
0,8
1,0
1,2
1,4
-30-25
100
110
1,6
1,8
1520
Технические данные
Номинальное напряжение 230 В~
Номинальная частота 50 Гц
Номинальный ток 6 A~
Потребляемая мощность 5 Вт
Класс защиты I
Вид защиты IP 20 D согласно EN
60529
обеспечить при монта-
же
Принцип действия Тип 1B согласно
EN 60 730-1
Доп. темп-ра окружающей среды
– эксплуатация от 0 до +40 °C
Использование в жи-
лых помещениях и ко-
тельных (при нор-
мальных условиях ок-
ружающей среды)
– хранение и транспортировка от −20 до +65 °C
Номинальная нагрузочная способность
релейных выходов
sÖ
насос отоп. контура
4(2) A, 230 В~
sA
насос загрузки емкостного водона-
гревателя 4(2) A, 230 В~
sK
циркуляционный насос ГВС
4(2) A, 230 В~
fA
горелка
4(2) A, 230 В~
Только с дополнительным модулем (для водогрейных котлов
фирмы Viessmann входит в комплект поставки):
lÖ
горелка, 2-ступенчатая 1(0,5) A, 230 В~
lÖ
модулируемая горелка 0,1 (0,05) A, 230 В~
Итого макс. 6 A, 230 В~
Состояние при поставке
■ Контроллер со встроенной панелью управления
■ Датчик наружной температуры
■ Датчик температуры котла
■ Датчик температуры емкостного водонагревателя
■ Пакет с технической документацией
Отопительная установка с емкостным водонагревателем
Для регулирования температуры емкостного водонагревателя
необходимо отдельно заказать циркуляционный насос с обрат-
ным клапаном.
Отопительная установка с отопительным контуром со сме-
сителем
Для греющего контура со смесителем необходим комплект при-
вода смесителя (принадлежность).
Информационный обмен
Для обеспечения информационного обмена с другими контрол-
лерами необходим телекоммуникационный модуль LON (принад-
лежность).
Контроллеры
(продолжение)
22
VIESMANN
VITOGAS
5
5829 438 GUS
