Требования Реализация
5. Режим пониженной теплогенера-
ции
Однокотловые установки и ведущие котлы много-
котловых установок
– Работа с минимальной температурой котловой
воды
– Ведомые котлы многокотловых установок отклю-
чаются
С помощью контроллера Viessmann
(входит в комплект поставки котла)
6. Снижение температуры на выход-
ные дни
Аналогично режиму пониженной тепловой нагрузки Аналогично режиму пониженной тепло-
вой нагрузки
Указание
Требования к качеству воды см. на стр. 11.
Принадлежности для монтажа

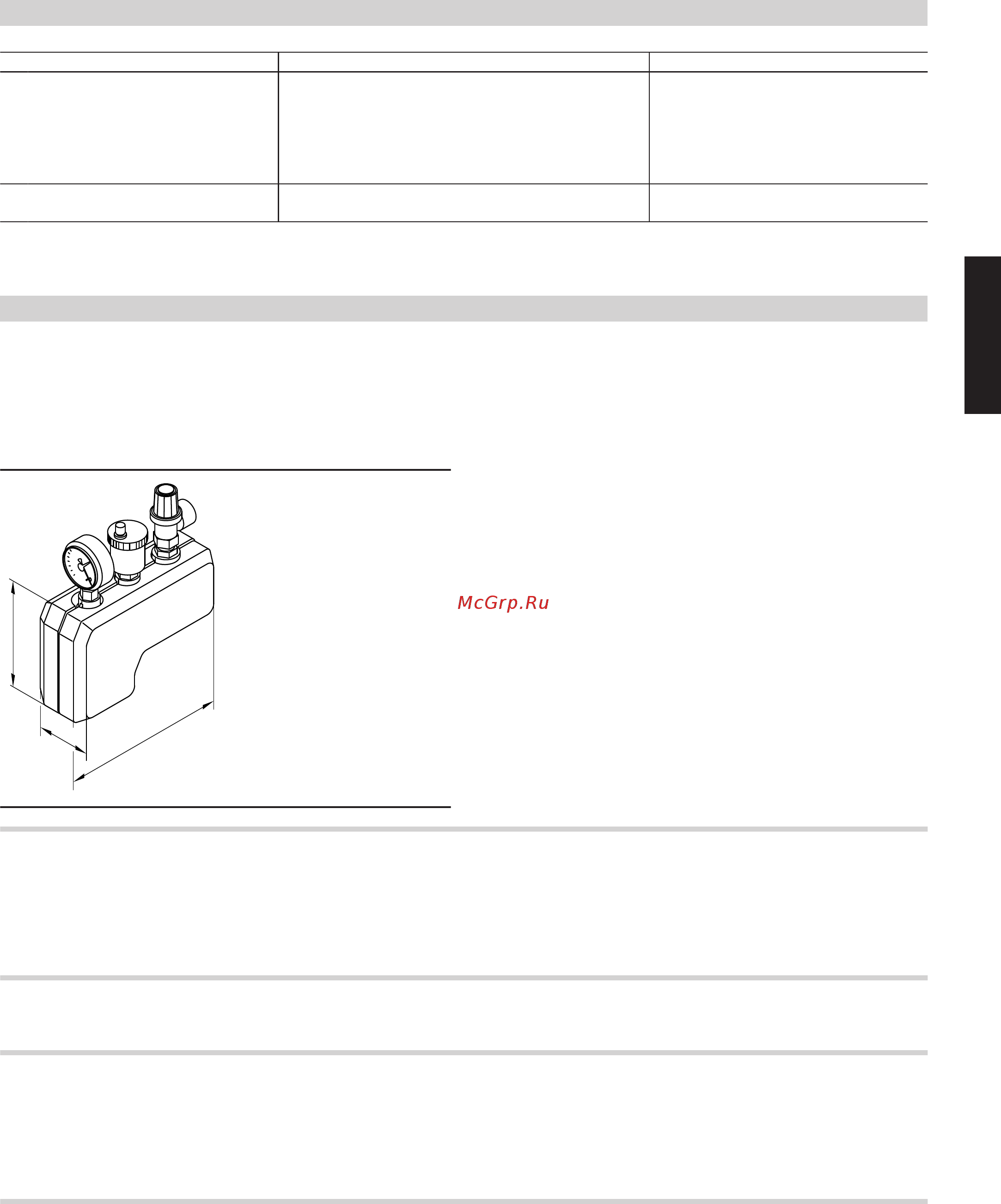

Группа безопасности
■ с блоком предохранительных устройств
■ с теплоизоляцией
№ заказа 7143 780 для 72 - 96 кВт
№ заказа 7143 782 от 108 кВт
232
80
144
■ предохранительный клапан R ½ или R ¾ (давление срабатыва-
ния 3 бар (0,3 МПа))
■ манометр
■ автоматический удалитель воздуха с автоматическим запор-
ным устройством
■ с теплоизоляцией
Ограничитель уровня воды
№ заказа 9529 050 ■ Используется в качестве устройства контроля заполненности
котлового блока водой
■ Для монтажа в подающую магистраль отопительного контура
котла вне водогрейного котла
■ TÜV-HWB 02-232
Терморегулятор
Для ограничения минимальной температуры № заказа Z001 886
Заслонка дымохода с электроприводом
Для установки за стабилизатором тяги.
Монтаж рекомендуется для двух и трехкотловых установок (1 шт.
на каждый водогрейный котел).
■ № заказа 9586 973 для 72 кВт
■ № заказа 9586 974 для 84 кВт
■ № заказа 9542 627 для 96 - 108 кВт
■ № заказа 9586 975 от 120 кВт
Датчик контроля опрокидывания тяги
Имеется в комплекте поставки водогрейного котла.
Датчик для установки в стабилизатор тяги со штекером CN2 для
газового топочного автомата.
Если уходящие газы поступают в помещение для установки, дат-
чик контроля опрокидывания тяги выключает горелку.
Vitogas 100-F
(продолжение)
VITOGAS
VIESMANN
5
5829 438 GUS
