Глава 1 ВведениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
1-6

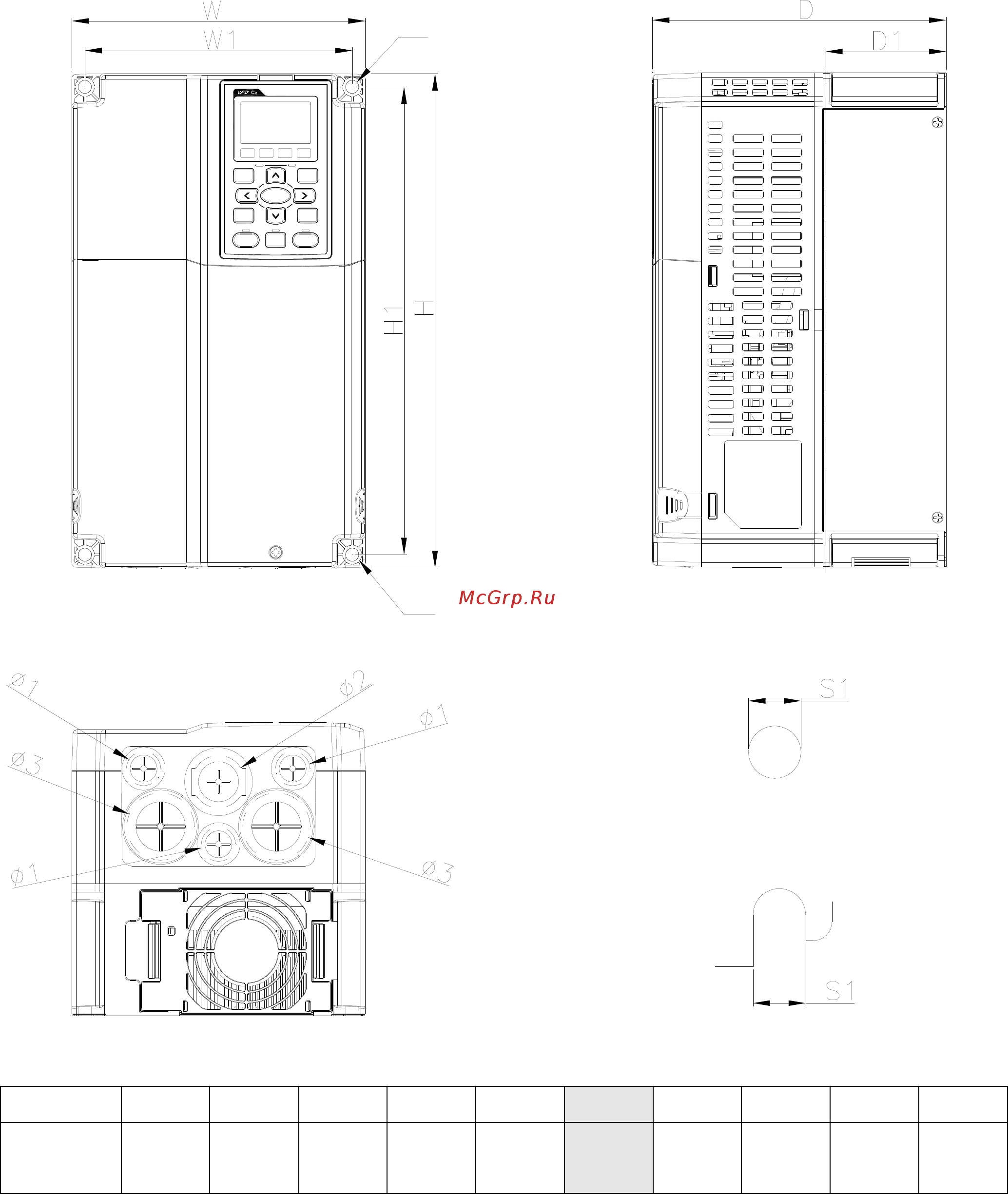

Типоразмер B
VFD055CH23A-21,VFD075CH23A-21,VFD110CH23A-21,
VFD075CH43A-21,VFD110CH43A-21, VFD150CH43A-21,
VFD075CH4EA-21,VFD110CH4EA-21,VFD150CH4EA-21,
Ед: мм [дюйм]
Типоразмер
W H D W1 H1
D1* S1 Φ1 Φ2 Φ3
B1
190.0
[7.48]
320.0
[12.60]
190.0
[7.48]
173.0
[6.81]
303.0
[11.93]
77.9
[3.07]
8.5
[0.33]
22.2
[0.87]
34.0
[1.34]
28.0
[1.10]
D1*: Фланцевый монтаж
Detail A (Mounting Hole)
Detail B (Mounting Hole)
See Detail A
See Detail B
