Глава 3 РаспаковкаVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
3-12
Рис. 2

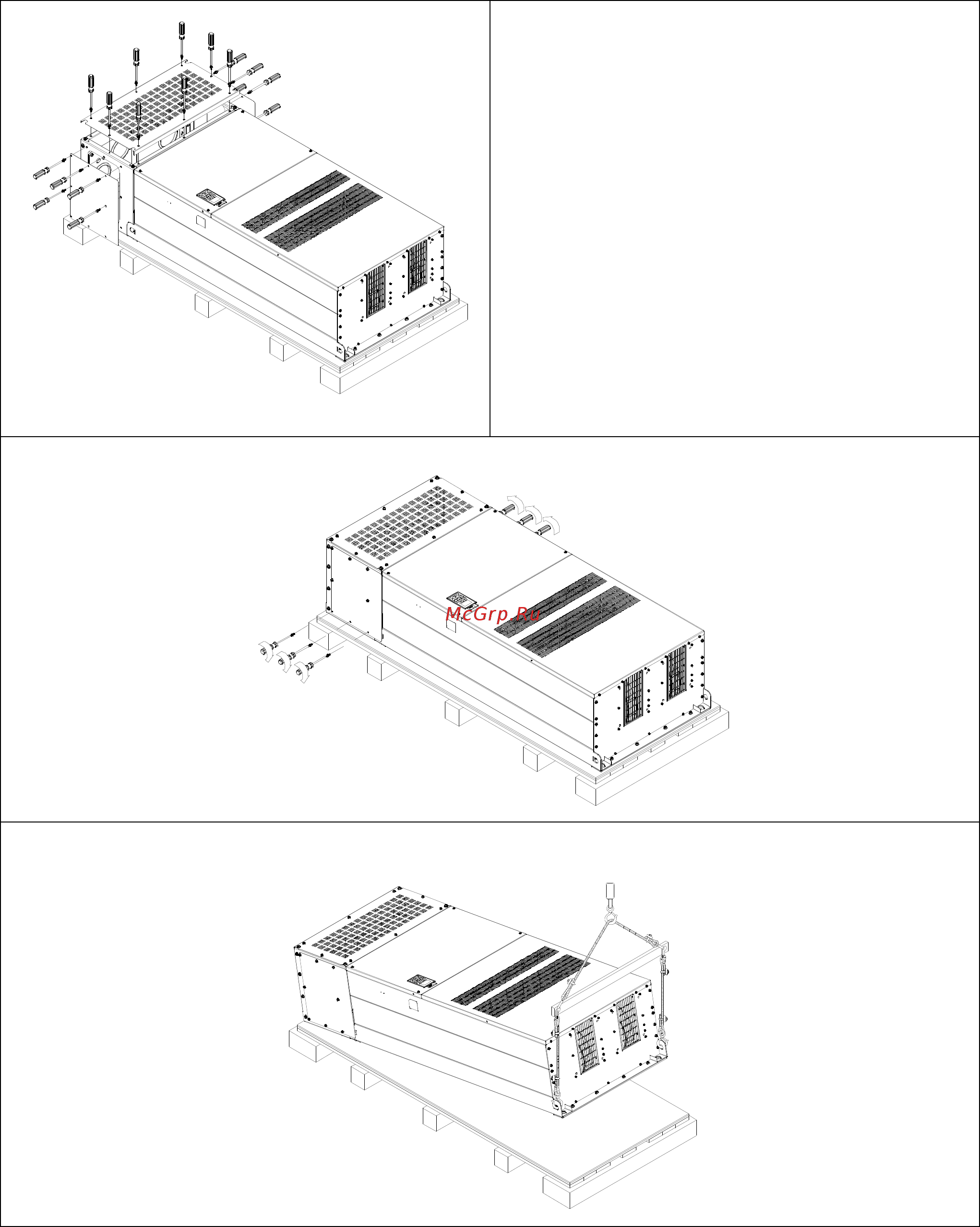

Установите и закрутите 6 винтов M6, снятых на предыдущем шаге, обратно (см. рис.)
Снимите преобразователь с паллеты, закрепившись за специальные отверстия. После этого он
готов к монтажу.
.
Типоразмер H Крепление преобразователя
(VFDXXXXCHXXA-00)
Винт: M12*6
Момент затяжки: 340-420 кг*см [295.1-364.6 фунт*дюйм]
