Глава 1 ВведениеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
1-7

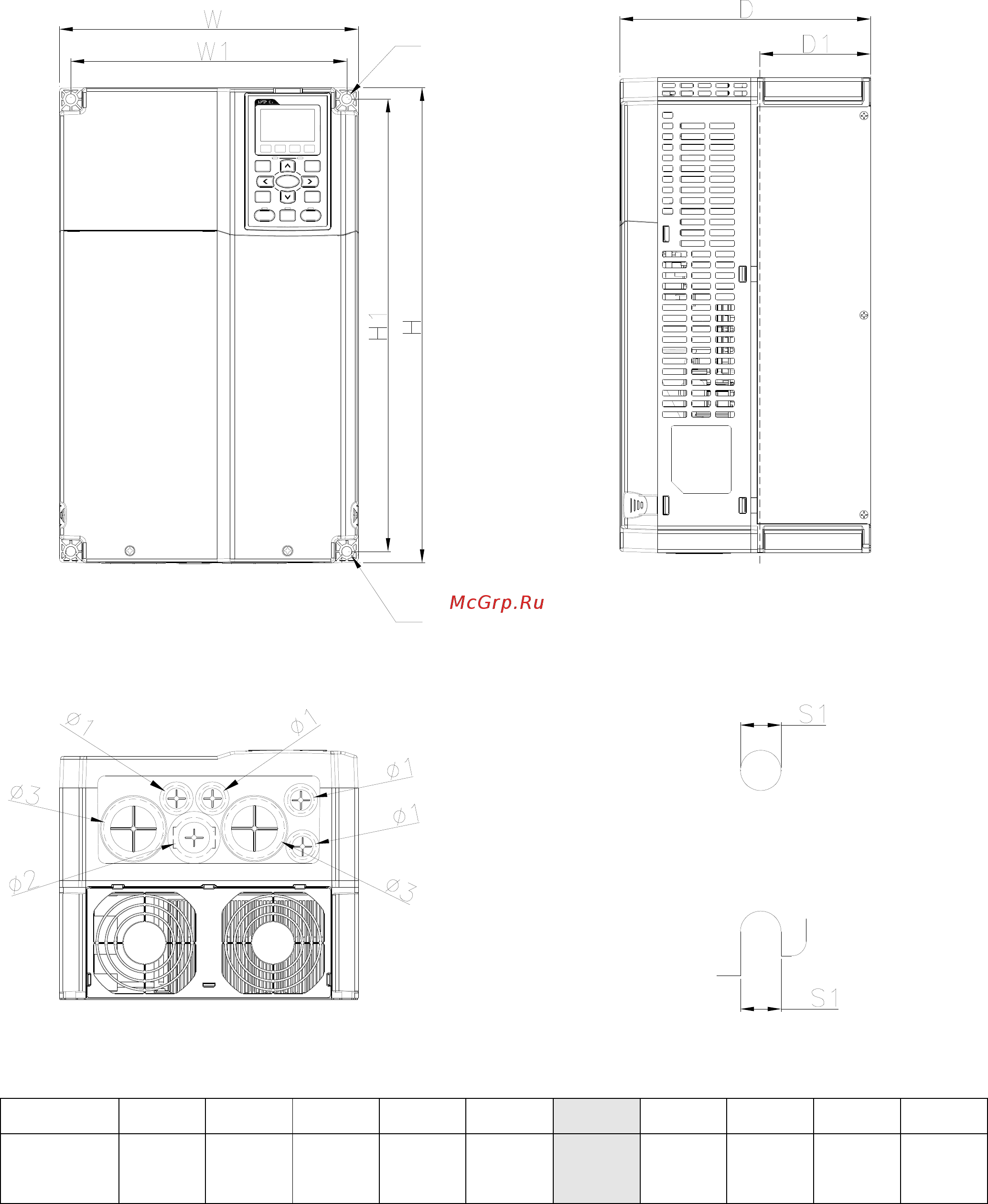

Типоразмер C
VFD150CH23A-21,VFD185CH23A-21
VFD185CH43A-21, VFD220CH43A-21,VFD300CH43A-21
VFD185CH4EA-21,VFD220CH4EA-21,VFD300CH4EA-21
Ед: мм [дюйм]
Типоразмер
W H D W1 H1
D1* S1 Φ1 Φ2 Φ3
C1
250.0
[9.84]
400.0
[15.75]
210.0
[8.27]
231.0
[9.09]
381.0
[15.00]
92.9
[3.66]
8.5
[0.33]
22.2
[0.87]
34.0
[1.34]
50.0
[1.97]
D1*: Фланцевый монтаж
Detail A (Mounting Hole)
Detail B (Mounting Hole)
See Detail A
See Detail B
