Глава 8 Дополнительные платы VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
8-22
Коммуникационные параметры для подключения VFD-CH2000 к сети Ethernet
Для подключения VFD-CH2000 к сети Ethernet настройте коммуникационные параметры,
приведенные в таблице ниже. После настройки данных параметров мастер сети сможет
"общаться" с VFD-CH2000 и считывать/записывать частоту и управляющие команды.
Параметр
Функция
Значение
Описание
00-20
Задание источника
команд задания
8
Команды задания частоты подаются
через коммуникационную карту
00-21
Задание источника
команд управления
5
Команды управления подаются через
коммуникационную карту.
09-30
Метод декодирования
связи
0 Метод декодирования для ПЧ Delta
09-75
Задание IP адреса 0 Статический IP(0) / Динамический IP(1)
09-76
IP адрес -1 192 IP адрес 192.168.1.5
09-77
IP адрес -2 168 IP адрес 192.168.1.5
09-78
IP адрес -3 1 IP адрес 192.168.1.5
09-79
IP адрес -4 5 IP адрес 192.168.1.5
09-80
Маска подсети -1 255 Маска подсети 255.255.255.0
09-81
Маска подсети -2 255 Маска подсети 255.255.255.0
09-82
Маска подсети -3 255 Маска подсети 255.255.255.0
09-83
Маска подсети -4 0 Маска подсети 255.255.255.0
09-84
Основной шлюз -1 192 Основной шлюз 192.168.1.1
09-85
Основной шлюз -2 168 Основной шлюз 192.168.1.1
09-86
Основной шлюз -3 1 Основной шлюз 192.168.1.1
09-87
Основной шлюз -4 1 Основной шлюз 192.168.1.1

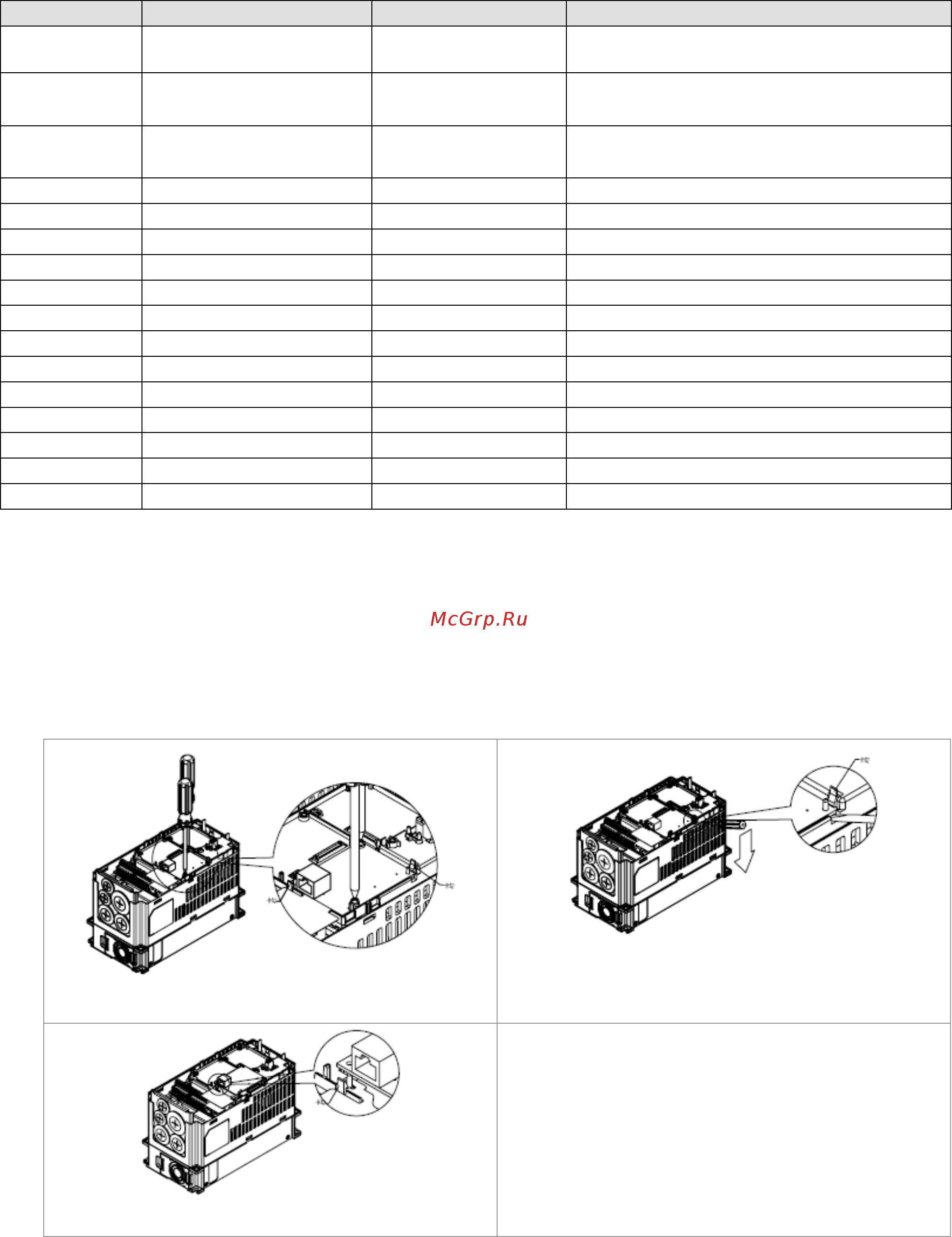

Удаление CMC-MOD01 из VFD-CH2000
1. Выключите питание VFD-CH2000.
2. Выкрутите два винта (см. Рис. 6).
3. Освободите защелку, вставьте шлицевую отвертку в паз и извлеките плату из защелки (см.
Рис. 7).
4. Освободите другую защелку и извлеките плату (см. Рис. 8).
[Рис. 6]
[Рис. 7]
[Рис. 8]
