Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-29
Типоразмер C
Для моделей:
С одним вентилятором: VFD185CH43A/4EA; VFD220CH43A/4EA; VFD300CH43A
С двумя вентиляторами: VFD150CH23A; VFD185CH23A; VFD220CH23A; VFD300CH43EA

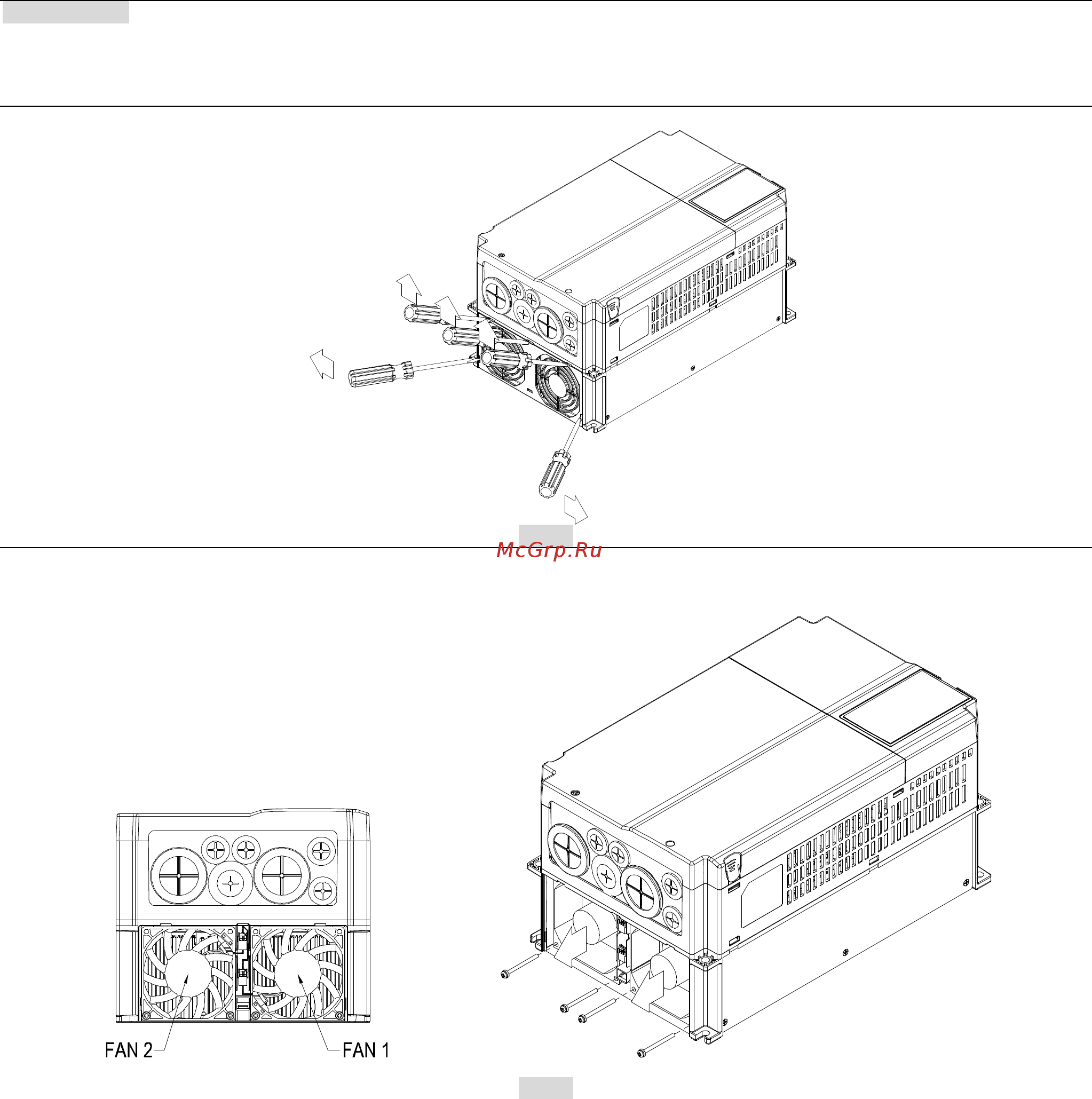

Шаг 1. С помощью отвертки с плоским жалом удалите крышку (см. рис. 1)
Рис. 1
Шаг 2. Отключите питание вентиляторов, выкрутите винты и вытащите вентиляторы. Маркировочная табличка
вентилятора должна быть направлена внутрь ПЧ. Момент затяжки винтов 10~12кг-см (8.7~10.4in-lbf)
Рис. 2
