Глава 10 Пульты управления VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК » (495) 661-24-41 www.stoikltd.ru
10-2

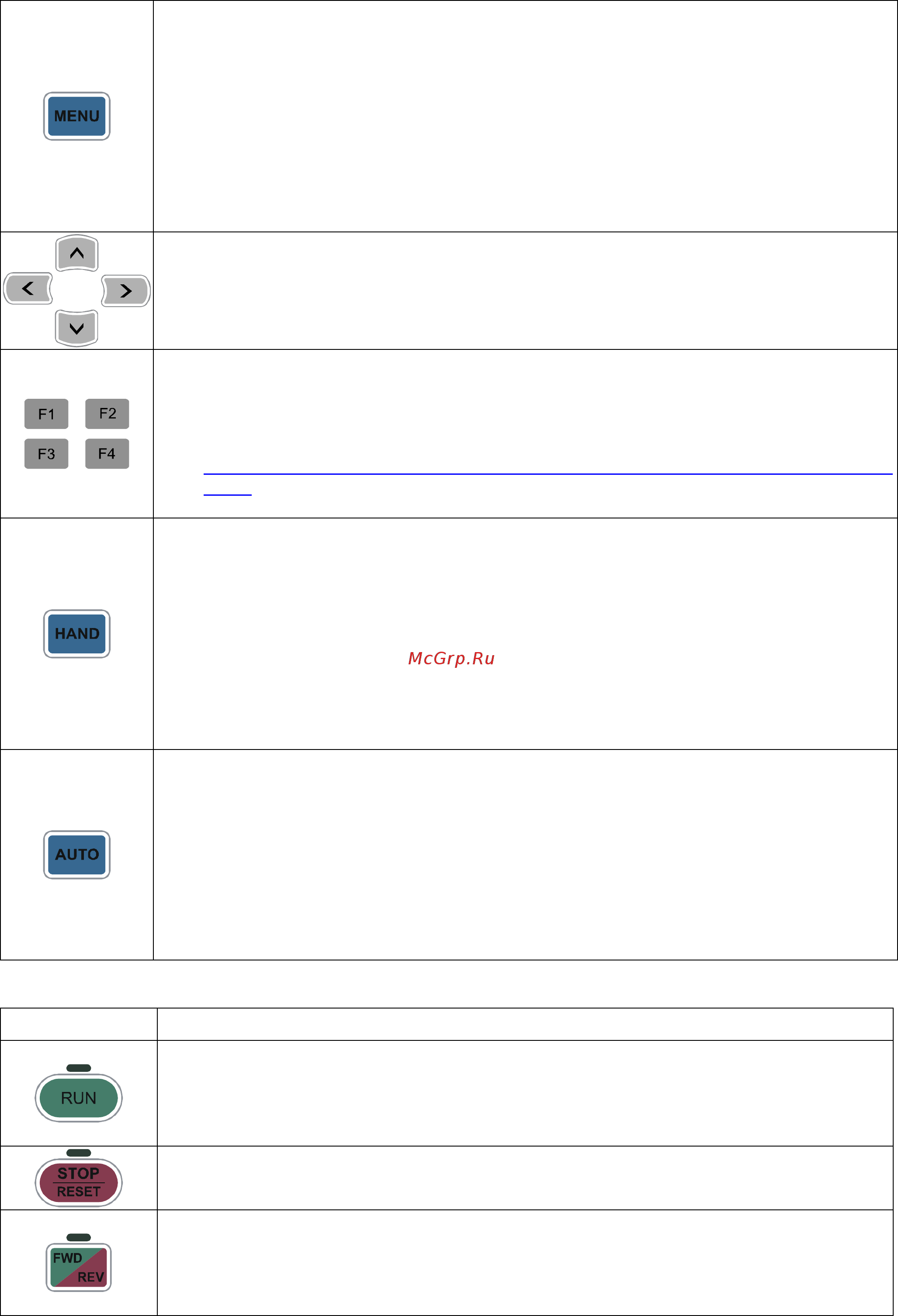

Нажмите кнопку MENU для возврата в главное меню.
Пункты меню:
KPC-CE01 не поддерживает функции 5 ~13.
1. Параметры
2. Копирование
параметров
3. Блокировка
клавиатуры
4. Функции ПЛК
5. Копирование ПЛК
6. Записи об авариях
7. Быстрая настройка
8. Дисплей
9. Дата
10. Язык
11. Заставка
12. Гл. страница
13. Подключ. к ПК
Кнопки навигации: Влево/Вправо/Вверх/Вниз
1. В числовых меню могут использоваться для перемещения курсора и изменения
числовых значений.
2. В текстовых меню могут использоваться для перемещения выбранных пунктов.
Функциональные кнопки
1. Кнопки имеют заводские функции и могут быть перепрограммированы. Заводская
настройка: F1 - команда JOG .
2. Остальные кнопки могут не иметь заводских настроек и должны быть
запрограммированы в программе TPEditor. TPEditor V1.03 доступна на сайте:
http://www.delta.com.tw/product/em/download/download_main.asp?act=3&pid=3&cid=3&
tpid=3
3. Инструкцию по установке TPEditor см. на стр. 10-16 этой главы
Кнопка включения режима HAND
1. Данная команда активирует настройки источника задания частоты и команд
управления приводом, установленных для режима HAND. Настройки по умолчанию
для обоих параметров - пульт управления.
2. Переключение на режим HAND и применение соответствующих настроек источника
команд управления и задания частоты происходит только из режима СТОП. Если
кнопку HAND нажать во время работы
привода, то преобразователь частоты
сначала перейдет в режим СТОП с выдачей предупреждения AHSP, а затем
переключится на режим HAND.
3. При успешном переходе в режим HAND: включится светодиод “H/A” пульта
KPC-CE01, а на экране KPC-CC01 появится надпись HAND (вместо AUTO).
1. Данная команда активирует настройки источника задания частоты и команд
управления приводом, установленных для режима AUTO. Настройки по умолчанию -
внешние терминалы (сигнал 4-20мA).
2. Переключение на режим AUTO и применение соответствующих настроек источника
команд управления и задания частоты происходит только из режима СТОП. Если
кнопку AUTO нажать во время работы привода, то преобразователь частоты
сначала
перейдет в режим СТОП с выдачей предупреждения AHSP, а затем переключится на
режим AUTO.
3. При успешном переходе в режим AUTO: выключится светодиод “H/A” пульта
KPC-CE01, а на экране KPC-CC01 появится надпись AUTO (вместо HAND).
Описание светодиодов
Светодиод Описание
Горит постоянно: ПЧ находится в режиме работа, вкл. состояние торможения пост. током,
нулевую скорость, ожидания, перезапуск после аварии, поиск скорости.
Мигает: ПЧ находится в состоянии замедления после команды СТОП или в состоянии
ПАУЗА.
Выкл.: ПЧ в состоянии СТОП
Горит постоянно: ПЧ находится в состоянии СТОП.
Мигает: ПЧ в состоянии ожидания.
Выкл.: ПЧ не выполняет команду СТОП.
Индикация направления вращения (зеленый светодиод: прямое вращение, красный:
обратное)
Горит постоянно: прямое вращение привода.
Мигает: привод в состоянии изменения направления вращения.
Выкл.: обратное вращение привода.
