Подготовка
Электрическая схема агрегата расположена на крышке наружного блока кондиционера.
Материалы заказчика
На входе в наружный блок следует установить автоматический выключатель.
Размеры внутреннего и наружного блоков
Наружный блок Внутренний блок
Размеры внутреннего блока, мм W H D
600 1900 360
Размеры наружного блока, мм W H D A B C
960 1152 394 650 155 420
Выбор места для монтажа
Не устанавливайте устройства пожарной сигнализации вблизи
воздуховыпускных решеток внутреннего и наружного блоков.
Внутренний блок
Место установки внутреннего блока должно обеспечивать
• Равномерное распределение обработанного воздуха
по помещению
• Надежное, устойчивое положение блока на полу, достаточно
прочном, чтобы выдержать вес блока.
• Наименьшую длину трубопроводов холодильного контура и шланга
для отвода конденсата
• Свободное пространство вокруг блока, достаточное для его
технического обслуживания и беспрепятственной циркуляции воздуха.
Не устанавливайте внутренний блок в следующих местах.
• В зонах возможного скопления легко воспламеняемых газов
• В местах притока наружного воздуха в помещение (это может
вызвать конденсацию влаги и выпадение капель конденсата)
• В местах с высоким содержанием пара или масла в воздухе
• В местах, где агрегат может быть забрызган или залит водой
• В проходах и местах активного перемещения людей.
19
Регулирование направления воздушного потока
18
Регулирование направления воздушного потока
Приложение. Монтаж кондиционераТехнические характеристики

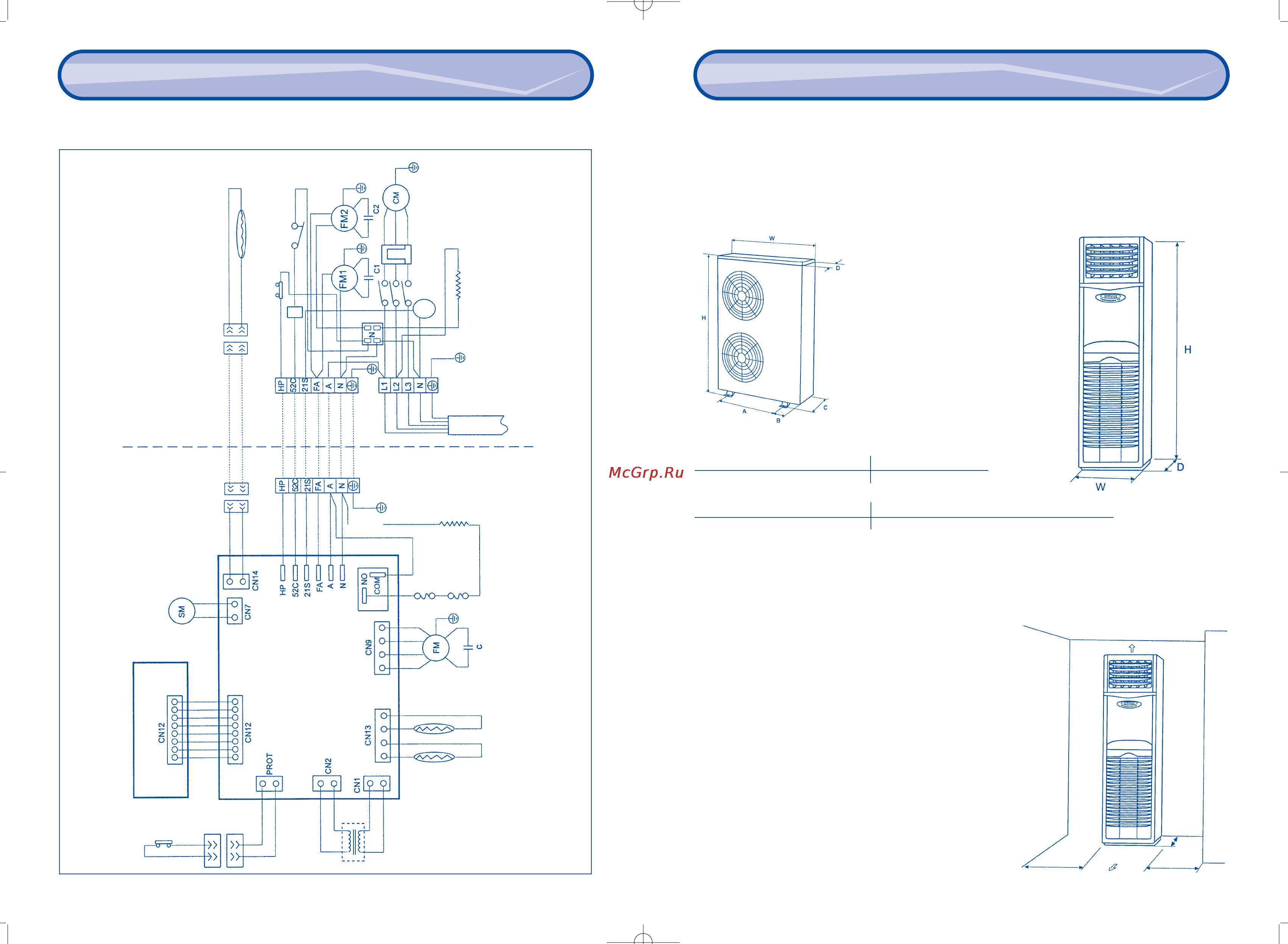

4. ЭЛЕКТРИЧЕСКАЯ СХЕМА
Белый
Устройство защиты
от перегрева
Плата управления и индикации
Разъем Разъем
Плата контроллера внутреннего блока
Трансформатор
Датчик
Датчик
Датчик
Реле электронагревателя
Плавкий
предохранитель
Электронагреватель
Реле высокого давления
Контактор
Термореле
Контактор
Реле температуры
4-ходовой клапан
Подогреватель картера
Кабель
электропитания
Жел.-зел.
Жел.-зел.
Жел.-зел.
Жел.-зел.
Коричн.
Коричн.
Коричн.
Коричн.
Синий
Синий
Черн.
Черн.
Черн.
Красн.
ВНУТРЕННИЙ БЛОК.
НАРУЖНЫЙ БЛОК.
Свободное пространство.
Для удобства монтажа и технического
обслуживания оставьте вокруг блока
свободное пространство в соответст-
вии с рисунком внизу (мм).
сверху не менее 200
не менее 100
спереди не менее 1000
не менее 100
не мен. 50
