Описание кондиционера. Пульт ДУ
2.4.3 Кнопки пульта ДУ и их функции
ON/OFF (ВКЛ/ОТКЛ)
Кнопка включения/отключения кондиционера. При включении кондиционера на дисплее пульта ДУ ото-
бражаются предыдущие настройки. При замене элементов питания настройки не сохраняются.
Примечание. При отключении кондиционера настройки ночного режима не сохраняются.
SLEEP (НОЧНОЙ РЕЖИМ)
Кнопка включения/отключения ночного режима. При включении ночного режима на дисплее отобража-
ется значок . В этом режиме микропроцессор автоматически изменяет значение заданной темпера-
туры воздуха в помещении в соответствии с заданной программой.
TEMP + -
При нажатии кнопки заданное значение температуры увеличивается на 1
о
С. При нажатии кнопки
заданное значение температуры уменьшается на 1
о
С.
MODE (РЕЖИМ)
Кнопка выбора режима работы кондиционера. Нажимая кнопку, выберите режим в следующей последо-
вательности:
- автоматический,
- охлаждение,
- осушение,
- вентиляция,
- обогрев.
FAN SPEED (СКОРОСТЬ ВРАЩЕНИЯ ВЕНТИЛЯТОРА)
Кнопка выбора скорости вращения вентилятора. Нажимая кнопку, выберите скорость в следующей по-
следовательности:
- автоматический выбор скорости,
- высокая,
- низкая.
SWING (ПОКАЧИВАНИЕ ЖАЛЮЗИ)
Кнопка выбора направления потока воздуха. Нажимая кнопку, выберите режим покачивания жалюзи или
установите их в фиксированном положении. В режиме покачивания на дисплее высвечивается значок .
SELECT (ВЫБОР)
Кнопка выбора режима настройки таймера или настройки часов.
SET/CANCEL (ВВОД/ОТМЕНА)
Кнопки ввода и отмены настроек таймера или часов.
TIME +
При нажатии кнопки в режиме настройки часов значение текущего времени увеличивается на 1 минуту.
При нажатии кнопки в режиме настройки таймера значение времени включения/отключения кондицио-
нера по таймеру увеличивается на 10 минут.
TIME -
При нажатии кнопки в режиме настройки часов значение текущего времени уменьшается на 1 минуту.
При нажатии кнопки в режиме настройки таймера значение времени включения/отключения кондицио-
нера по таймеру уменьшается на 10 минут.
2.4.4 Крышка отсека элементов питания
• Для доступа к описанным выше кнопкам управления откройте наполовину крышку отсека элементов
питания.
• Для замены элементов питания снимите крышку отсека элементов питания.
6
Описание кондиционера. Пульт ДУ
2.4. Пульт дистанционного управления
2.4.1 Передача управляющего сигнала
Направляйте пульт ДУ на приемник сигналов, расположенный на панели управления и индикации
кондиционера. Не загораживайте приемник посторонними предметами.

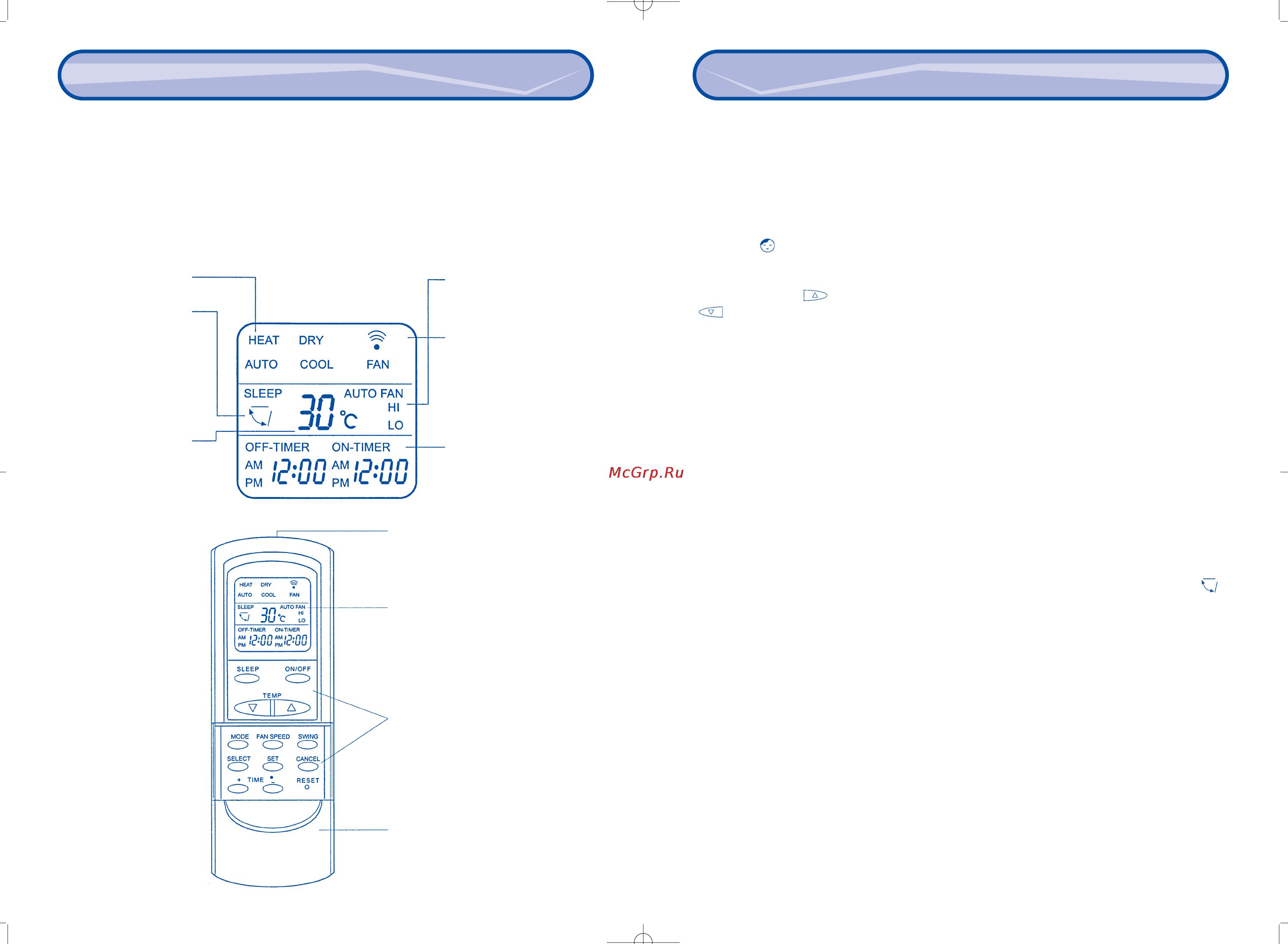

2.4.2 Жидкокристаллический дисплей
Индикация режима работы кондиционера
Индикация состояния вер-
тикальных жалюзи (этот
значок появляется в режи-
ме покачивания жалюзи,
при фиксированном поло-
жении жалюзи значок
пропадает)
Индикация заданной тем-
пературы
Индикация скорости
вращения вентилятора
Значок отображается при
передаче управляющего
ИК-сигнала
Индикация времени
включения/отключения
кондиционера по таймеру
Излучатель ИК-сигналов
Жидкокристаллический дисплей
Кнопки управления
Крышка отсека элементов питания
