Ballu KFR-12002LW/DE [11/13] Приложение монтаж кондиционера

Регулирование направления воздушного потока

Приложение. Монтаж кондиционера

Наружный блок

1. Для установки наружного блока выберите прохладное, хорошо проветриваемое место.

2. Шум, издаваемый кондиционером, не должен беспокоить соседей.

3. Обеспечьте свободное пространство вокруг блока для удобства технического обслуживания.

4. Не устанавливайте наружный блок в зонах с агрессивной атмосферой и высокой влажностью.

5. Не устанавливайте агрегат в зонах возможного скопления легко воспламеняемых газов.

6. Наружный блок следует установить на прочный грунт и обеспечить отвод конденсата.

7. При необходимости установите над наружным блоком солнцезащитный козырек или навес.

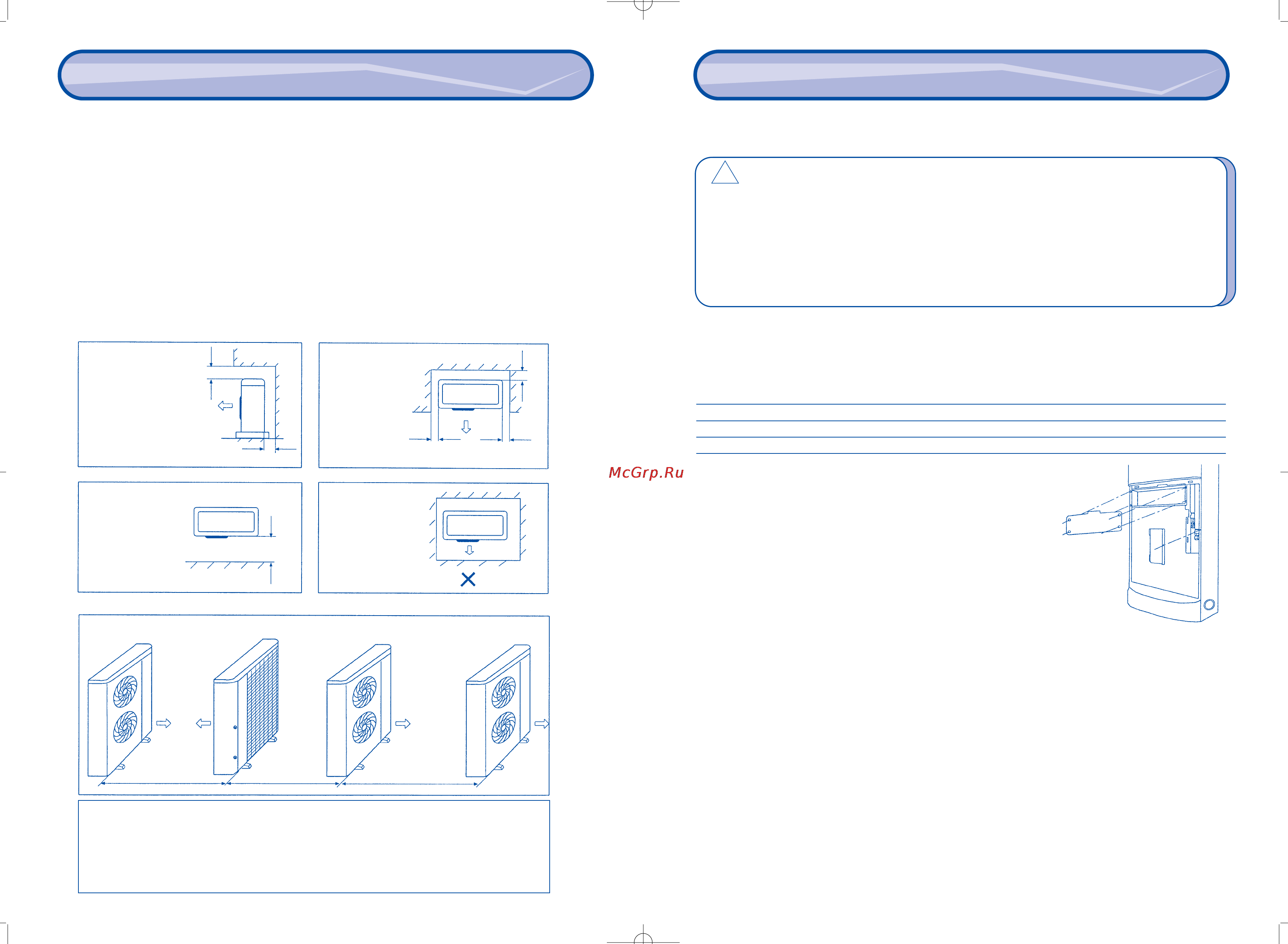

Свободное пространство.

Для установки наружного блока выберите место с хорошей циркуляцией воздуха. Вокруг блока следует

оставить свободное пространство, обеспечивающее беспрепятственный доступ воздуха к блоку и

проведение технического обслуживания.

6. При установке наружного блока на крыше сильный ветер не должен задувать в воздухо-

выпускную решетку блока, так как это может привести к нарушению циркуляции воздуха

в теплообменнике или выходу из строя вентилятора. Установите наружный блок так, чтобы

плоскость воздуховыпускной решетки располагалась параллельно преобладающему на-

правлению ветра, или установите возле блока ветрозащитный экран.

1. Свободное

пространство при

наличии препятствий

над блоком и сзади

блока.

3. Свободное

пространство при

наличии препятствий

перед блоком.

5. Свободное пространство между блоками, установленными рядом.

4. Запрещается ус-

танавливать блок,

если не обеспечи-

вается достаточное

свободное прост-

ранство.

2.Свободное про-

странство при на-

личии препятствий

слева, справа и

сзади блока.

Не менее 500 мм

Около 500 мм

Не менее 200 мм

Более 10 мм

Не менее 150 мм

Более 500 мм

Более 300 мм

Более 3800 мм

Монтаж внутреннего и наружного блоков кондиционер

Монтаж трубопроводов холодильного контура и шланга отвода конденсата

Шланг отвода конденсата не входит в комплект поставки. Внутренний диаметр патрубка, к которому

подсоединяется шланг отвода конденсата, составляет 17 мм. Оберните дренажный шланг

теплоизоляционным материалом (плотностью 0,033 кг/дм

и толщиной не менее 9 мм).

Диаметр трубопроводов

Трубопроводы холодильного контура Линия жидкости 12

Линия газа 19

Шланг отвода конденсата ПВХ (внутренний диаметр 17 мм)

ПРИМЕЧАНИЕ:

1. Перед выполнением соединений трубопроводов

снимите крышку отсека соединительных патрубков

и крышку отсека клеммной колодки.

2. После подсоединения трубопроводов установите

крышки в исходное положение.

Соединение трубопроводов холодильного контура (см. рис. на стр. 22):

1. Проложите трубопроводы внутреннего блока в нужном направлении.

2. Смажьте рефрижераторным маслом контактные поверхности жидкостного трубо-

провода и соединительного штуцера внутреннего блока, установите соединяемые трубы соосно и нажи-

вите накидную гайку рукой. Затем затяните накидную гайку динамометрическим ключом (усилия

затяжки приведены в таблице ниже).

3. Тем же способом подсоедините к соответствующему штуцеру газовый трубопровод.

4. Тем же способом подсоедините трубопроводы жидкостной и газовой линии к соответствующим шту-

церам наружного блока.

5. Снимите защитный колпачок с обратного клапана и сервисных клапанов жидкостной и газовой линий.

6. Откройте сервисный клапан жидкостной линии с помощью шестигранного ключа и отожмите отверт-

кой затвор обратного клапана. Газ из системы начнет выходить наружу.

7. Примерно через 15 секунд (когда из обратного клапана начнет выходить жидкий хладагент) закройте

обратный клапан и наденьте колпачок.

8. Полностью откройте сервисные вентили жидкостной и газовой линий. Наденьте колпачки и проверь-

те места соединения трубопроводов на отсутствие течи с помощью мыльной воды или течеискателя.

9. Оберните участки соединений и стыки трубопроводов пористой изоляцией и плотно обмотайте их

декоративной лентой.

Крышка отсека клеммной колодки

соединительных патрубков

Внимание!

1. Не открывайте упаковочные ящики до того, как агрегат будет доставлен на место установки.

2. Осторожно поднимайте блоки, поскольку их центр тяжести не совпадает с геометрическим

центром.

3. При перемещении блоков не наклоняйте их на угол, больший 45о к горизонту.

4. Установите наружный блок на жесткое основание. Высота основания должна быть не менее 15 см.

5. Если пол и стены помещения выполнены из металла, заземлите их.

6. Устанавливайте кондиционер в соответствии с инструкцией по монтажу GB 17780-1999.
