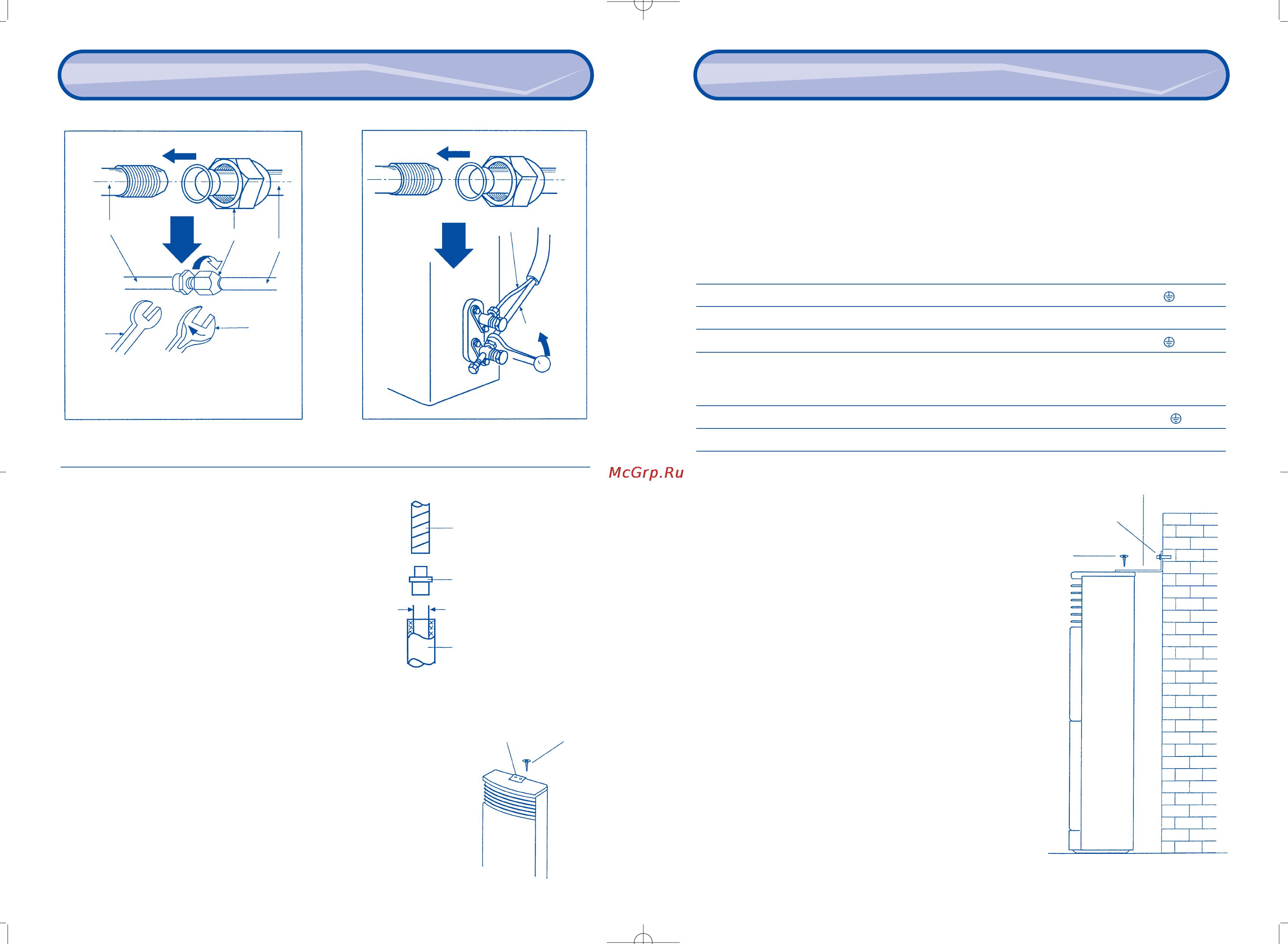

![Ballu KFR-12002LW/DE [12/13] Приложение монтаж кондиционера приложение монтаж кондиционера](/views2/1047804/page12/bgc.png)
23
Регулирование направления воздушного потока
22
Приложение. Монтаж кондиционераПриложение. Монтаж кондиционера
Электромонтаж
1. Внимательно изучите требования, приведенные на заводской табличке кондиционера, и выполните
электромонтаж в соответствии с изображенной на ней электрической схемой.
2. Для монтажа должны быть подготовлены соответствующие электрические кабели, плавкий предохра-
нитель, сетевой и автоматический выключатели.
3. Убедитесь, что провода желто-зеленого цвета надежно подсоединены к заземлению.
4. Проверьте правильность и надежность всех электрических соединений.
Монтаж соединительных кабелей
Клеммы внутреннего блока HP 52C 21S FA A N
Цвет соединительных проводов Коричневый Черный Красный Белый Коричневый Синий Желто-зеленый
Клеммы наружного блока HP 52C 21S FA A N
Монтаж кабелей электропитания наружного блока
Клеммы наружного блока L1 L2 L3
N
Цвет силовых проводов Коричневый Коричневый Коричневый Синий Желто-зеленый
Обертывание труб декоративной лентой
1. Соберите трубопроводы, дренажный шланг и кабель в жгут и
оберните его декоративной клейкой лентой, начиная от наружного
блока.
2. При обертывании перекрывайте половину ширины ленты. Не стя-
гивайте жгут слишком сильно, так как при этом может замяться теп-
лоизоляция.
3. После выполнения теплоизоляции и обертывания жгута заделайте
зазор в стене, используя соответствующий уплотняющий материал.
Предпусковые проверки
Перед включением кондиционера
1. Очистите место монтажа и убедитесь, что в кондиционер не попа-
ли посторонние предметы и сор.
2. Проверьте правильность и надежность электрических соединений.
3. Откройте запорные вентили на трубопроводах холодильного кон-
тура.
4. Убедитесь, что в пульт ДУ вставлены элементы питания. Если они
отсутствуют, вставьте два элемента питания типа7# или UM-4.
5. Проверьте, что провода желто-зеленого цвета надежно подсоеди-
нены к заземлению.
6. Прочно закрепите присоединяемые детали.
7. Включите электропитание.
Штуцер внутреннего блока
Накидная гайка
Трубопровод
Трубопровод жидкостной линии
Трубопровод
газовой линии
Наружный блок
Динамометрический
ключ
Гаечный ключ
Диаметр трубопровода, мм 12 19
Момент затяжки, кг.м 5.5 12
Монтаж шланга для отвода конденсата:
1. Проложите шланг под уклоном (1:100).
2. Отрежьте шланг необходимой длины.
3. Смажьте соединительный фитинг шланга клейким веществом
для предотвращения утечек конденсата.
4. Не опускайте конец шланга в канализацию.
5. Проверьте место соединения шланга и дренажного патрубка
на отсутствие утечек.
6. Убедитесь, что ни один участок дренажного шланга не
проходит выше воздухозаборной и воздуховыпускной решеток
внутреннего блока.
Монтаж крепежного кронштейна
На верхней панели внутреннего блока установлена крепежная пластина,
предназначенная для соединения с крепежным кронштейном, который
предохраняет внутренний блок от опрокидывания.
Монтаж:
Измерьте высоту крепежной пластины над полом, прикрепите один конец
крепежного кронштейна к стене болтом, убедитесь, что кронштейн свободно
скользит вверх-вниз и прикрепите другой конец кронштейна к крепежной
пластине внутреннего блока.
Дренажный шланг
Втулка дренажного шланга
D=17
Дренажный трубопровод
Крепежная пластина
Винт-саморез
Крепежный кронштейн
Дюбель
Винт-саморез
