Ballu KFR-12002LW/DE [3/13] Наружный блок
![Ballu KFR-12002LW/DE [3/13] Наружный блок](/views2/1047804/page3/bg3.png)
5
Регулирование направления воздушного потокаРегулирование направления воздушного потока
Описание кондиционера
2.2 Наружный блок
2.3 Панель управления и индикации
Описание кондиционера
4

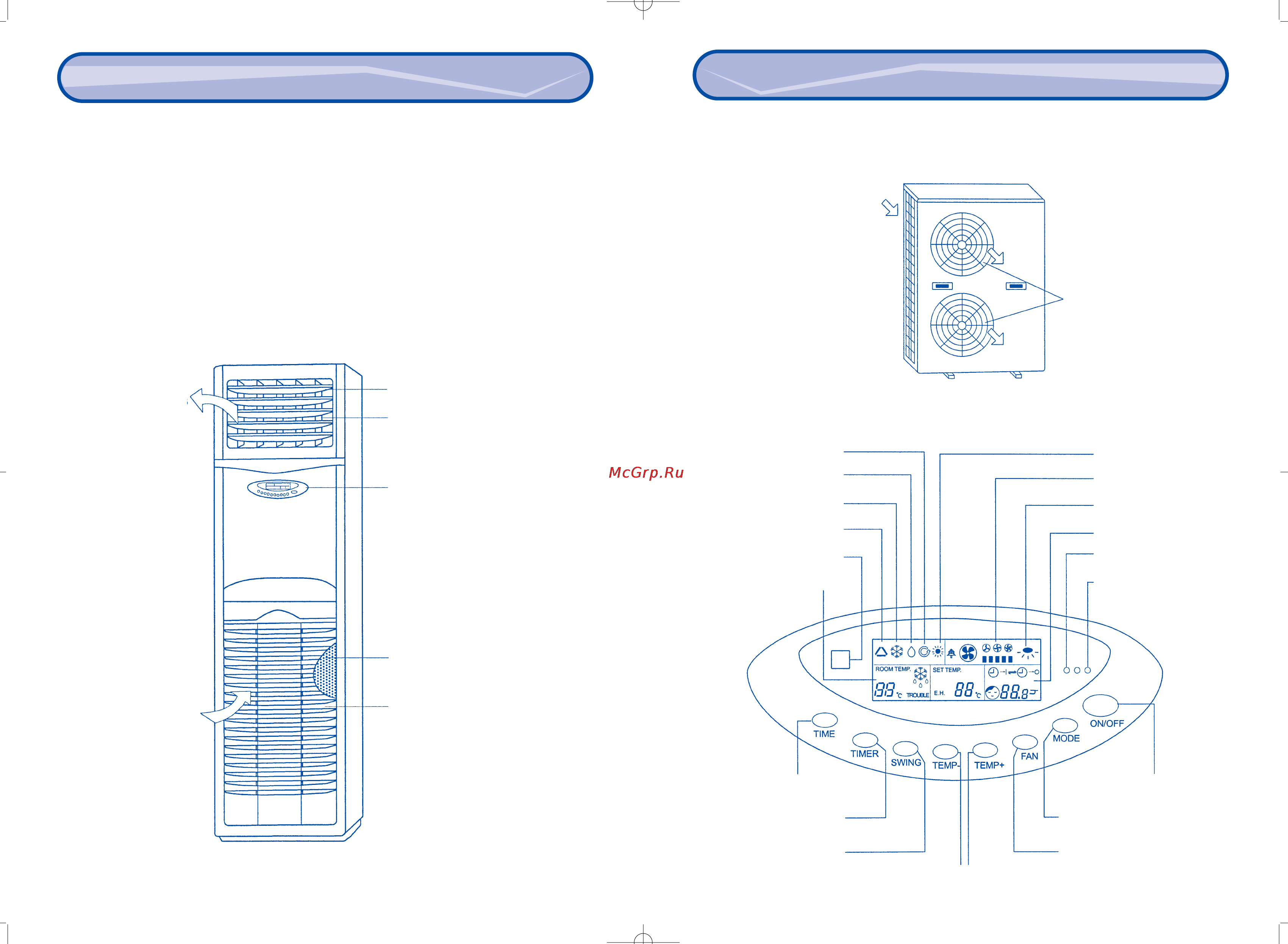

2. Устройство кондиционера
2.1 Внутренний блок
1. Функции и особенности конструкции кондиционера
• Кондиционер оснащен высокопроизводительным компрессором и способен быстро охлаждать и
нагревать воздух в помещении
• Мощный вентилятор
• Низкий уровень шума
• Экономичность, эффективная вентиляция воздуха в помещении
• Современный дизайн
• Простота эксплуатации, микропроцессорная система управления и система самодиагностики.
Воздухозаборная решетка
Значок режима вентиляции
Значок режима осушения
Значок режима охлаждения
Значок автоматического режима
Приемник сигналов пульта ДУ
Индикация температуры
Значок режима обогрева
Индикация скорости вращения
вентилятора
Индикация направления потока
воздуха
Индикация таймера
Индикатор рабочего режима
Индикатор электропитания
Кнопка включения/отключения
кондиционера
Кнопка выбора режима работы
кондиционера
Кнопка выбора скорости вращения
вентилятора
Кнопка задания времени
включения/отключения по таймеру
Кнопка включения таймера
Кнопка управления вертикальными жалюзи
Кнопка уменьшения значения заданной температуры
Воздуховыпускная решетка
Выход воздуха
Вход воздуха
Горизонтальные жалюзи (вверх-вниз)
Вертикальные жалюзи (влево-вправо)
Панель управления
Воздушный фильтр
Воздухозаборная решетка
Кнопка увеличения значения заданной температуры
