![Импульс ФРИСТАЙЛ 33-20 [25/48] Фаза a l1 вход напряжение частота 3 фаза b l2 вход напряжение частота](/img/pdf.png)
Импульс ФРИСТАЙЛ 33-20 [25/48] Фаза a l1 вход напряжение частота 3 фаза b l2 вход напряжение частота
![Импульс ФРИСТАЙЛ 33-20 [25/48] Фаза a l1 вход напряжение частота 3 фаза b l2 вход напряжение частота](/views2/1481822/page25/bg19.png)
252018
07 Выход фазы B (L2) Напряжение и частота
08 Выход фазы C (L3) Напряжение и частота
09 Нагрузка А Уровень нагрузки
10 Нагрузка В Уровень нагрузки
11 Нагрузка С Уровень нагрузки
12 Общая нагрузка Уровень нагрузки
13 Температура Температура выпрямителя / инвертора
14 CODE Рабочее состояние и режим
15 CODE Предупреждающее сообщение
4.

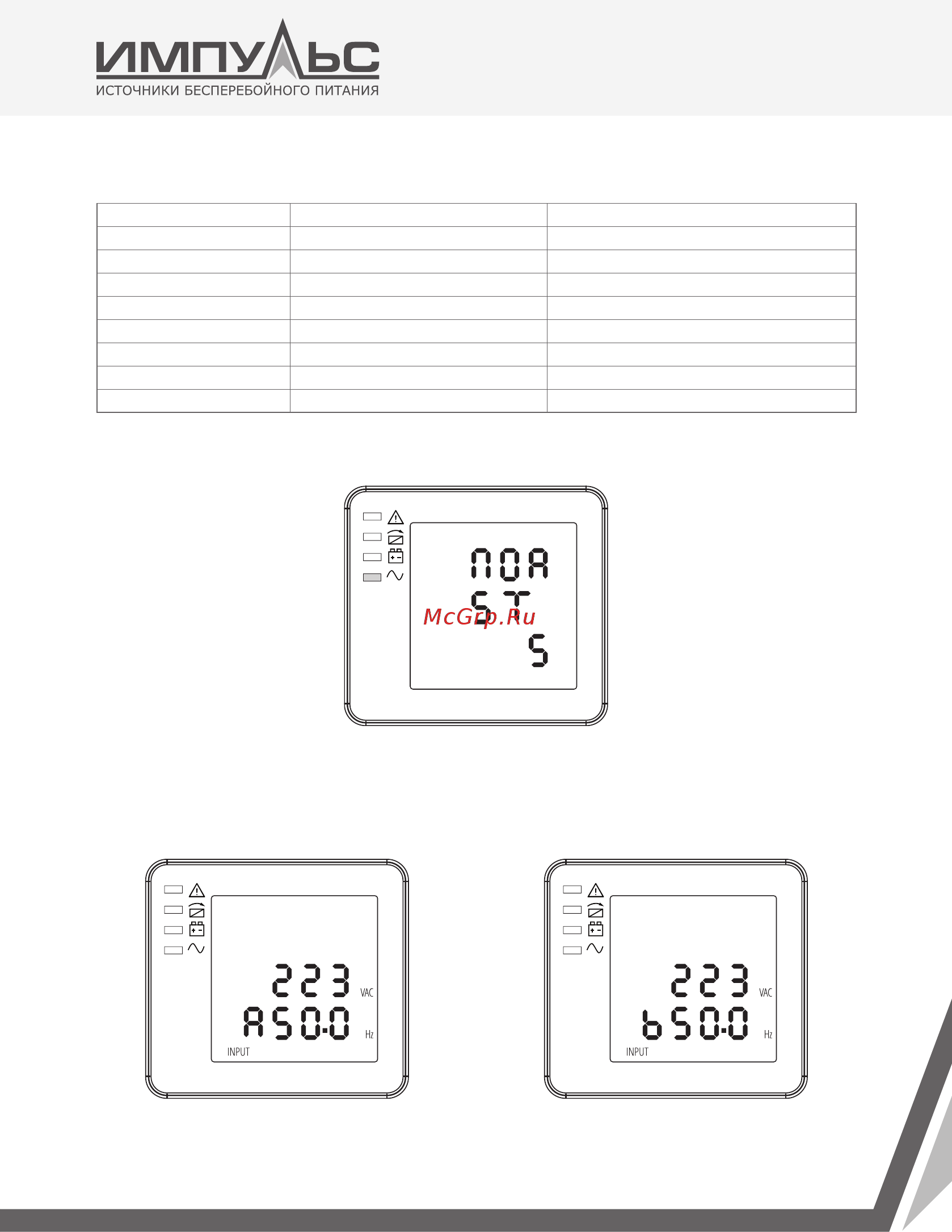

Если ИБП подк лючается к сети электропитания или к блоку акк умуляторных батарей в режиме
«холодного» запуска, на экран будет выведено следующее изображение:
Рабочее состояние и режим. Если ИБП работает в одиночном режиме, на экран выводятся
надписи "NOR" или "ECO"; если ИБП работает в параллельном режиме, на экран выводится
надпись "PAL".
5.
Нажмите кнопк у прокрутки (3). ИБП перейдет на след ующ ую страниц у как это показано ниже.
2. Фаза A(L1) Вход напряжение/частота 3. Фаза B(L2) Вход напряжение/частота
