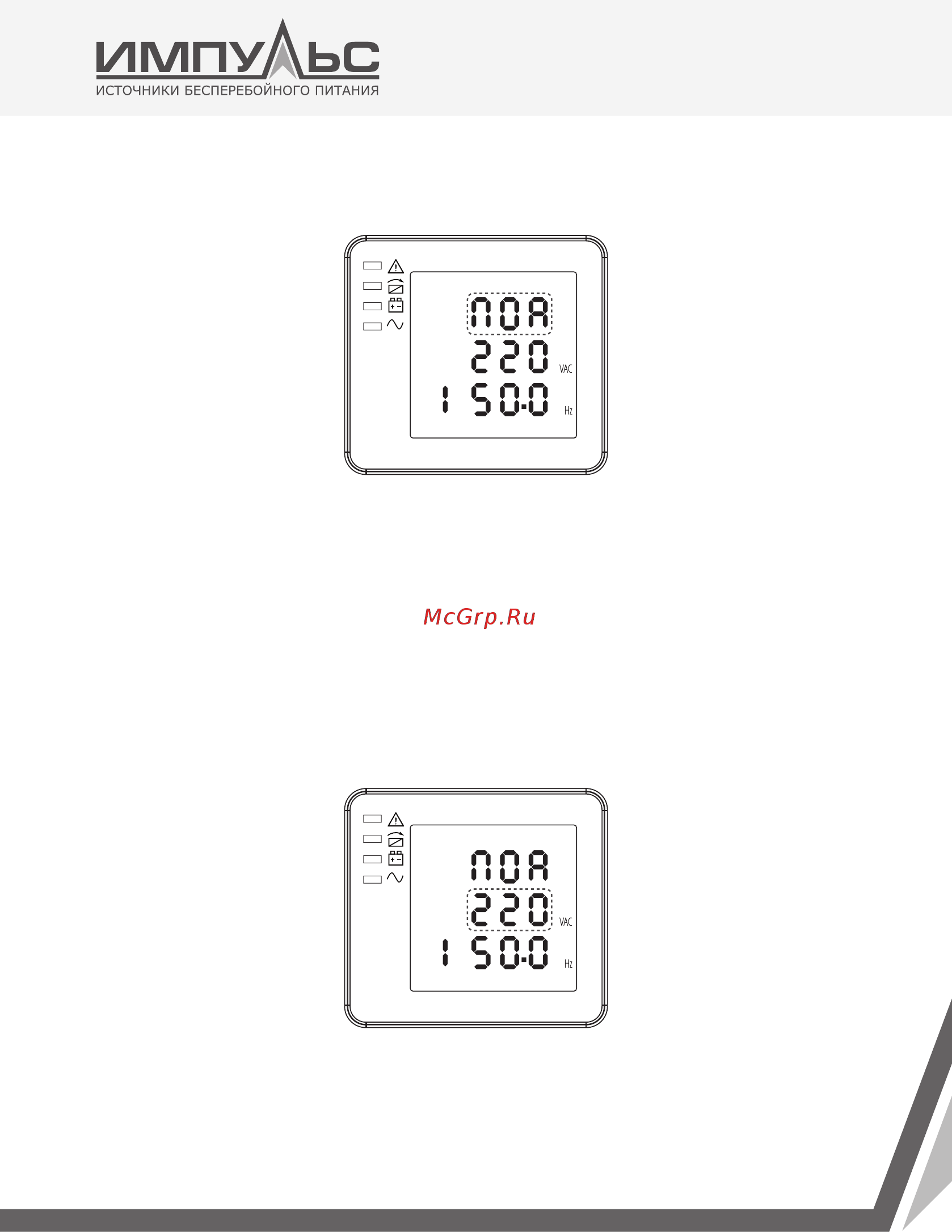

4.4.1. Установка режима работы
Установка режима работы
(Примечание: Область внутри пунктирной линии будет мигать)
После входа в меню настройки режим работы ИБП сбрасывается в режим по умолчанию, и
название этого режима выводится на экран в виде мигающей строки, как это показано на
рисунке выше.
6.
Для выбора другого режима настройки нажмите кнопку Прокрутки P. Всего можно выбрать
из трех различных режимов настройки: ECO, PAL, NOR;
7. Для выхода из меню настройки режима нажмите кнопку p или q (с сохранением настроек
режима), будет ос уществлен возврат в меню настройки выходного напряжения или в меню
настройки количества параллельно резервируемых устройств.
4.4.2. Настройка значения выходного напряжения
Настройка выходного напряжения
(Примечание: Область внутри пунктирной линии будет мигать)
