46 Версия 1.1.001
Приложение № 4
Подключение порта удаленного
аварийного отключения
Описание порта:

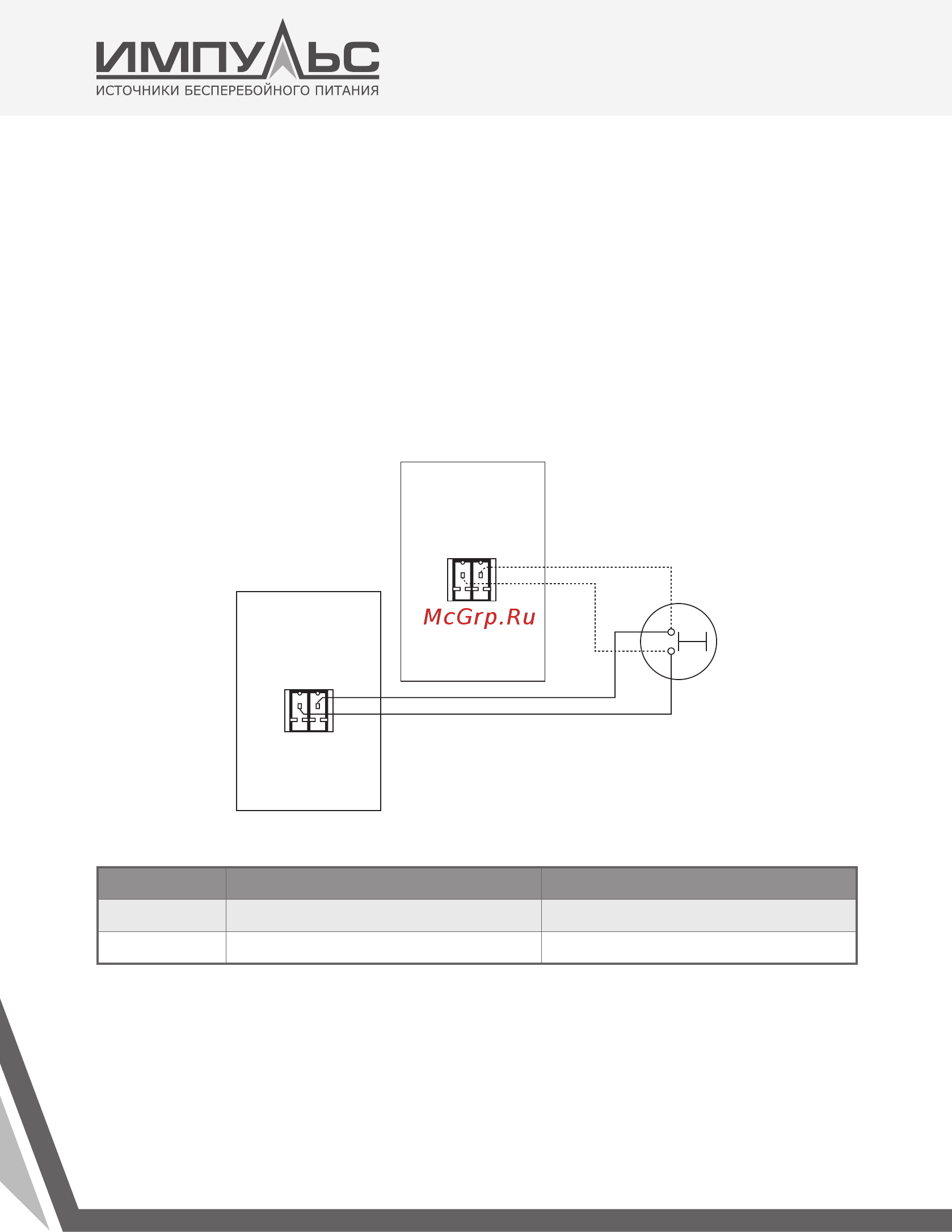

Схема подключения:
ИБП2
ИБП1
EPO
EPO
1 2
1 2
Соединение между кнопкой отключения и портом аварийного отключения на ИБП.
Кнопка Порт REPO на ИБП Описание
Контакт 1 Контакт 1 Отключение
Контакт 2 Контакт 2 Общий
• Выключатель аварийного отключения может (сигнал «сухие» контакты и нормально ра-
зомкнутый не используется) может быть установлен удаленно и подключен к разъему
REPO обычным проводом.
• Удаленный выключатель может быть подключен к нескольким ИБП, работающим парал-
лельно, позволяя пользователю одновременно остановить работу всех устройств.
