ВНИМАНИЕ!
При настройке параметров параллельного подключения запрещается под-
ключать кабель параллельной работы..
4.4.10. Настройка количества параллельно работающих устройств

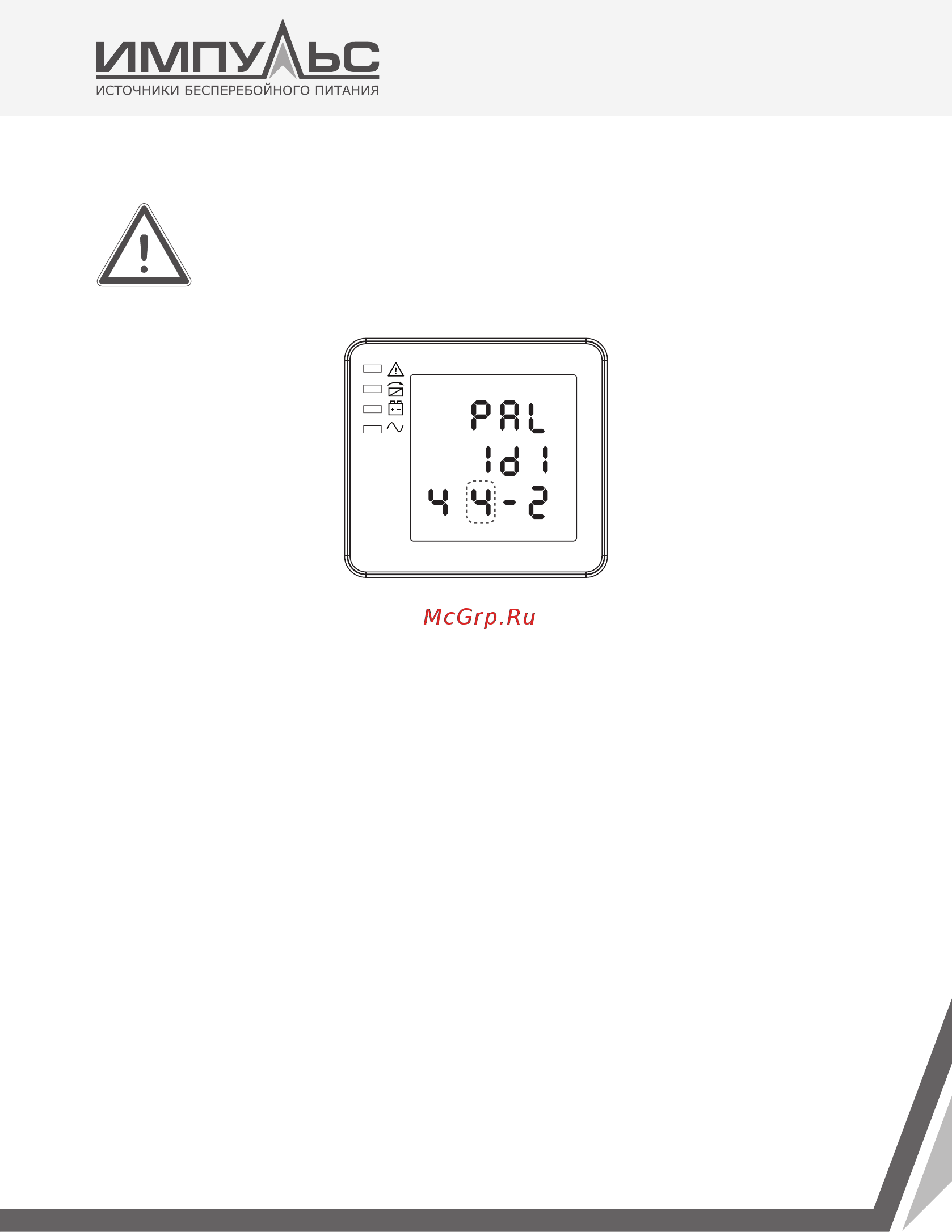

Настройки количества параллельно работающих устройств
(Примечание: Область внутри пунктирной линии будет мигать)
Если в меню настройки параллельного ID нажать кнопку Вкл q, или в меню настройки ко-
личества параллельных резервируемых устройств нажать кнопку Выкл p , ИБП перейдет в
меню настройки количества параллельно работающих устройств. Значение количества па-
раллельно работающих устройств на экране станет мигать, как это показано на рис унке выше.
1.
С помощью кнопки Прокрутки P задайте количество параллельно работающих устройств.
Диапазон количества параллельно работающих устройств составляет от 2 до 4.
2. Для выхода из меню настройки количества параллельно работающих устройств нажмите
кнопку p или q (с сохранением нас троек количес тва параллельно работающих ус тройств),
будет осуществлен возврат в меню настройки параллельного ID или в меню настройки
количества параллельно резервируемых устройств.
