372018
4.
Разомкните входной выключатель на устройстве № 1 и убедитесь, что ИБП отключен.

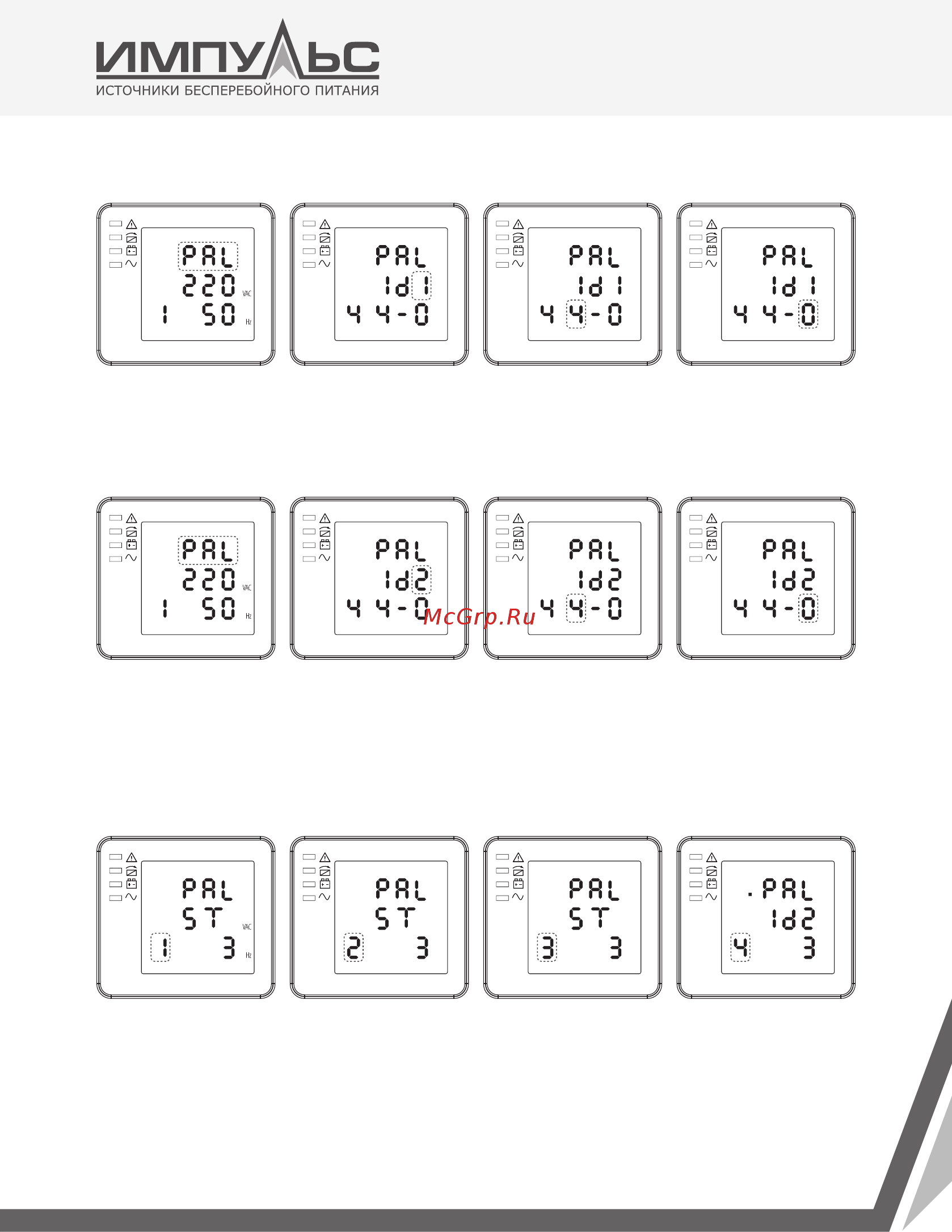

Включите входной выключатель на устройстве № 2, перейдите к интерфейсу настроек на
ЖК-дисплее и задайте режим параллельной работы, ID (№2), количество в параллельной
схеме, количество резервных устройств ( 4 ) как для первого ИБП.
5. Повторите для ИБП 3 и ИБП 4 операции по заданию настроек как для ИБП 1 и 2.
6.
Замкните обводные, входные и выходные выключатели всех параллельных ИБП и убедитесь,
что все настройки заданы правильно. Каждый ИБП имеет собственный уникальный ID.
7.
В параллельной системе только один главный ИБП. Главный ИБП отмечен на экране точкой
перед названием режима работы. Вы можете отк лючить все остальные ИБП после того как
убедитесь в правильности настроек.
8.
Замкните батарейные выключатели на всех ИБП и убедитесь в правильности значений
напряжения и тока.
9. Подключите нагрузку и проверьте баланс выходных токов.
Замкните и разомкните входной автомат, чтобы убедиться, что все ИБП корректно переходят
от питания электросети к питанию от батарей и обратно.
