Импульс ФРИСТАЙЛ 33-20 [40/48] Опции

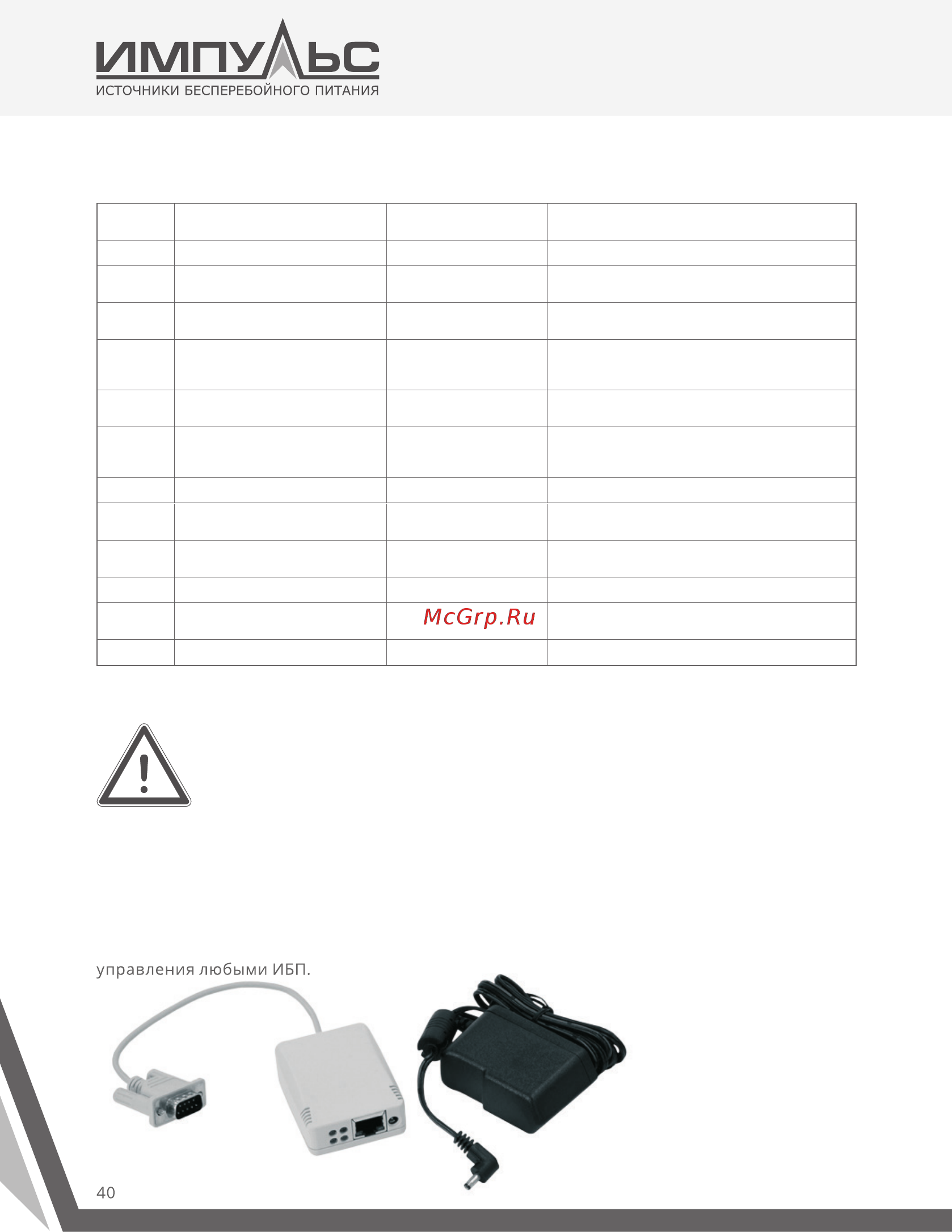

![Импульс ФРИСТАЙЛ 33-20 [40/48] Опции](/views2/1481822/page40/bg28.png)
40 Версия 1.1.001
31 Перегрузка по току байпаса Один раз в секунду
Мигает светодиодный индикатор
BPS
32 Перегрузка Один раз в секунду Мигает INV или BPS
33
Отсутствует аккумуляторная
батарея
Один раз в секунду Мигает индикатор БАТАРЕЯ
34
Низкое напряжение
аккумуляторной батареи
Один раз в секунду Мигает индикатор БАТАРЕЯ
35
Предварительное предупре-
ждение о низком напряжении
аккумуляторной батареи
Один раз в секунду Мигает индикатор БАТАРЕЯ
36 Внутренняя ошибка связи Один раз в секунду
Горит светодиодный индикатор
байпаса
37
Превышение допустимых
значений компонентов посто-
янного тока
Один раз в 2 секунды Мигает индикатор INV
38 Параллельная перегрузка Один раз в 2 секунды Мигает индикатор INV
39
Ненормальное напряжение
питающей электросети
Один раз в 2 секунды Горит светодиодный индикатор БАТАРЕЯ
40
Ненормальная частота
питающей сети
Один раз в 2 секунды Горит светодиодный индикатор БАТАРЕЯ
41 Байпас недоступен Мигает BPS
42
Невозможно отследить
байпас
Мигает BPS
43 Сбой при запуске инвертора
4.7. | Опции
ВНИМАНИЕ!
По использованию и конфигурации сетевого управления обратитесь к
отдельному руководству пользователя, поставляемому вместе с картой
сетевого управления.
SNMP-карта: внешняя дополнительная SNMP-карта
◆ Подключите внешнюю SNMP-карту к обозначенному порту для SNMP-карты.
◆ Закрутите фиксирующие винты.
Разъем с названием SNMP поддерживает протокол MEGAtec. Рекомендуется использовать
карты серии NetAgent II в комплекте с программным обеспечением для мониторинга и
управления любыми ИБП.
40
управления любыми ИБП.
Внешний вид внешней
