Овен ТРМ200 [15/75] Установка прибора настенного крепления н2

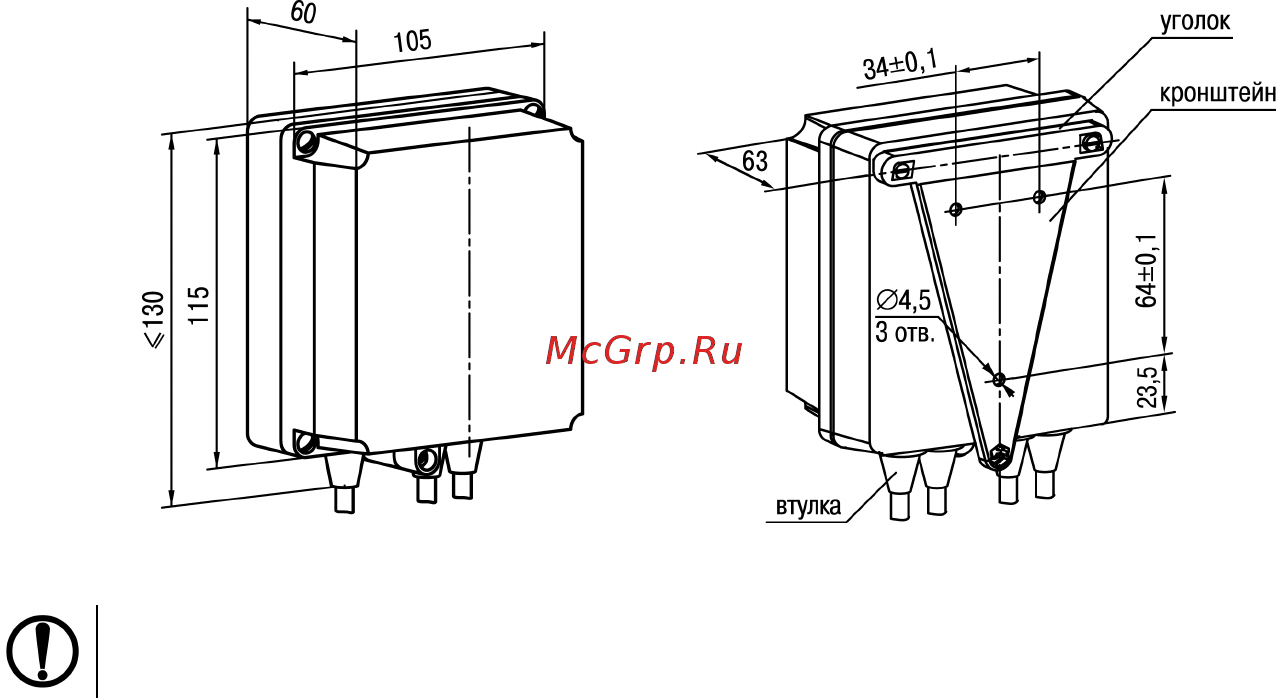

Рисунок 4.2 – Габаритные размеры корпуса Н

ПРЕДУПРЕЖДЕНИЕ

Втулки следует подрезать в соответствии с диаметром вводного кабеля.

4.2 Установка прибора настенного крепления Н2

Для установки прибора следует:

1. Подготовить прибор к монтажу. Для этого следует снять фиксирующую планку (рисунок 4.3, 2, поз. 1) и

отсоединить электронный блок (там же, 2, поз. 2) от кронштейна (там же, 2, поз. 3).

2. Перед закреплением кронштейна на стене следует предварительно пропустить кабели внешних связей

через специальное отверстие для кабельного ввода (там же, 3, поз. 6). Закрепить кронштейн четырьмя

винтами на поверхности, предназначенной для установки прибора. На кронштейне имеется восемь
