3 Устройство и работа прибора
15
параметре «Конфигурация\Доп.пар-ры\Ярк.подсв.ЖКИ», контрастность изображения
регулируется с помощью параметра «Конфигурация\Доп.пар-ры\Контраст ЖКИ».
В контроллер встроена пленочная клавиатура с шестью кнопками. При нажатии кнопок
звучит сигнал (подтверждение), который можно выключить с помощью программируемого
параметра «Конфигурация\Доп.пар-ры\Звук кнопок».
Н
аз
начение кнопок, находящихся на передней панели контроллера, представлено в
таблице 3.1.
Примечание – В таблице представлено базовое назначение кнопок контроллера
ТРМ133М-04. Используемые в различных режимах комбинации кнопок приведены при
описании конкретных режимов функционирования контроллера ТРМ133М-04.

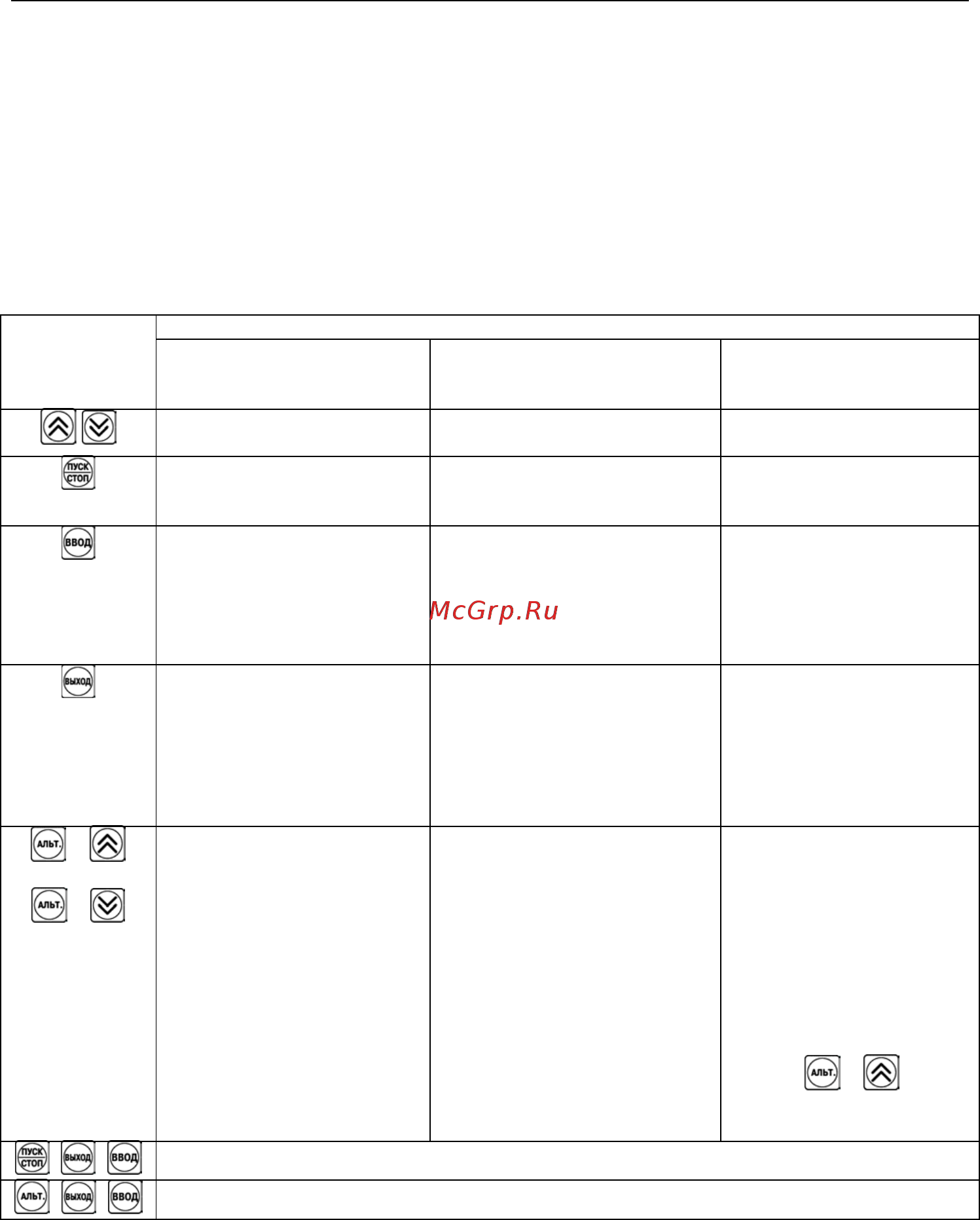

Таблица 3.1 – Назначение кнопок
Функциональное назначение
Кнопки
Состояние
функционирования
программы
Состояние
конфигурирования
контроллера
Состояние
редактирования
значения параметра
Переход между
экранами
Переход между ветками,
параметрами
Изменение значение
параметра
Нажатие этой кнопки в
течение 2 сек эквива-
лентно включению С4
Переход в Конфигура-
ционный режим: вход в
главное меню
ТРМ133М-04 (про-
должительное нажатие
~2 сек).
Переход к младшему
уровню вложенности.
Переход в режим редакти-
рования параметров (про-
должительное нажатие
~2 сек).
Запись в память изме-
ненных пользователем
значений параметров
(продолжительное
нажатие ~2 сек).
Переход на более стар-
ший уровень вложен-
ности. Выход из режима
конфигурирования в
главное Меню ТРМ133М-
04 (продолжительное
нажатие ~2 сек).
Переход из режима
Редактирования в
Конфигурационный
режим без сохранения
значения параметра.
+
+
Изменение положения
курсора.
Переход к дополни-
тельному окну редак-
тирования и возврат
при редактировании
составных параметров.
Если доступ к пара-
метру требует ввода
пароля, то нажатие
кнопок
+ под-
тверждает ввод паро-
ля.
+ +
Перезагрузка контроллера
+ +
Переход в Отладочное состояние
ТРМ133М-04 оснащен встроенными часами реального времени, питание которых
осуществляется от автономного источника питания.
