5 Режимы работы прибора в системе вентиляции
42

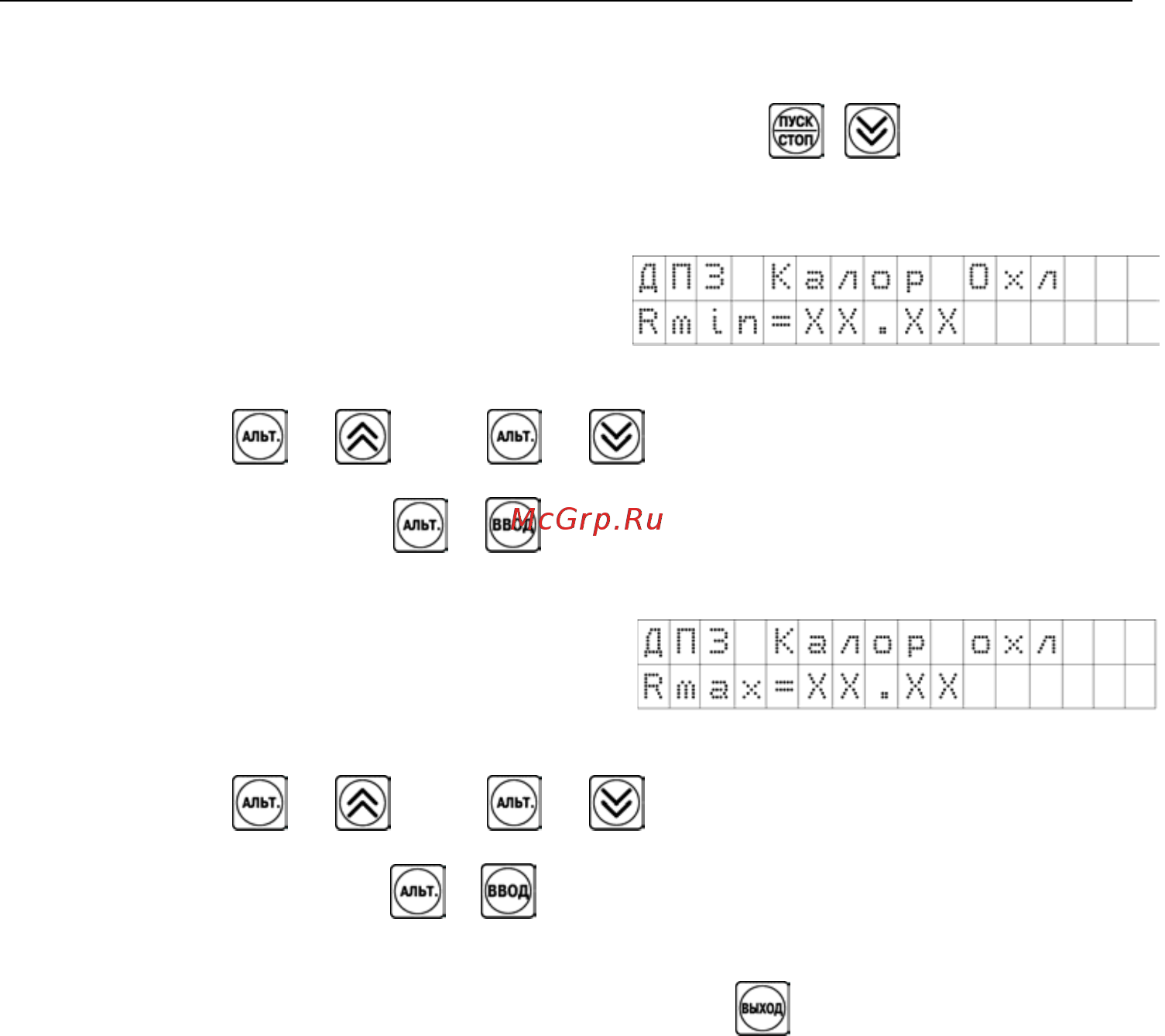

5.1.6 Полуавтоматическое задание параметров датчика положения КЗР
водяного калорифера охлаждения
Вход в процесс осуществляется нажатием сочетания кнопок + из экранов 0…4.
При входе в режим блокируются все остальные экраны, индикация на экранах 0, 1
изменяется.
Экран 0
Где ХХ.ХХ = показания датчика положения
задвижки с точностью 0,01 (если датчик подключён
и исправен), либо текстовое сообщение об ошибке
измерения (см. п. 8.2, таблица 8.3).
Выдача сигналов на открытие/закрытие задвижки осуществляется на время нажатия
сочетания кнопок
+ , либо + , соответственно. Нажатием указанных
комбинаций клавиш следует довести задвижку до полностью закрытого состояния. Затем
нажимается комбинация кнопок
+ для записи значения Rmin в «Rmin КЗР Охл».
Успешную запись контроллер подтверждает длинным звуковым сигналом.
Экран 1
Где ХХ.ХХ = показания датчика положения
задвижки с точностью 0,01 (если датчик подключён
и исправен), либо текстовое сообщение об ошибке
измерения.
Выдача сигналов на открытие/закрытие задвижки осуществляется на время нажатия
сочетания кнопок
+ , либо + , соответственно. Нажатием указанных
комбинаций клавиш следует довести задвижку до полностью открытого состояния. Затем
нажимается комбинация кнопок
+ для записи значения Rmax в «Rmax КЗР Охл».
Успешную запись контроллер подтверждает длинным звуковым сигналом.
Для выхода из процесса полуавтоматического задания параметров датчика положения
КЗР водяного калорифера охлаждения следует нажать кнопку
на время более 2 сек.
При выходе из процесса разблокируются экраны 0…5, закрывается задвижка.
Вход/выход в данный подрежим контроллер подтверждает звуковым сигналом.
5.2 Режим «Прогрев»
Режим предназначен для:
осуществления прогрева ВК в зимнее время;
осуществления прогрева электрокалорифера нагрева в зимнее время.
Режим запускается автоматически при переходе из режима, в котором был закрыт ВК,
перед режимом «Нагрев». В этом режиме контроллер не управляет системой приточной
вентиляции. При закрытой заслонке ВК и выключенном вентиляторе контроллер осуществляет
прогрев си
стемы перед
входом в режим «Нагрев».
