7 Программирование прибора
82
7.11.4 Уставк Тпр Л – конфигурационный параметр,
определяющий уставку температуры приточного воздуха летом. При
задании температуры приточного воздуха графиком от температуры
наружного воздуха (то есть если значение параметра «Настройка\Граф
Тпр(Тн)\Использ.Граф.» = «Включить») параметр не используется.
7.11.5 Tзима/лето – конфигурационный параметр, определяющий
порог температуры наружного воздуха, по достижении которого (с
учётом параме
тра «Дельта Зима/Л») система переходит из зимнего
режима работы в летний и наоборот (см. рисунок 5.2).
7.11.6 Tнач.охл. – конфигурационный параметр, определяющий
порог температуры наружного воздуха (с учётом параметра «Дельта
Внт/Охл»), по превышении которого система переходит из режима
вентиляции к охлаждению воздуха и наоборот (см. рисунок 5.2).
7.11.7 Tпрогр.ВК – кон
фиг
урационный параметр, определяющий
порог температуры наружного воздуха, по принижении которого
контроллер включит ТЭН воздушного клапана на время tпрогр.ВК в
режиме «Прогрев».

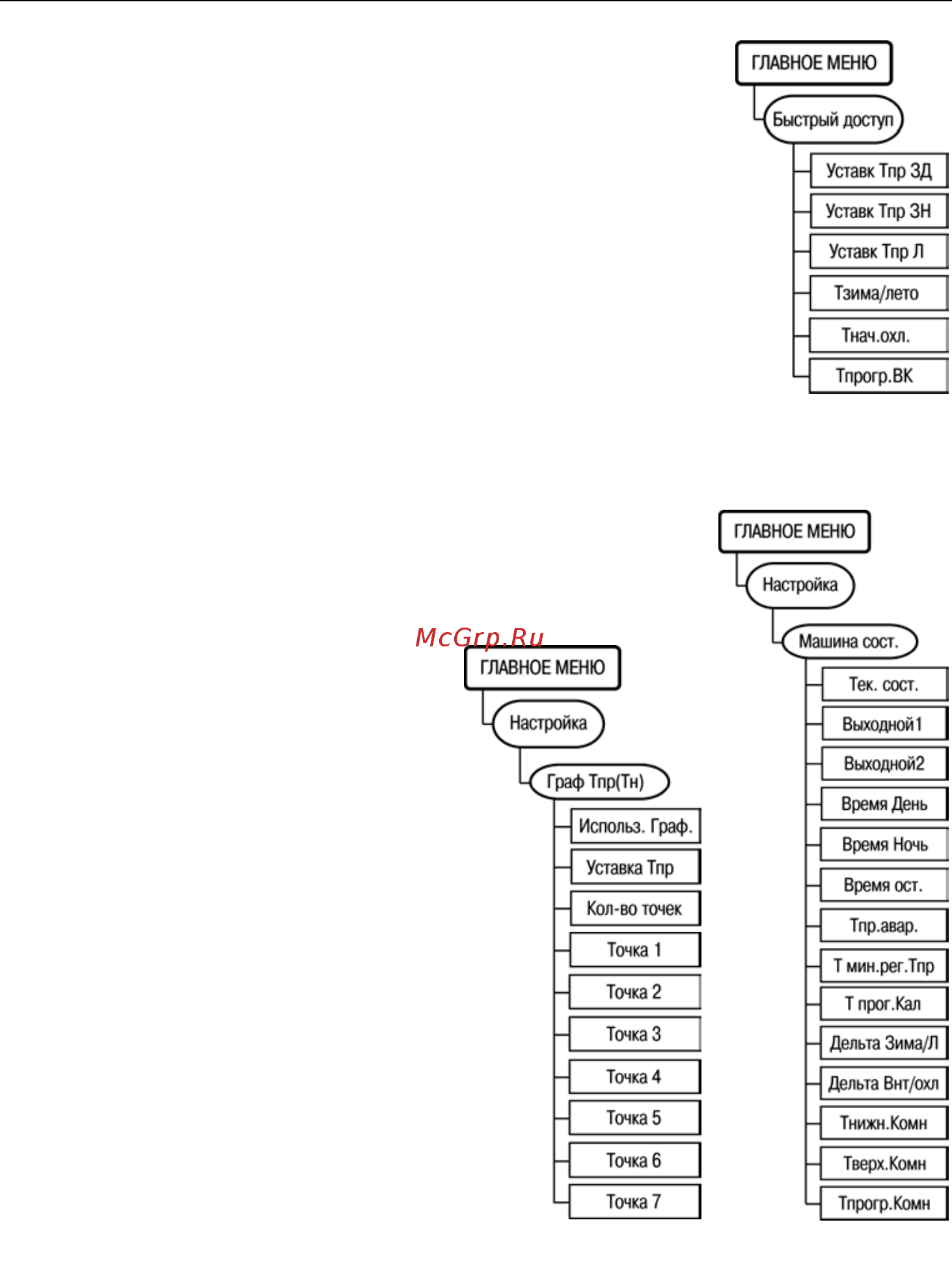

Рисунок 7.10
7.12 Настройка
7.12.1 Пункт меню Настройка
включает в себя основные параметры, оп-
ределяющие функционирование
контроллера.
7.12.2 Для задания графика
температуры приточного воздуха
(рисунок 7.11) служит пункт меню
//Настройка/Граф Тпр(Тн). График можно
задать не более чем семью точками,
минимальное количество точек две.
7.12.3 Использ.Граф. –
конфигурационный параметр,
определяющий тип задания уставки
приточного воздуха, – графи
ко
м
относительно температуры наружного
воздуха, либо фиксированными значениями
(фиксированные значения располагаются в
дереве «Быстрый доступ»).
7.12.4 Уставка Тпр – оперативный
параметр, доступный только для чтения,
отражающий текущее значение уставки
приточного воздуха.
7.12.5 Кол-во точек – конфигурацион-
ный параметр, определяющий количество
точек, задействованных в задании графика
температуры обратной воды.
7.12.6 Точка 1…Точка 7 –
конфигурациионные параметры,
определяющие точк
и график
а в формате
(Тн; Уставка Тпр). При построении графика
по заданным точкам контроллер соединяет
их отрезками прямой.
Рисунок 7.11 Рисунок 7.12
