5 Режимы работы прибора в системе вентиляции
40
режим будет заблокирован при:
неподключенном или неправильно настроенном датчике положения;
установке значения параметра «Параметры ИМ\Тип охладителя» = «фреоновый»;
наличии аналогового выхода для управления соответствующим КЗР.
5.1.4 Условия выхода из режима «Останов»
Выход из режима осуществляется только изменением параметра Тек.Сост. по сети или с
передней панели пользователем.
Условия перехода в различные режимы см. п. 5.10 «Схема перехода между режимами».
Описание выхода из режима «Останов» (т.е. запуска системы) см. п. 5.11 «Принудительное
изменение текущего режима контроллера».
При выходе из режима:
блокируется возможность изменения ряда пара
метров по
сети и с передней панели
для защиты от их случайного изменения конечным пользователем, что может
привести к сбою системы (перечень параметров, которые будут доступны для
редактирования – см. п. 8.1);
осуществляется синхронизация положения КЗР без датчика положения. Контроллер
считает КЗР полностью закрытым, и расчет текущего положения задвижки с
использованием математич
еской
модели производится, исходя из этого условия.
Внимание – при выходе из режима ручного управления КЗР охладителя, либо при
выходе из режима полуавтоматического задания положения задвижки охладителя,
либо после входа в режим (по включению питания или по изменению параметра
«Тек.Сост») контроллер осуществляет закрытие соответствующего КЗР в режиме
«Останов». На время ос
уществления закрыт
ия КЗР выход из режима «Останов» будет
заблокирован.
5.1.5 Индикация в режиме «Останов»
При функционировании контроллера в режиме «Останов» на ЖКИ обновляется индикация,
отражающая происходящие процессы.

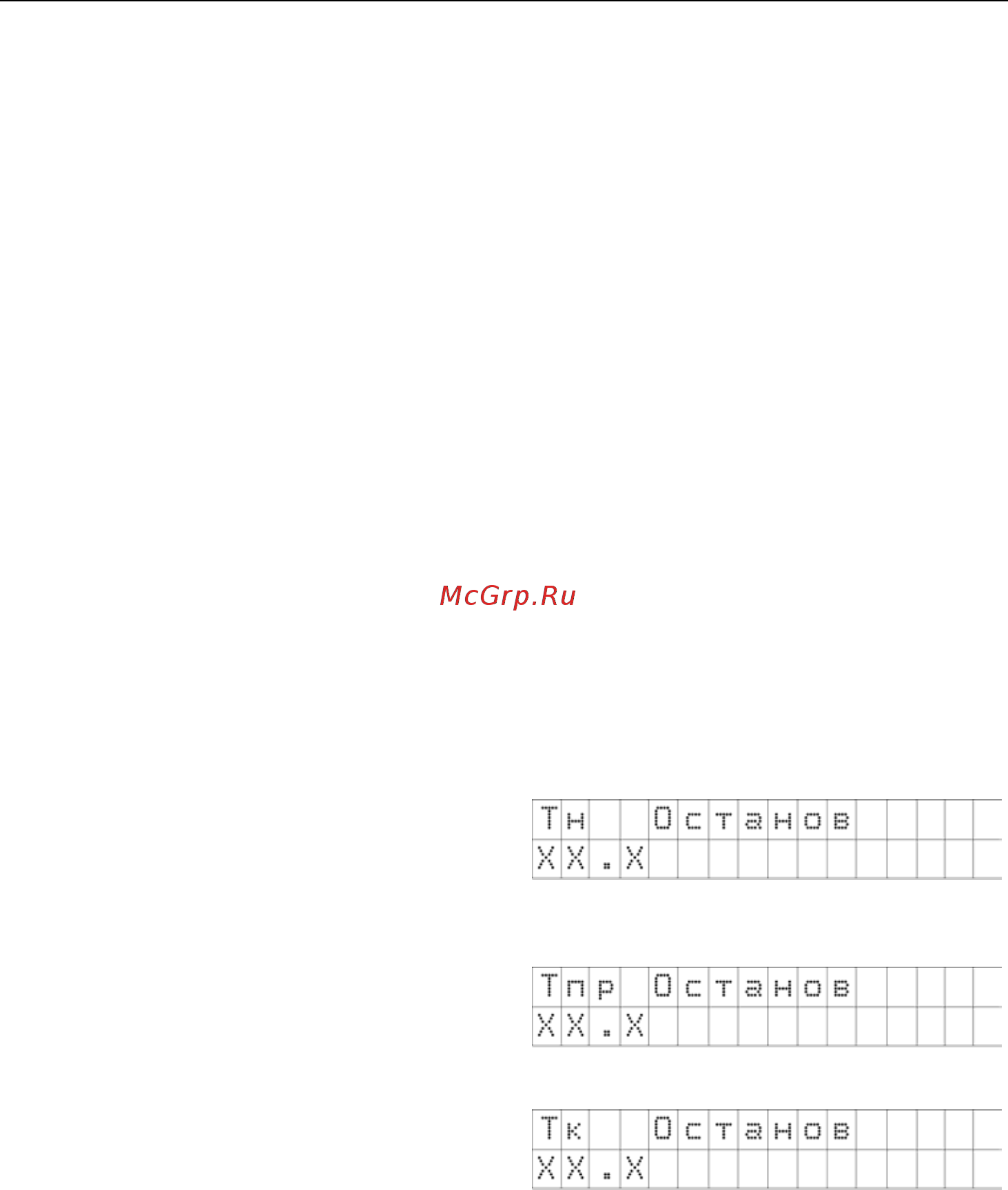

Экран 0
Где ХХ.Х = показания датчика температуры
наружного воздуха с точностью 0,1 (если датчик
подключён и исправен), либо текстовое
сообщение об ошибке измерения (см. п. 8.2, таб-
лица 8.3).
Экран 1
Где ХХ.Х = показания датчика температуры
приточного воздуха с точностью 0,1 (если датчик
подключён и исправен), либо текстовое
сообщение об ошибке измерения.
Экран 2
Где ХХ.Х = показания датчика температуры
комнатного воздуха с точностью 0,1 (если датчик
подключён и исправен), либо текстовое
сообщение об ошибке измерения.
