5 Режимы работы прибора в системе вентиляции
60
Для выхода из режима ручного управления задвижками необходимо нажать
кнопку
. Вход/выход в режим подтверждается звуковым сигналом.
Внимание!
1) при входе в режим ручного управления КЗР охладителя контроллер включает
насос. Если текущее состояние подключенного к контроллеру оборудования не
допускает такого включения, оно может выйти из строя!
2) вход в режим ручного управления КЗР охладителя будет заблокирован, если в
параметре «Параметры ИМ\Тип ох
ладителя» выбран фрео
новый охладитель;
5.7.4 Условия выхода из режима «Деж.Лето»
Выход из режима осуществляется:
при нажатии кнопки или включении выключателя С4, а также при окончании
выходных, наступлении дневного времени суток, при условии, что температура
наружного воздуха выше заданной границы «Тнач.охл»– в режим «Охлажден»;
при нажатии кнопки или включении выключателя С4, а также при окончании
выходных, наступлении дневного времени суток, при ус
ловии, что температура
наружного воздуха ниже заданной границы «Тнач.охл»– в режим «Вентиляц»;
в режим «Деж.Зима» – когда температура наружного воздуха станет выше заданного
значения «Тзима/лето» с учётом гистерезиса «Дельта Зима/Л».
Условия перехода в различные режимы см. п. 5.10 «Схема перехода между режимами».

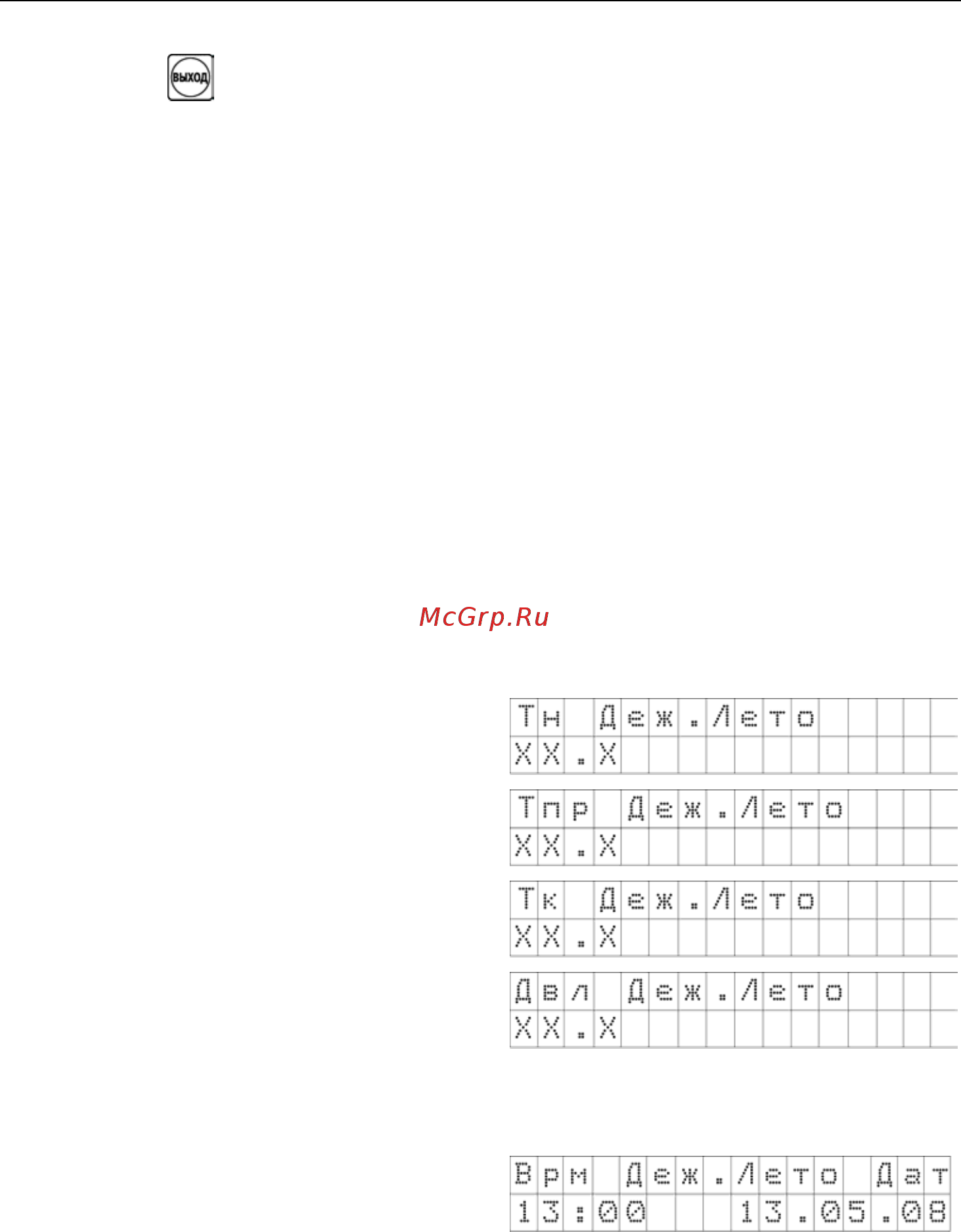

5.7.5 Индикация в режиме «Деж.Лето»
При функционировании контроллера в режиме «Деж.Лето» на ЖКИ обновляется
индикация, отражающая происходящие процессы.
Экран 0
Где ХХ.Х = показания датчика температуры
наружного воздуха с точностью 0,1 градуса.
Экран 1
Где ХХ.Х = показания датчика температуры
приточного воздуха с точностью 0,1.
Экран 2
Где ХХ.Х = показания датчика температуры
комнатного воздуха с точностью 0,1.
Экран 3
Где ХХ.Х = показания датчика влажности
или иного дополнительного пользовательского
параметра, подклюючённого ко входу 5
контроллера с точностью 0,1 (если датчик
подключён и исправен), либо текстовое
сообщение об ошибке измерения.
Экран 4
13.00 – Текущее значение в формате
часы:минуты, скорректированное с учётом
перехода на летнее/зимнее время.
13.05.08 – Дата в формате чч.мм.гг.
